五辐式电缆收放导向卷轮结构设计

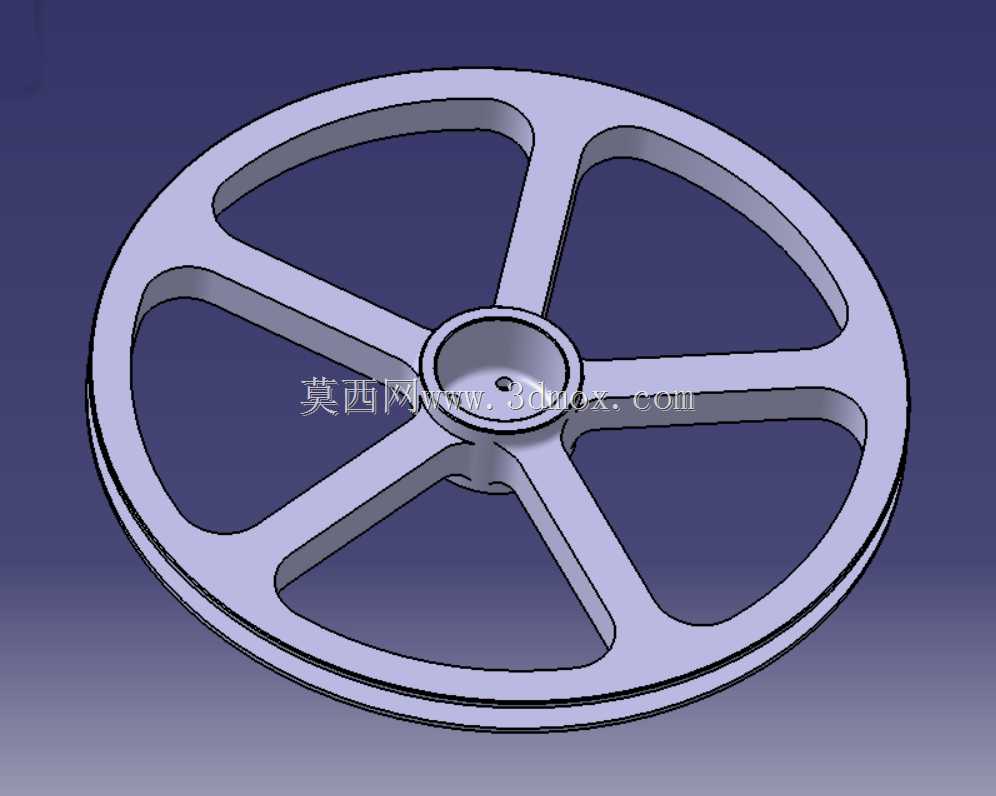

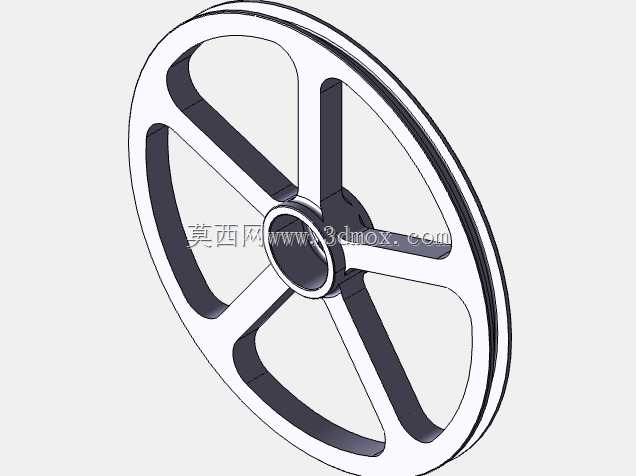

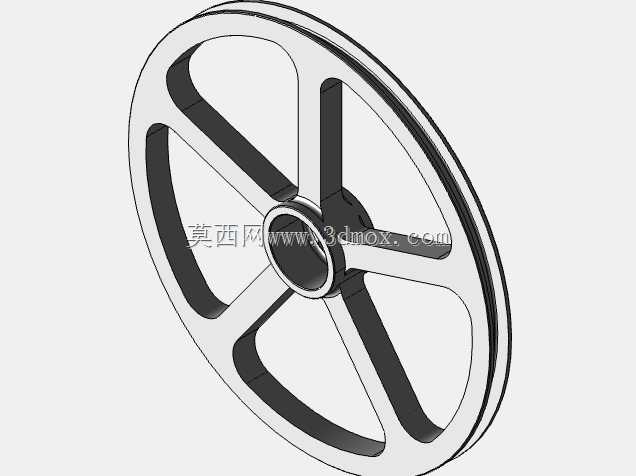

　　在电力施工、线缆敷设、移动设备供电回路这类需要反复收放柔性电缆的场景里，电缆放卷轮是承担线缆承托、导向、规整收卷的核心承载部件，不同于普通槽轮的窄槽设计，这类卷轮需要适配多股粗径动力电缆的弯曲半径要求，避免线缆在收放过程中出现过度弯折、外皮磨损、线芯受力不均的问题。从结构设计逻辑来看，这款五辐式卷轮采用中心轮毂加放射状辐条的结构形式，而非实心轮盘设计，核心考量是在保证整体结构刚度的前提下尽可能降低部件自重，减少转动惯量，让线缆拖拽带动卷轮转动时的阻力更小，不管是人工拖拽敷设还是配套弹簧复位机构实现自动收线，都能降低驱动端的负载要求。

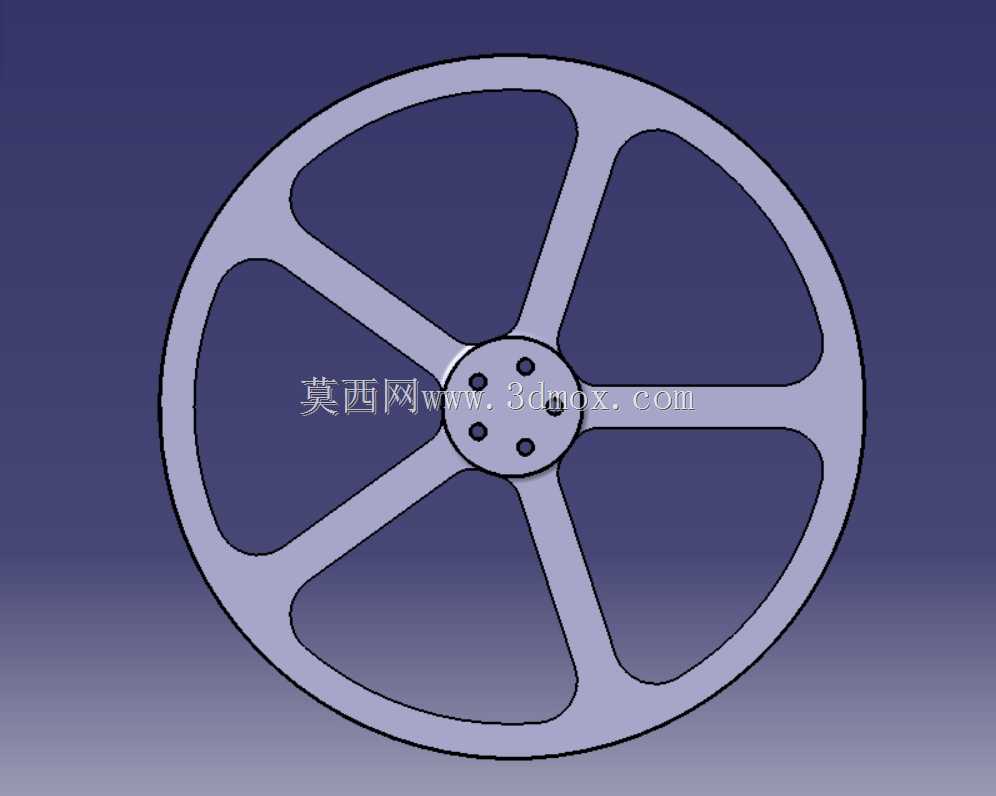

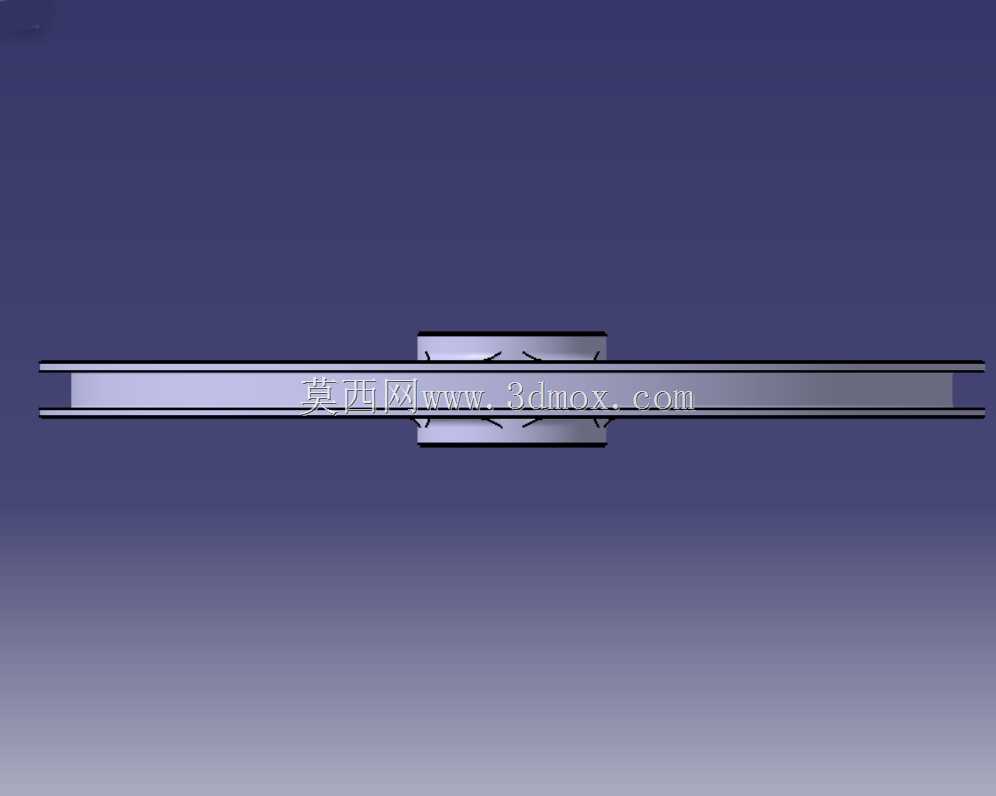

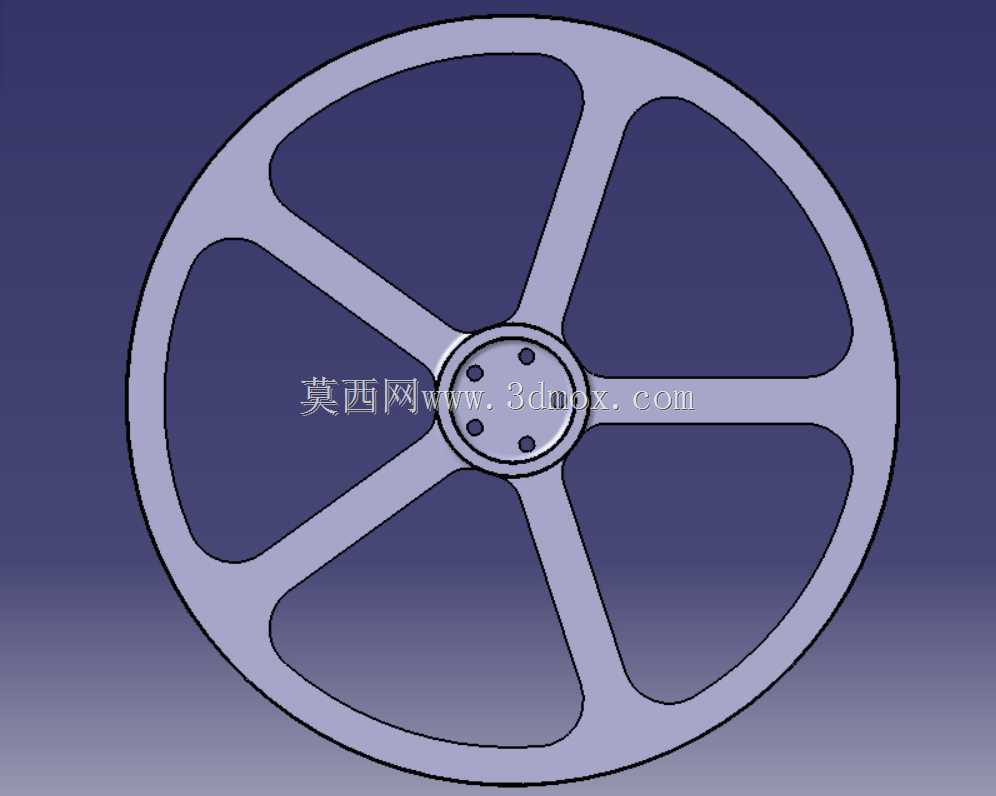

　　中心轮毂位置设计有贯通的轴孔，是整个卷轮的安装基准，轴孔与支撑轴之间可以根据使用场景选配滑动轴承或者滚动轴承，降低转动过程中的摩擦损耗，轮毂与辐条的连接位置做了圆弧过渡处理，避免应力集中，毕竟卷轮在承受线缆径向拉力的时候，辐条与轮毂的衔接位置是应力集中的高发区域，直角衔接很容易在长期交变载荷下出现疲劳裂纹，圆弧过渡能有效分散应力，提升部件的疲劳寿命。轮缘部分采用了内凹的槽型设计，槽宽尺寸匹配常规工程用动力电缆的外径范围，槽壁高度足够防止电缆在收放过程中从轮缘脱出，轮缘的外边缘做了圆角处理，避免剐蹭电缆外层的绝缘护套，毕竟电缆护套一旦破损，就会带来绝缘失效的安全隐患，这部分的细节处理直接关系到配套线缆的使用寿命。五根辐条采用等角度放射排布，每根辐条的截面做了等强度优化，靠近轮毂位置的截面尺寸略大，往轮缘方向逐渐收窄，这种设计既符合材料力学的等强度梁设计逻辑，也能进一步减少不必要的材料消耗，降低部件的整体重量。从安装边界来看，这类卷轮的中心轴孔尺寸、轮缘外径、槽宽尺寸都可以根据实际使用的电缆规格、安装空间做适配调整，比如在小型移动设备的供电回路里，卷轮外径可以做小，辐条厚度相应减薄，满足小空间安装需求；而在大截面电力电缆的敷设施工场景里，就需要加大轮缘直径，保证电缆的弯曲半径符合规范要求，避免线芯因为弯曲半径过小出现断股、绝缘层开裂的问题。

　　实际应用中，这类卷轮既可以单独作为导向轮使用，布置在线缆敷设的转角位置，改变线缆的拖拽方向，降低线缆与构筑物之间的摩擦阻力；也可以成对组装在收线支架上，配合卷线轴、复位弹簧、锁止机构组成完整的电缆卷盘，实现电缆的自动收放与长度锁止，在港口起重设备、工地移动配电箱、矿山移动设备的供电系统里都有广泛的应用场景。设计这类部件的时候，需要重点校核几个核心参数：首先是轮缘的径向承载能力，要考虑满盘电缆的重量加上拖拽过程中的动载荷，保证轮缘不会出现径向变形；其次是辐条的抗扭与抗弯强度，避免卷轮在偏载情况下出现辐条变形，导致轮盘转动卡滞；另外还要考虑转动副的摩擦阻力，尽可能降低卷轮转动的启动力矩，保证线缆拖拽过程中卷轮能灵活转动，不会因为卡滞导致电缆被过度拖拽磨损。

　　和传统的实心轮盘相比，这种辐条式结构还有一个明显的优势，就是镂空的辐条间隙方便操作人员观察电缆的收卷状态，一旦出现电缆排线不齐、卡滞的情况，可以及时发现调整，避免电缆在卷轮内部挤压变形。轮槽的表面粗糙度也有明确要求，不能有尖锐的凸起、毛刺，表面要做光滑处理，有条件的场景还可以在轮槽表面衬一层耐磨的非金属材料，进一步降低对电缆护套的磨损，尤其是在频繁收放的使用场景里，衬层能大幅延长电缆的更换周期，降低设备的整体维护成本。在三维建模过程中，这类部件的参数化设计尤为重要，因为不同应用场景下的尺寸差异较大，通过参数化驱动可以快速调整轴孔直径、轮缘外径、槽宽、辐条厚度等核心尺寸，不需要重复建模，能大幅提升设计迭代的效率，建模时需要重点保证各部分的同轴度要求，轮毂轴孔与轮缘的同轴度公差要控制在合理范围内，避免卷轮转动时出现偏摆，导致线缆收放过程中出现跳动、脱出的问题。
