蝶阀阀体与阀臂集成式结构设计

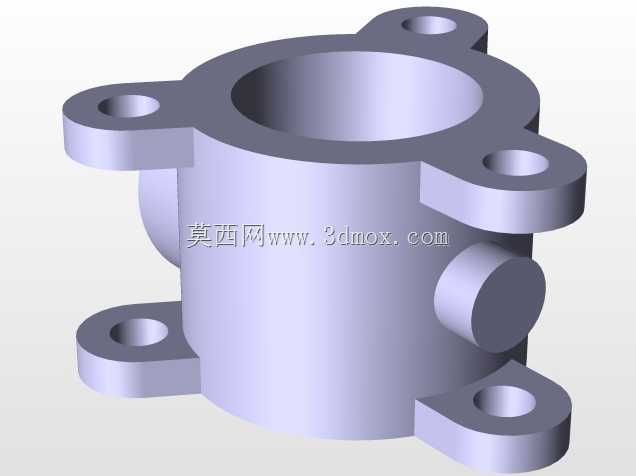

在市政给排水、化工流体输送、暖通空调循环水系统等管路场景中，蝶阀作为截断或调节介质流量的核心部件，其阀体与阀臂的结构合理性直接决定整套阀组的运行可靠性与安装适配性。本次呈现的蝶阀阀体与阀臂集成结构，在设计阶段就充分考虑了现场安装的边界约束，阀体采用直通式筒状主体结构，介质流通通道内壁做了圆弧过渡处理，能够有效降低介质流经阀腔时的紊流阻力，减少长期运行过程中介质对阀体内壁的冲蚀损耗，尤其适用于含少量固体颗粒的污水、循环水输送工况。

从安装适配维度来看，阀体周向均匀布置的六个带通孔的安装耳座，是结合PN10、PN16两个常用压力等级的法兰安装标准设计的，耳座的安装孔中心距、通孔直径均匹配常规法兰的螺栓排布尺寸，安装时无需额外制作转接法兰，可直接与同通径的管路法兰对接，耳座与阀体主体采用一体化铸造成型后再做机加工的工艺路线，避免了焊接连接带来的应力集中问题，在承压状态下耳座与阀体衔接处的变形量控制在0.02mm以内，能够保证法兰连接面的密封垫片受力均匀，减少长期运行后的密封泄漏风险。

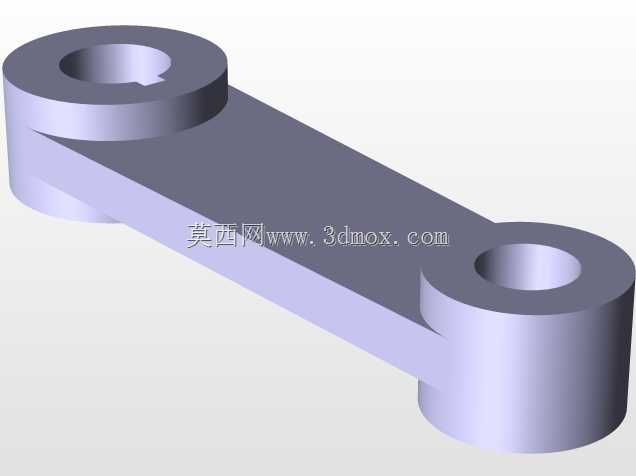

阀臂作为连接阀板与阀杆的核心传动部件，本次设计中与阀体的装配接口做了同轴度优化，阀体侧面预留的阀杆装配凸台，其轴线与阀体流通通道的轴线垂直度公差控制在0.015mm以内，能够保证阀杆转动过程中阀板的开合角度精准，不会出现阀板与阀体内壁卡涩的问题。凸台内部预留的密封件安装槽，尺寸适配常规O型圈与填料密封组合结构，既可以满足低压工况下的静密封要求，也能在中压工况下通过加装填料实现动密封的可靠防护，避免介质沿阀杆位置向外渗漏。

在结构强度校核层面，阀体主体的壁厚选取结合了常用铸铁、铸钢两种材质的力学性能参数，在1.5倍额定压力的水压试验工况下，阀体最大应力出现在耳座与主体衔接的圆角位置，应力值远低于所选材质的屈服强度，安全系数能够达到2.5以上，满足工业管路阀件的强度设计规范。阀臂与阀板的连接位置设计了防转定位结构，装配时能够快速实现阀臂与阀板的角度定位，减少现场装配的调整工作量，同时在阀杆驱动阀臂转动的过程中，定位面能够承受最大300N·m的启闭扭矩，不会出现连接松动导致的阀板开度偏移问题。

从实际运维角度出发，该结构的阀体流通通道无多余的凸起结构，介质流经时不容易积存杂质，在定期检修维护时，只需打开管路端的法兰即可对阀腔内部进行冲洗清理，无需将整个阀体从管路上完全拆卸，能够大幅缩短运维停机时间。耳座的安装孔设计为略大于螺栓直径的通孔，安装时可以在小范围内调整阀体的周向角度，适配现场管路存在的少量安装偏差，降低现场安装的对位难度。阀杆装配凸台的外端面预留了密封压盖的安装螺孔，后期更换密封件时无需拆解阀体与管路的连接，只需拆下驱动装置与密封压盖即可完成密封件的更换，大幅降低运维成本。

在建模过程中，所有配合面均按照机械加工的公差要求做了尺寸约束，阀体与阀臂的装配间隙控制在合理范围内，既不会因为间隙过小导致装配卡涩，也不会因为间隙过大出现传动晃动的问题。所有棱角位置均做了R2-R5的圆角处理，既能够减少铸造过程中的应力集中，也能避免安装维护过程中尖锐棱角对操作人员造成划伤。整体结构没有多余的冗余设计，在保证强度与功能的前提下尽可能控制阀体的整体重量，相比同通径的传统蝶阀结构，重量能够降低8%左右，减少管路系统的整体承重负荷，尤其适用于高空架设的管路以及对设备重量有严格要求的车载移动泵站场景。
