汽车转向球头热锻成型工装结构设计

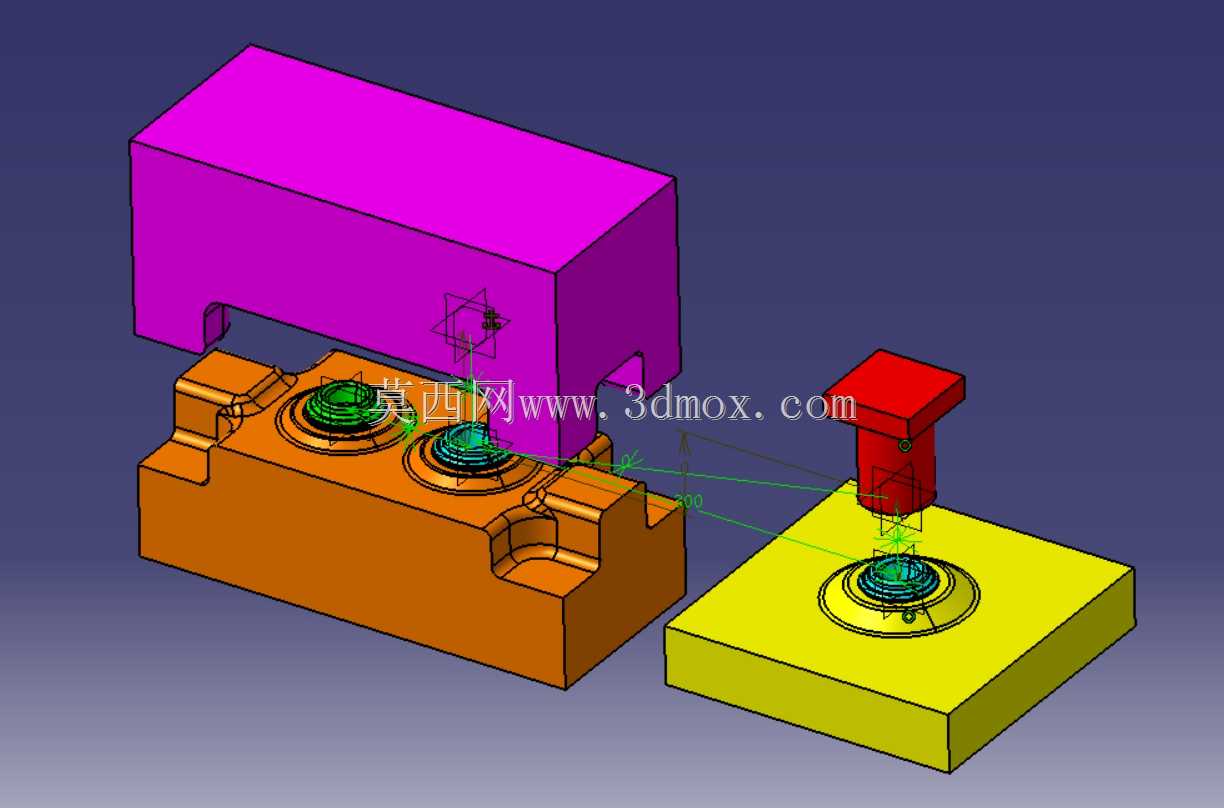

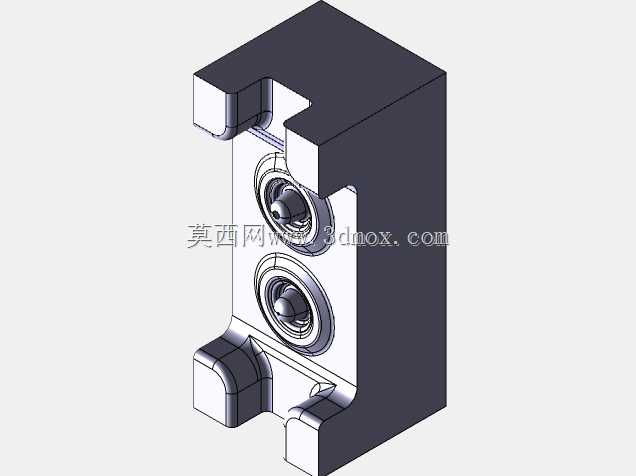

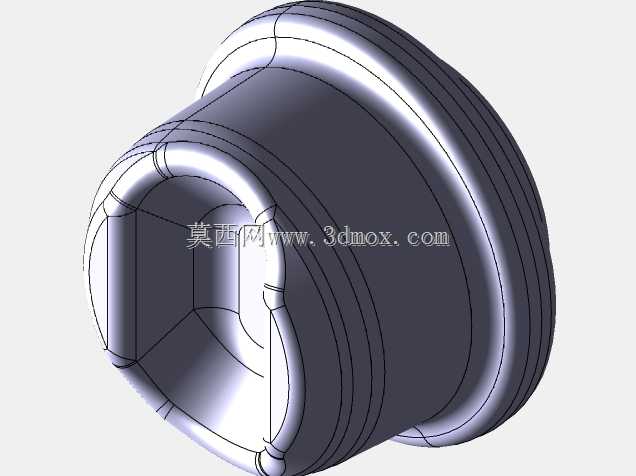

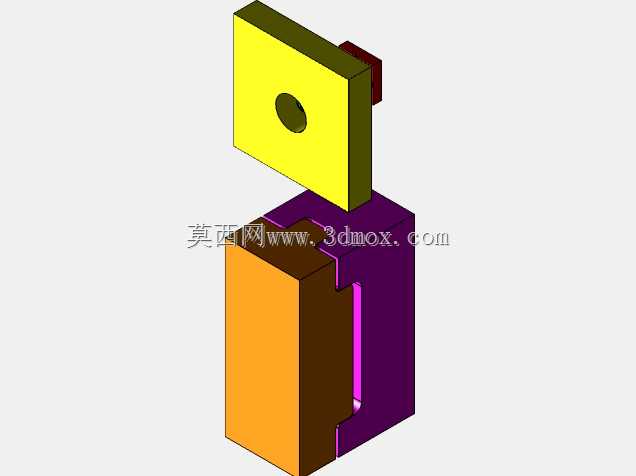

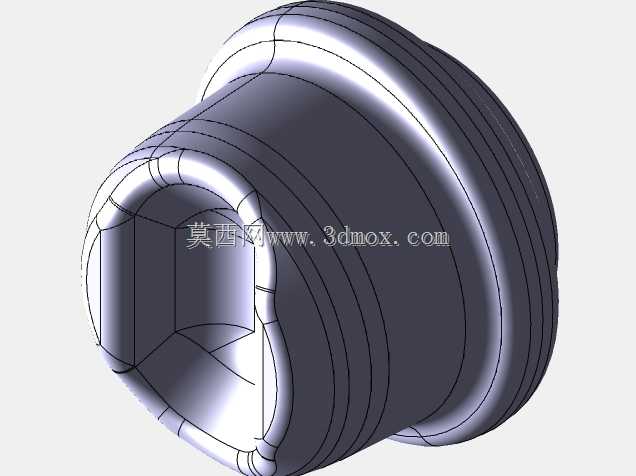

　　这套热锻成型工装主要面向汽车底盘转向系统球头类零件的批量热锻成型工序，适配模锻锤、电动螺旋压力机等常规锻压设备的安装接口，可直接完成加热后棒料的拍扁、预锻、终锻全工序成型，无需额外拆分多套工装来回切换，能有效缩短锻件生产的换模节拍，降低车间工序转运的人力与时间成本。从结构布局来看，整套工装分为上下模两个核心功能模块，下模部分设置双工位型腔，左侧为预锻拍扁与初成型工位，右侧为终锻精整工位，上模对应设置匹配的冲头结构，配合设备滑块的上下往复行程，可依次完成两个工位的锻压动作，工人仅需在工位间完成料坯的短距离转移，无需跨操作区搬运高温料坯，既提升操作安全性，也能减少料坯温降，保证锻件内部金相组织的均匀性。设计阶段首先围绕球头类零件的成型特性做工艺拆分，转向球头属于带杆部的异形类锻件，直接终锻容易出现杆部充型不满、球头位置折叠、飞边不均匀的问题，因此在预锻型腔设计时，特意加大了杆部位置的料腔圆角，在球头与杆部的过渡位置设置储料仓，避免料坯在挤压过程中出现料流紊乱导致的锻造缺陷；终锻型腔严格匹配成品锻件的轮廓尺寸，在分型面位置设置宽度12mm、高度3mm的飞边桥，飞边仓向外延伸20mm，可容纳锻造过程中挤出的多余料坯，同时保证合模过程中料坯在型腔内的压力足够，让轮廓边角位置完全充型。

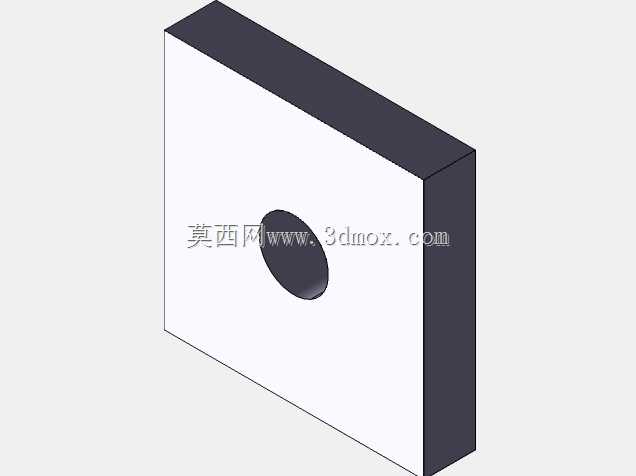

　　安装边界方面，下模座采用方形整体式结构，底面设置两个定位键槽，可直接适配常规锻压设备工作台的T型槽定位，键槽间距符合行业通用的200mm中心距标准，模座总高度控制在280mm，上模座高度160mm，整套工装合模后的总闭合高度为440mm，可适配行程在400-600mm区间的多数中小型锻压设备，无需额外加装垫板调整闭合高度。模腔部分采用镶块式设计，与高温料坯直接接触的型腔镶块选用热作模具钢材质，通过螺栓与模座本体连接，当生产批量达到模具寿命阈值后，仅需更换对应位置的镶块即可，无需整体更换模座，可大幅降低工装的后期维护成本。

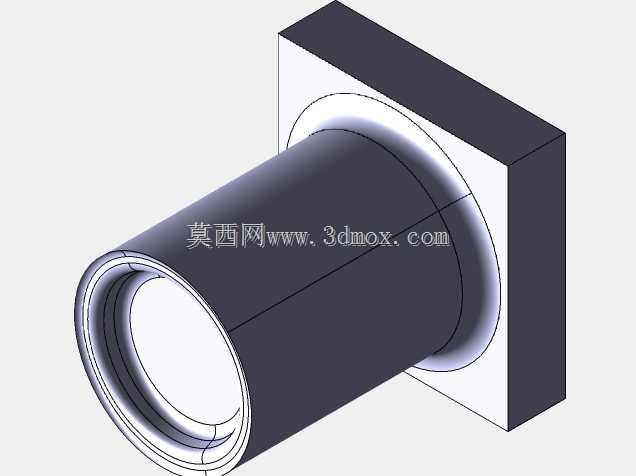

　　导向结构上，上模与下模的四个角位置设置导柱导套配合结构，导柱直径40mm，导套长度80mm，合模过程中导柱先进入导套完成定位，可避免上下模错移导致的锻件错差问题，保证锻件的尺寸公差稳定在IT12级以内，减少后续机加工的余量预留。实际生产场景中，这套工装主要适配直径40mm左右的中碳钢加热棒料，料坯加热温度控制在1150-1200℃区间，首先将加热后的棒料放入左侧预锻型腔，设备第一次下行完成拍扁与预成型，将料坯初步压出球头与杆部的大致轮廓，随后由操作工人用夹钳将预锻后的料坯转移到右侧终锻型腔，设备第二次下行完成终锻成型，成型后的锻件通过顶料机构从型腔中顶出，即可转入后续的切边、热处理工序。

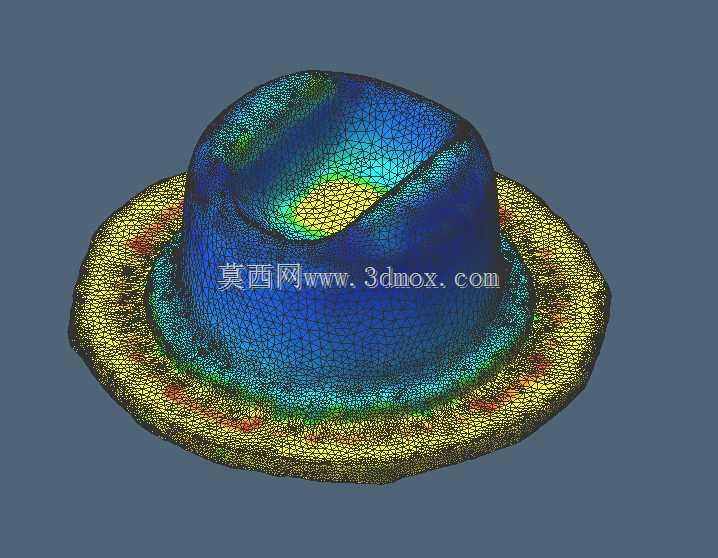

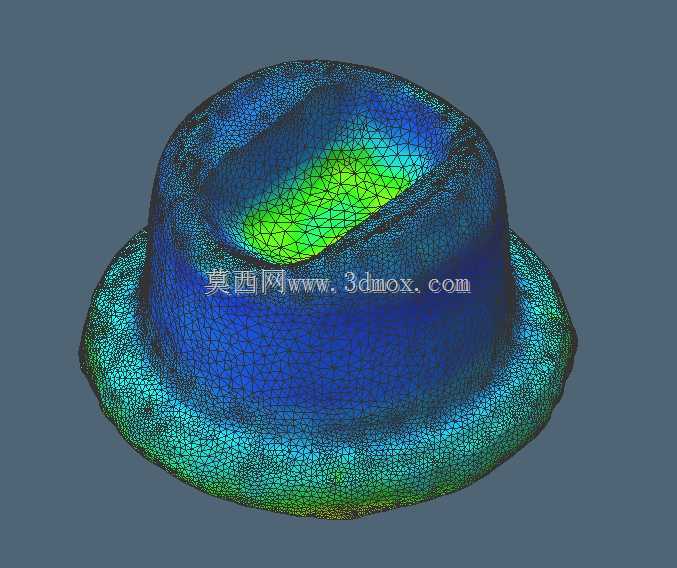

　　在料流设计上，预锻型腔的球头位置比终锻型腔大2mm，杆部位置比终锻型腔厚1.5mm，可保证料坯转移到终锻型腔后，在挤压过程中料流首先填充球头远端位置，避免出现球头缺肉的缺陷；同时在型腔的排气位置设置深度0.2mm的排气槽，可排出合模过程中型腔内的空气，避免锻件表面出现气穴、凹坑等表面缺陷。整套工装的操作面设置在模座的前侧，两个工位的中心距为180mm，符合人工操作的最佳动作半径，工人无需探身进入设备工作区即可完成料坯的取放，操作安全性更高；模座的侧面设置起重螺栓孔，方便工装的吊装转运与安装调试，安装时仅需通过定位键完成下模的定位，再调整上模与下模的合模间隙，锁紧压板即可完成安装，调试周期可控制在2小时以内。
