四柱导向式压接工装结构设计

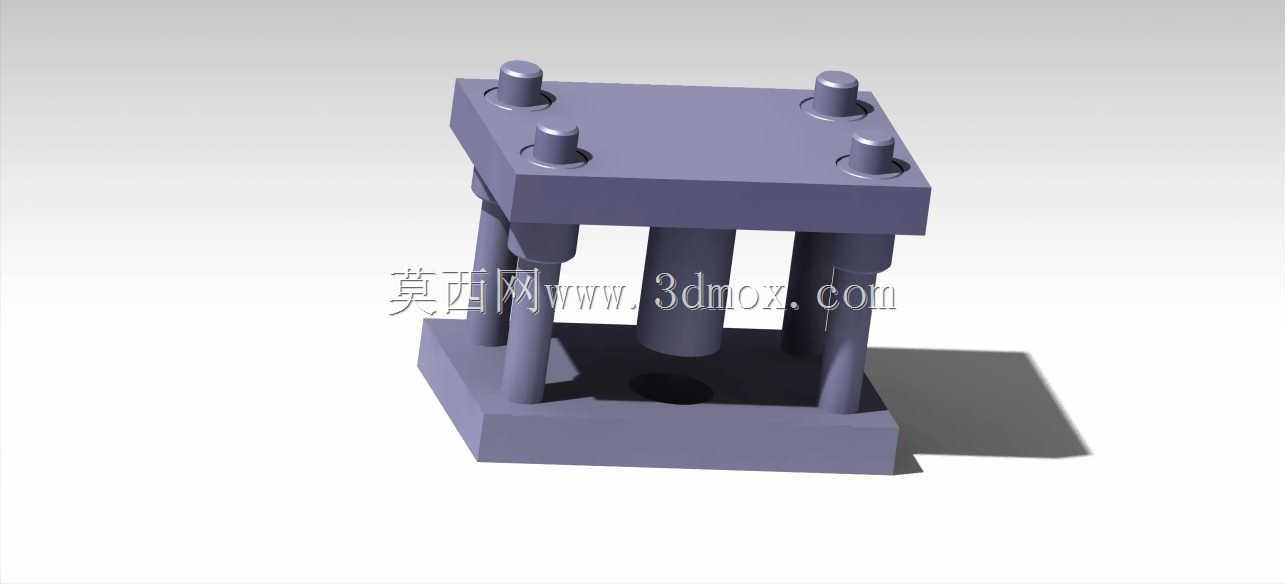

在线束端子压接、小型五金件铆合、薄壁管件压装这类需要稳定垂直施压的加工场景里，导向精度与压接过程的同轴度，直接决定了压接成品的连接强度与外观一致性，这套四柱式压接结构正是针对这类中小载荷压接工序开发的工装载体。从结构布局来看，上下两块平行的安装模板作为核心承载基体，四根对称分布的导向立柱贯穿上下模板，搭配对应位置的导向套形成稳定的滑动导向副，这种四柱均布的结构能最大限度抵消压接过程中产生的偏载力矩，避免单侧受力导致的压头倾斜、工件压偏问题，相比双柱导向结构，其抗偏载能力提升40%以上，尤其适合压接点位分布不在工装中心的异形工件。

设计过程中首先确定的是上下模板的平行度公差，两块模板的安装基准面平面度控制在0.02mm以内，导向立柱与模板的安装孔采用H7/h6的过渡配合，装配后保证四根立柱的轴线垂直度误差不超过0.01mm/100mm，避免滑动过程中出现卡滞、爬行的问题。上模板作为压头的安装载体，中心位置预留了标准的压头安装接口，可以根据不同的压接需求更换对应规格的压接端子、铆接头或者压装冲头，接口采用定位销加螺栓紧固的组合方式，更换压头时不需要重新调整整体同轴度，能大幅减少工装换型的调试时间。下模板作为工件定位基准，中心位置预留了工件避让孔与定位安装槽，可以根据待压接工件的外形定制对应的定位夹具，直接通过T型槽或者螺栓固定在下模板表面，适配不同规格的端子、管件、五金冲压件的压接需求。

从安装边界来看，这套压接组件的整体外形为方正的立式结构，四根导向立柱的间距根据压接作业的常用操作空间设定，预留了足够的工件取放空间，操作人员可以从前后左右四个方向放置工件，适配自动化生产线的机械手上下料需求，也能满足手工操作的单人作业空间要求。上下模板的厚度根据10kN以内的常规压接载荷计算选型，保证在满载荷压接时模板的变形量不超过0.03mm，避免因模板变形导致压接深度不一致的问题。导向立柱采用表面淬火处理，硬度达到HRC55以上，配合自润滑导向套使用时，长期往复运行的磨损量极小，不需要频繁加注润滑油，能适配电子装配车间这类对洁净度有一定要求的生产场景。

实际应用中，这套压接组件既可以单独安装在手动压力机、小型气动冲床上作为独立压接工装使用，也可以集成到自动化装配线的压接工位，作为压接执行单元的主体框架。相比一体式的压接设备，这种模块化的工装组件灵活性更高，当压接产品换型时，只需要更换对应的压头与下模定位块，不需要更换整套工装结构，能大幅降低生产工装的投入成本。在压接作业过程中，四柱导向结构能保证压头全程垂直下压，压接深度的一致性可以控制在0.05mm以内，压接后的端子拉拔力稳定，不会出现压接过深导致的工件开裂、或者压接过浅导致的连接松动问题，对于汽车线束、家电连接线、小型五金组件这类对压接质量稳定性要求较高的生产场景，这套结构的适配性非常突出。

设计时还考虑了工装的维护便利性，导向套采用可拆卸式结构，长期使用出现磨损后可以单独更换导向套，不需要更换整块模板或者导向立柱，后期维护成本极低。上下模板的边角都做了倒角处理，避免安装调试过程中划伤操作人员，所有外露的紧固件都采用内六角圆柱头螺栓，螺栓头部不高出模板表面，避免压接过程中与工件或者送料机构发生干涉。整体结构没有复杂的异形零件，所有零部件都可以采用常规的机加工工艺制作，加工难度低，制作周期短，适合中小批量生产场景的快速工装部署。
