内燃机动力传递用四缸曲轴结构

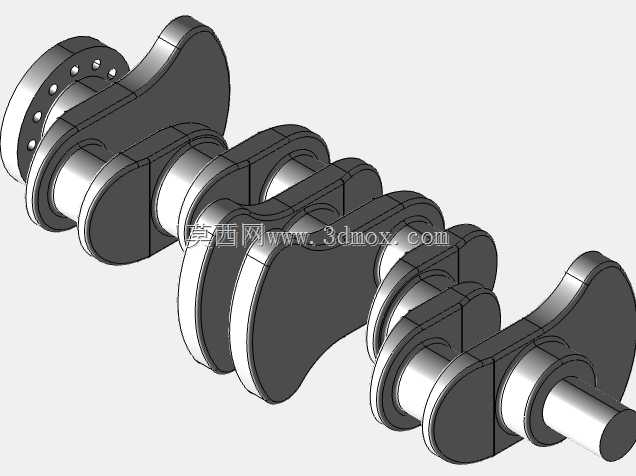

在往复式内燃机的动力总成结构中，曲轴是完成运动形式转换的核心承载部件，其结构设计直接决定了动力输出的平顺性、整机运转可靠性以及服役寿命，是动力系统开发阶段需要重点校核的核心零部件之一。从实际应用场景来看，这类四缸曲轴广泛适配小排量乘用车、轻型商用车、小型工程机械以及固定式发电机组的动力单元，在整机运行过程中，需要承接来自四个气缸活塞连杆组传递的爆发压力，将活塞的往复直线运动转化为曲轴自身的旋转运动，最终通过飞轮端将动力输出给传动系统或者作业负载，同时还要驱动配气机构、机油泵、水泵等发动机附属部件运转，是整个动力单元的动力输出枢纽。

从功能特性来看，这款四缸曲轴采用全支承结构设计，相邻两个曲柄销之间都设置有主轴颈支撑，相比非全支承结构，能够有效降低曲轴运转过程中的弯曲变形量，适配更高的爆发压力工况，满足高压缩比内燃机的使用需求。曲轴的曲柄销采用错位布置形式，四个曲柄销按照1-3-4-2或者1-2-4-3的点火间隔角要求排布，保证四个气缸的做功行程均匀错开，让曲轴输出的扭矩波动控制在合理范围内，降低整机运转的振动水平。曲柄臂采用椭圆形优化截面，在保证足够抗弯、抗扭强度的前提下，尽可能去除冗余材料，降低曲轴自身的转动惯量，减少发动机加速过程的动力损耗，同时平衡块与曲柄臂集成设计，针对曲柄销和连杆大头的旋转惯性力、活塞连杆组的往复惯性力进行精准配重，将一阶、二阶惯性力的不平衡量控制在设计阈值内，减少曲轴运转过程中对主轴承座的冲击载荷，提升主轴承的使用寿命。

从设计思路层面，这款曲轴的建模过程完全遵循内燃机曲轴的设计规范，首先根据目标机型的缸径、行程、额定转速、最大爆发压力参数，确定主轴颈和曲柄销的直径参数，保证轴颈的比压在轴瓦材料的许用范围内，避免出现轴瓦异常磨损、烧蚀的问题。主轴颈和曲柄销之间的过渡圆角采用大圆角滚压强化设计，圆角半径根据轴颈直径匹配设定，避免应力集中导致的曲轴疲劳断裂问题，这也是曲轴结构设计中需要重点关注的细节，过往很多曲轴失效案例都是因为过渡圆角设计不合理，在交变载荷作用下出现疲劳裂纹扩展最终导致断裂。油道设计采用斜向贯通式结构，从主轴颈表面通过斜油孔连通到对应曲柄销表面，能够将主油道的压力机油直接输送到连杆轴颈表面，为连杆大头轴承提供持续的润滑和冷却，油孔的出入口位置都做了倒角抛光处理，避免油孔边缘出现应力集中，同时防止润滑油流动过程中出现节流损失，保证连杆轴颈的润滑压力满足设计要求。曲轴的前端轴设计有正时齿轮安装位、皮带轮安装键槽以及油封配合轴颈，后端设置有飞轮安装法兰盘以及后主轴承油封配合面，安装法兰的螺栓孔位置度严格按照公差要求设计，保证飞轮安装后的动平衡精度满足高速运转需求。

从安装边界和尺寸配合来看，这款曲轴的主轴颈直径按照目标机型的缸体主轴承座孔径匹配设计，安装时需要将主轴瓦装入缸体主轴承座和主轴承盖的对应位置，主轴颈与轴瓦之间的配合间隙严格控制在0.02-0.05mm的范围内，间隙过小会导致润滑油膜难以形成，出现干磨烧瓦问题，间隙过大则会导致机油压力过低，同时产生运转异响。曲柄销与连杆大头轴瓦的配合间隙同样控制在合理区间，保证连杆在曲柄销上的转动灵活，同时不会出现过大的冲击载荷。曲轴的轴向定位采用止推片结构，安装在中间主轴颈的两侧位置，轴向间隙控制在0.1-0.3mm范围内，既可以补偿曲轴受热膨胀后的伸长量，又可以避免曲轴运转过程中出现过大的轴向窜动，防止活塞连杆组、配气机构出现偏磨问题。曲轴的动平衡精度要求达到G2.5级以上，在完成粗加工后需要对平衡块进行去重处理，保证曲轴在最高额定转速下运转时的振动量控制在允许范围内，避免带动整机出现异常振动。

在实际建模过程中，需要重点关注各个轴颈的同轴度公差、曲柄销与主轴颈的平行度公差，以及各个曲柄之间的夹角公差，这些形位公差如果超出设计范围，会导致曲轴安装后出现运转卡滞、偏磨、振动过大等一系列问题。同时曲轴的材料选型通常匹配球墨铸铁或者锻钢材质，不同材质对应的圆角强化工艺、表面处理工艺都有所差异，建模时需要预留对应的工艺余量，满足后续加工制造的需求。
