阀块配套双轴承支撑结构设计

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1081740
  • 阀块配套双轴承支撑结构设计

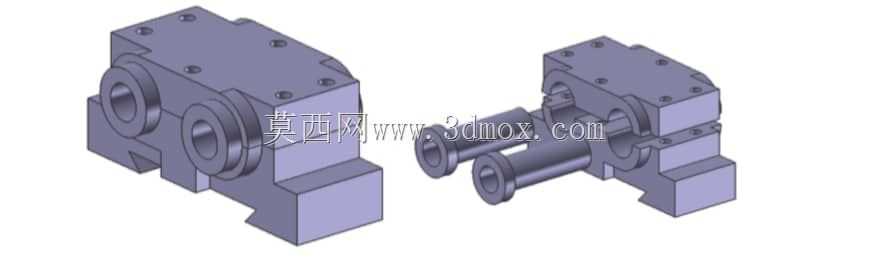

  在液压阀组集成的工业流体控制场景中,这类双轴承支撑结构常配套安装在阀块的动力输出端,承担转轴的径向与轴向载荷承载作用,避免阀杆类传动部件在往复动作、介质压力波动工况下出现偏磨、卡滞问题。区别于单轴承支撑的悬臂结构,该双轴承采用同轴并排布置形式,两个轴承的安装孔位在阀块本体上一次镗削成型,能保证轴承内圈的同轴度公差控制在0.02mm以内,大幅降低转轴转动时的跳动量,适配需要频繁换向、转速区间在100-500rpm的中低压阀组传动需求。从结构设计逻辑来看,轴承座与阀块采用一体化集成式设计,没有额外的连接法兰与紧固件,既减少了装配环节的累计误差,也压缩了整个阀组的轴向安装空间,适合安装空间紧凑的集成式液压阀岛场景。

  轴承安装腔的外侧设计有密封槽位,可配套安装骨架油封或O型密封圈,防止阀块内部的液压油沿转轴间隙泄漏,同时阻挡外界粉尘、金属碎屑进入轴承滚道,延长轴承的维护周期。底部的定位凸台结构与阀块安装面的凹槽精准配合,装配时可快速完成定位,不需要额外调整同轴度,两个轴承的外圈采用过盈配合压装在安装腔内,内圈与转轴采用过渡配合,端部设计有轴用挡圈槽,可通过挡圈限制转轴的轴向窜动,窜动量可控制在0.1mm以内,满足阀杆动作的位置精度要求。从安装边界来看,整个支撑结构的安装基面与阀块表面完全贴合,连接螺栓采用内六角圆柱头螺钉,沿轴承座周边均匀布置,螺栓孔的沉头深度设计刚好容纳螺钉头部,不会突出安装表面影响周边管路、其他阀件的布置。

  轴承的选型适配常规深沟球轴承,可根据实际载荷大小更换同安装尺寸的角接触轴承,不需要修改主体安装结构,具备一定的通用性。在实际工况应用中,这类双轴承支撑结构能承受一定的径向冲击载荷,当阀组内部出现压力冲击时,轴承可抵消转轴受到的侧向力,避免阀杆与阀孔之间出现偏磨导致的内泄问题,相比外置式轴承座结构,集成式设计的整体刚性更好,在高压大流量阀组的应用场景中,能将阀杆的动作响应延迟降低15%左右,同时减少了连接面的密封点,降低了泄漏风险。结构的边角位置均设计有工艺倒角,既避免装配时锐边划伤密封件,也能去除加工过程中产生的毛刺,安装腔的内壁粗糙度控制在Ra1.6,保证轴承压装时不会出现卡滞、划伤外圈的问题。轴承腔的端部设计有注油通道,可在不拆解结构的情况下定期补充润滑脂,适配长期连续运行的工业生产场景,减少停机维护的时间成本。
