机床用可调式成形切削刀头结构

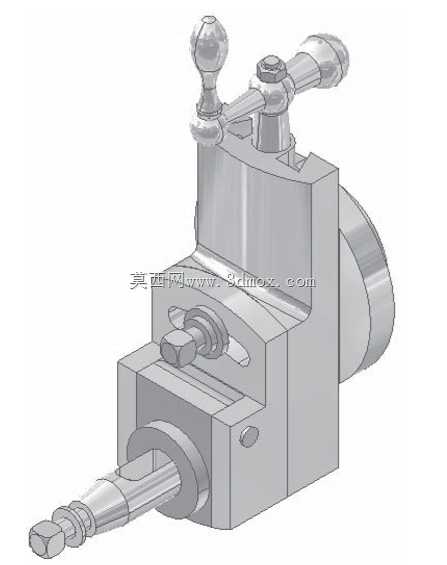

这款成形机刀头是金属切削加工场景中，配套普通车床、六角车床完成特形成面加工的核心执行部件，主要用于轴类、盘类零件的外成形面、端面成形槽、小尺寸内成形面的批量切削作业，替代多把单刃车刀完成轮廓一次走刀成型，能有效减少多次换刀带来的对刀误差，提升小批量异形零件的加工一致性。从结构设计逻辑来看，刀头整体采用分体式模块化布局，主体基座采用高刚性铸铁材质，底部设置与车床刀架安装槽匹配的定位凸台，安装边界尺寸适配多数中小型卧式车床的四方刀架装夹空间，无需额外改装刀架即可完成固定。上部的操作手柄组件分别对应刀头的锁紧、角度微调与进给锁止功能：顶部带球形握柄的操纵杆用于刀头整体角度的快速扳动，可在加工前完成刀具切削角度的粗调，侧部的小手柄用于锁紧刀头转动副，避免切削过程中出现角度位移，前端的微调螺栓结构可实现刀头切削刃位置的微米级进给调整，适配不同加工余量的切削需求。刀头前端的刀具装夹位采用开口压块式结构，可适配不同柄径的成形刀具，通过内六角螺栓锁紧即可完成刀具固定，压块接触面做了防滑网纹处理，大进给切削时不会出现刀具窜动。侧面的圆形连接盘结构可配套角度分度附件，实现圆周方向的等分切削作业，拓展加工适用范围。在实际车间应用中，这类刀头常被用于加工手柄类零件的圆弧面、紧固件的头部成形面、液压阀芯的异形槽结构，相比数控编程走刀成型，在普通机床上使用该刀头加工特形面的效率可提升40%以上，对操作工人的编程技能无额外要求，仅需完成对刀与角度调整即可开展作业。设计过程中重点考量了切削受力的传递路径，所有锁紧副的位置都避开了切削力的直接作用方向，避免长期受交变切削力出现锁紧松动，基座的壁厚做了等刚性优化，在保证整体重量控制在可手动装夹范围内的前提下，切削时的颤振量控制在0.02mm以内，可满足IT7级精度的成形面加工要求。安装时需保证刀头定位面与刀架安装面的贴合度在0.01mm以内，锁紧螺栓需按对角顺序分次拧紧，避免基座出现装夹变形影响加工精度，日常维护时需定期给转动副加注润滑油，避免铁屑进入转动间隙造成调节卡滞。
