阶梯轴类变径车削加工结构三维设计

在常规回转体零件的车削加工场景中，阶梯变径结构是极为常见的结构形式，这类结构广泛应用于传动系统、流体管路连接、工装夹具定位等多个工程领域，其核心作用是在同一回转主体上实现不同直径段的功能分区，满足不同位置的装配、受力、密封或者定位需求。很多刚接触结构设计的工程师容易忽略阶梯衔接处的工艺细节，实际上这类变径位置的设计合理性，直接决定了零件加工的良率、装配的顺畅度以及长期运行的可靠性。

从实际加工逻辑来看，这类阶梯结构的成型依托普通车床或者数控车床的径向进给动作，当刀具沿轴向走刀到预设的变径位置时，切换为径向进给完成台阶端面的切削，最终形成直径突变的衔接结构。在设计这类结构时，首先要明确各段直径对应的功能边界：直径最大的段通常作为主体安装基准，需要和配合件的内孔形成过渡或者过盈配合，承担主要的定位支撑作用，其长度尺寸需要匹配配合件的安装深度，同时要预留足够的装配导向倒角，避免装配时出现卡滞、刮伤配合面的问题；中间直径段往往承担过渡衔接作用，部分场景下会在该段设置密封槽、卡簧槽或者键槽，实现轴向限位或者扭矩传递，设计时需要注意槽位和台阶端面的距离要满足加工刀具的退刀需求，避免出现刀具干涉无法加工的问题；直径最小的段一般作为伸出端，用于连接外部传动件、管路接头或者检测元件，其表面粗糙度和形位公差要求通常更高，部分需要做表面硬化处理来提升耐磨性能。

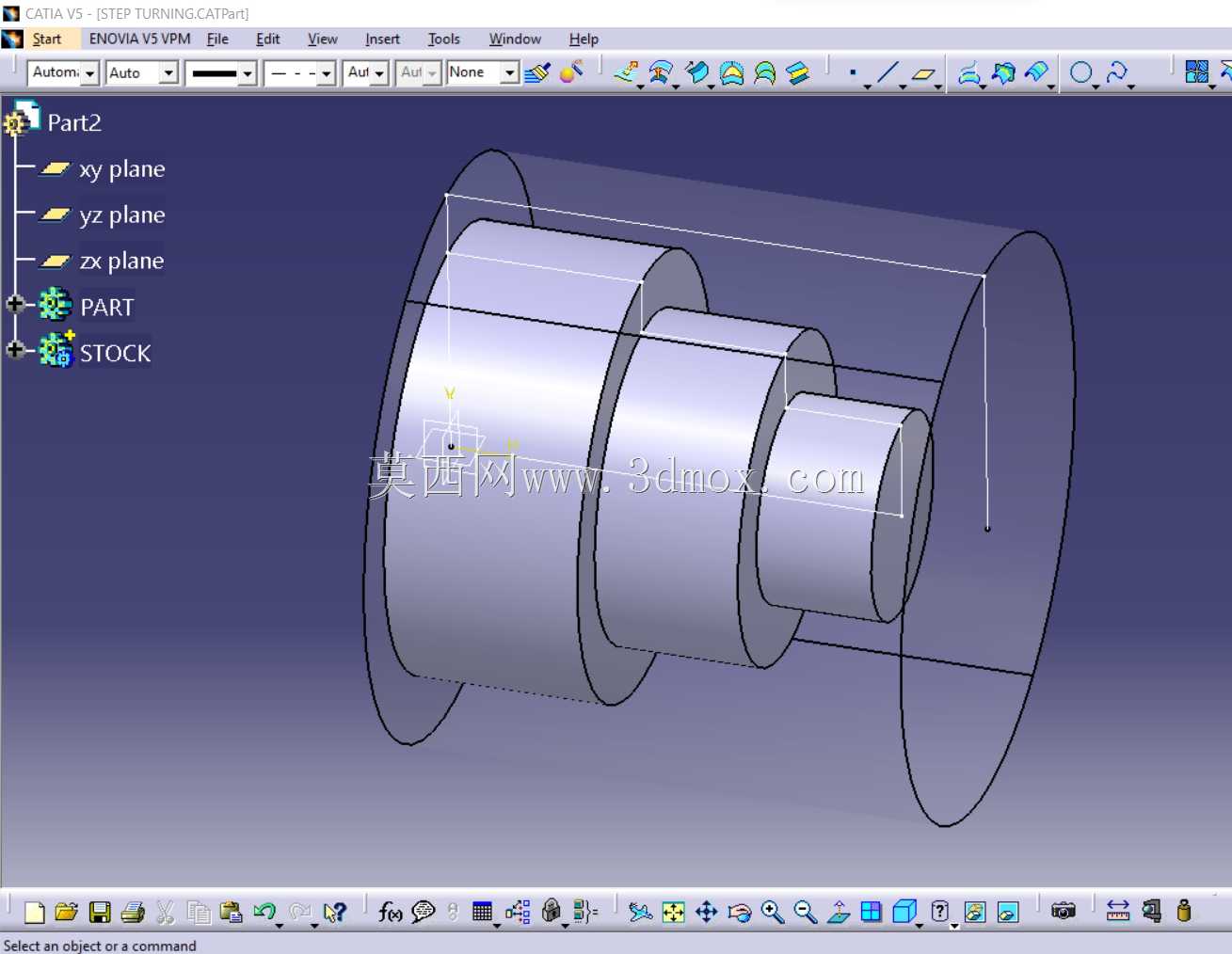

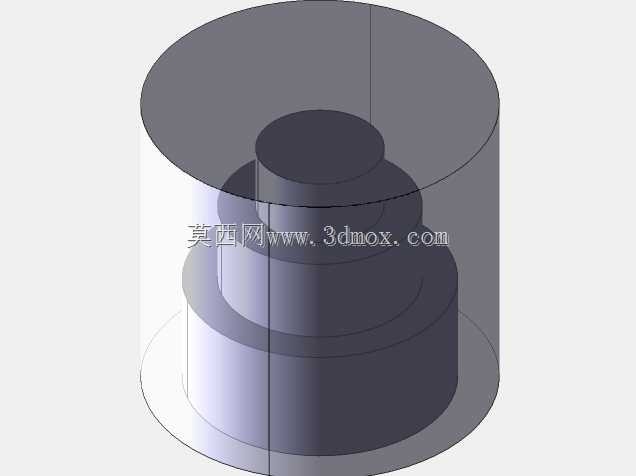

在三维建模过程中，这类回转体结构优先采用旋转凸台特征完成主体成型，相比分段拉伸的建模方式，旋转特征能够更好地保证各段圆柱的同轴度，减少建模过程中的基准错位问题。建模时需要特别注意台阶端面和圆柱面的衔接处理：如果是无密封要求的普通定位台阶，可以直接做直角衔接，但要在根部预留0.2-0.5mm的退刀槽，避免车削加工时刀具根部圆角导致台阶端面无法和配合件完全贴合；如果是有密封要求的衔接位置，需要根据密封圈的规格设计对应的安装槽，槽的边角要做符合标准的圆角处理，避免尖锐边角割伤密封圈导致泄漏。另外，各段圆柱的同轴度公差需要在工程图中明确标注，通常以最大直径段的轴线作为基准，其余各段的同轴度公差根据使用场景控制在0.01-0.05mm区间，对于高速旋转的轴类零件，还需要额外标注各台阶端面的圆跳动公差，避免运行过程中出现动平衡超差的问题。

从安装边界来看，这类阶梯结构的总长度需要严格控制在安装腔体的允许范围内，最大直径段的外圆尺寸公差要根据配合性质选择，过盈配合时公差带选择H7/p6，间隙配合时根据滑动需求选择H7/g6或者H7/f6。在管路系统应用场景中，这类阶梯变径结构还会和弯头结构结合，实现不同通径管路的转向衔接，此时各段的内孔直径需要匹配对应管路的通径要求，台阶位置的内孔衔接处要做圆弧过渡，减少流体流经时的阻力和湍流现象，降低管路运行过程中的振动和噪音。很多现场装配出现的问题，本质上都是设计阶段没有考虑加工和装配的工艺性，比如台阶根部没有预留退刀槽导致配合件装不到位，或者倒角尺寸过小导致装配导向不足，这些细节在三维建模阶段就需要提前规避，通过合理的特征设计减少后续生产环节的反复修改。
