车辆牵引挂钩连接总成结构设计

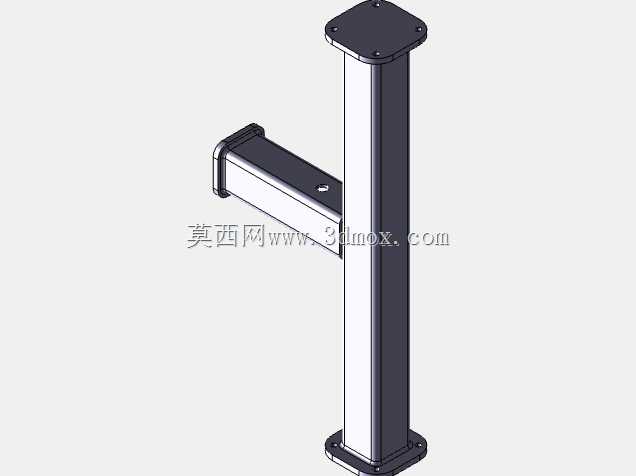

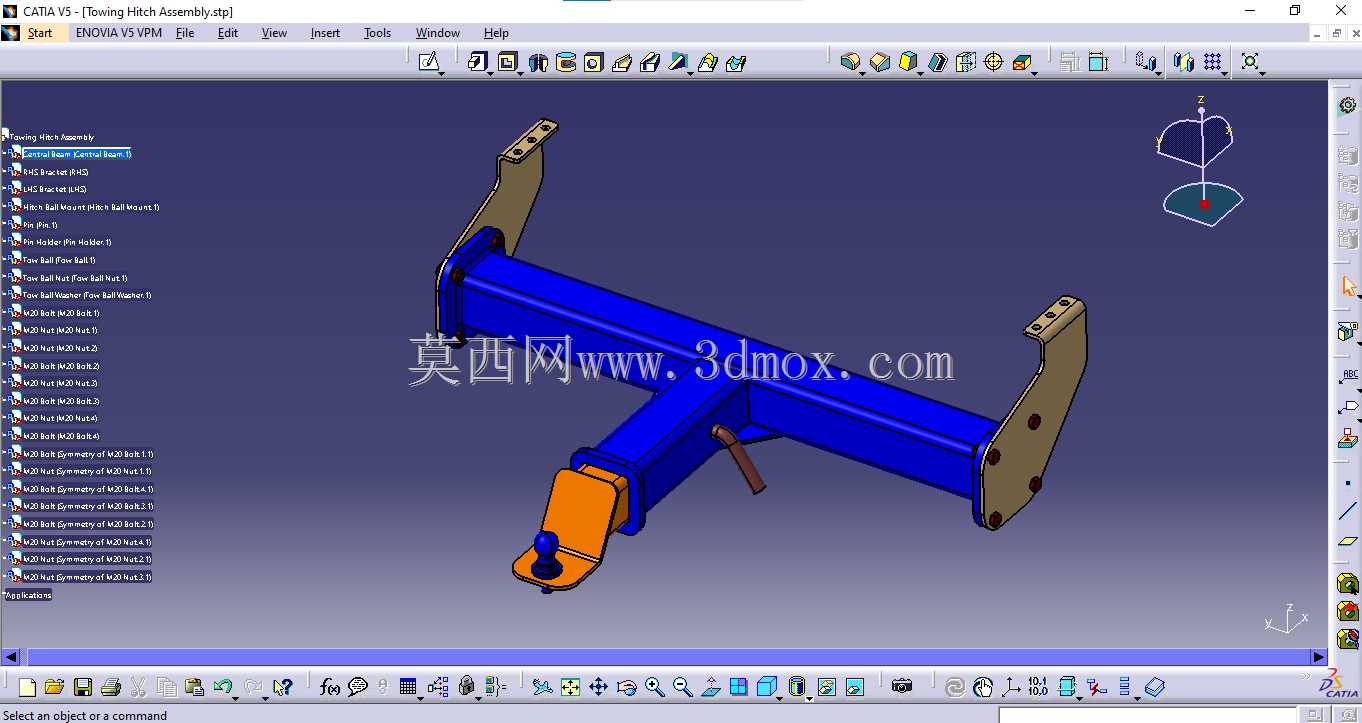

　　横梁两端设置的立式连接支臂，通过阵列布置的螺栓孔位与车辆底盘尾部的安装基座实现刚性连接，支臂与横梁的连接位置采用圆弧过渡结构，消除直角连接处的应力集中风险，支臂上的安装孔位按照整车底盘的通用安装孔距设计，能够适配多数同吨位级别的作业车辆尾部安装接口，无需对底盘结构进行二次打孔改装。横梁中部偏下位置设置的牵引销座采用分体式装配结构，销座与横梁之间通过加强筋板实现多方向载荷传递，牵引销采用带自锁锁止结构的快拆式设计，挂接时只需将被牵引设备的挂接环对准销座卡槽，插入牵引销后锁止卡舌会自动卡入销体的环槽内，无需额外加装开口销即可防止牵引销在作业过程中脱出，同时在需要快速脱开挂接设备时，只需向上扳动锁止手柄即可拔出牵引销，大幅缩短挂接与脱开的操作时间。在工程作业车辆、农用机具以及专用改装车辆的后挂接作业场景中，牵引挂钩组件是实现动力输出端与被牵引设备刚性连接的核心受力部件，其结构可靠性直接决定挂接作业的安全边界与载荷传递效率。这套牵引挂钩采用横梁式主体承载结构，主受力梁选用矩形截面型材作为基础承载基体，相比同重量的圆管截面，矩形截面在垂直方向的抗弯截面模量更高，能够更好承受牵引过程中因路面颠簸产生的垂直方向交变载荷，避免长期使用后出现梁体下挠变形。

　　牵引销座的侧面设置了小型的限位挡杆，能够限制被牵引设备挂接环的横向摆动角度，避免在大角度转向时挂接环与横梁主体发生刚性碰撞，同时也能防止挂接环在非挂接状态下从销座内意外滑出。整套组件的所有受力连接位置均采用满焊焊接工艺，焊后对焊缝进行打磨处理消除焊接应力，避免长期交变载荷作用下焊缝位置出现疲劳裂纹。从安装边界来看，横梁主体的横向长度控制在常规车辆底盘尾部的安装宽度范围内，两端支臂的垂直高度匹配底盘尾部纵梁的安装面高度，牵引销的中心距离安装面的垂直高度符合通用挂接设备的接口高度标准，安装后不会超出车辆尾部的离去角边界，不会影响车辆在非铺装路面的通过性能。

　　在实际作业场景中，这套牵引挂钩不仅能够传递水平方向的牵引载荷，还能承受被牵引设备在起步、制动过程中产生的瞬时冲击载荷，销座位置的加强结构能够将瞬时冲击载荷均匀分散到整个横梁截面上，避免局部应力过大导致结构失效。设计过程中针对挂接作业的常见失效形式做了针对性优化，比如在牵引销与销座的配合面增加了耐磨衬套，减少长期挂接摩擦导致的销体与销座磨损，衬套磨损后可单独更换，无需更换整个销座结构，降低后期维护成本；两端支臂的安装孔位采用长圆孔与圆孔组合的设计，能够补偿底盘安装孔位的制造公差，降低安装时的对位难度，即使底盘安装面存在少量的位置偏差，也能顺利完成装配，不会出现螺栓强行穿入导致的附加装配应力。

　　横梁的表面采用喷涂防腐处理，能够适应户外作业时的泥水、雨雪侵蚀环境，延长组件的户外使用寿命。在功能拓展性方面，横梁的上平面预留了多个标准螺纹孔位，可根据作业需求加装尾灯支架、牌照安装架或者液压管路固定卡扣，无需在横梁上额外焊接支架，避免焊接对梁体结构强度造成破坏。整套结构没有多余的冗余设计，所有结构特征都围绕承载可靠性、安装便捷性、维护便利性三个核心需求展开，没有为了外观造型增加非受力的装饰结构，完全符合工业作业部件的设计逻辑，能够满足中低吨位级别的牵引作业需求，可作为各类作业车辆尾部挂接系统的选型参考结构，也可作为同类牵引部件设计时的结构参照，建模过程中所有配合面的公差设置都按照机械加工的常规公差等级设定，装配关系完全符合实际装配逻辑，不存在干涉问题，可直接用于结构验证或者后续的工程图转化。
