阀用中心面驱动式流体控制构件

　　在流体管路控制系统的阀组集成设计中，这类中心面驱动结构的阀件核心构件，主要承担阀腔内动力传递、流道启闭的驱动衔接作用，常见于化工流体输送、市政供水管网、工业液压站、洁净介质传输管路的阀组单元内，区别于侧边驱动、顶部直驱的常规阀块结构，中心面驱动的布局能让驱动作用力沿构件中心轴线均匀传导，避免单侧受力带来的阀瓣偏磨、密封面贴合不均问题，长期运行下能有效降低密封件的异常损耗，减少管路停机维护频次。

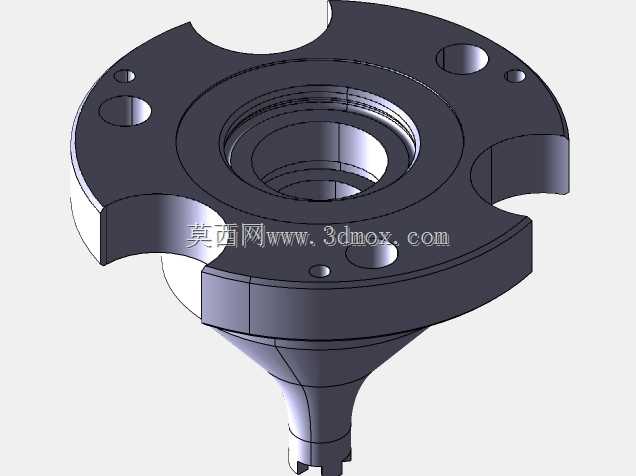

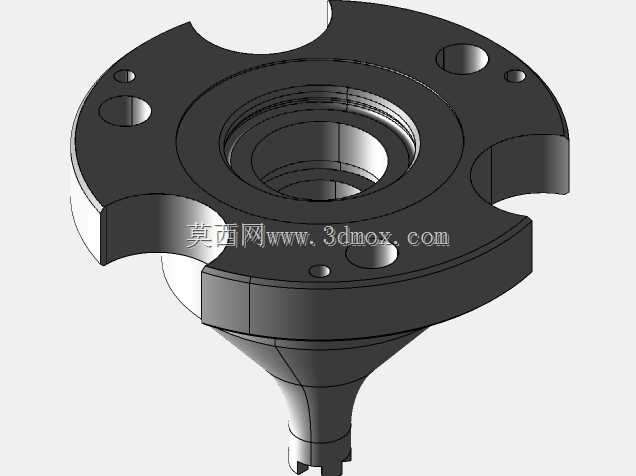

　　从结构设计逻辑来看，该构件上部的法兰式盘体设置了多组定位孔与安装沉孔，安装时可直接与阀座的对应定位面贴合，沉孔结构能让紧固螺栓完全埋入盘体表面，不会突出构件外轮廓，避免对周边管路、接线部件造成干涉，盘体边缘的缺口结构并非减重设计，而是为了适配阀腔内部的限位卡块，安装旋转到位后缺口与卡块嵌合，能完全限制构件工作过程中的周向窜动，保证驱动行程的精度稳定。盘体中心的阶梯内孔是驱动杆的配合通道，不同直径的阶梯段分别对应驱动杆的导向段、密封段、动力衔接段，其中密封段的内孔粗糙度需要控制在Ra0.8以内，与密封圈配合时能保证介质无渗漏，导向段的内径公差控制在H7级别，既能让驱动杆顺畅滑动，又不会出现径向晃动导致的密封偏载。

　　下部的锥状衔接段直接与阀腔内的启闭件连接，锥面结构能让驱动作用力沿锥面均匀分散到启闭件的整个连接端面，避免局部应力集中导致的构件变形，即使在高压管路工况下，也能保证动力传递的稳定性。从安装边界来看，该构件的最大外轮廓为上部盘体的外径，安装时需要保证阀腔预留的安装空间直径大于盘体外径3-5mm，预留足够的安装调整间隙，盘体厚度方向的尺寸需要与阀座的沉槽深度匹配，安装后盘体上表面与阀座上表面齐平，不会突出阀组的安装平面，方便后续阀盖、驱动执行器的叠层安装。构件上的小型定位孔除了安装定位作用外，部分孔道还可作为工艺孔，用于加工过程中的装夹定位，以及后期维护时的拆卸顶出，无需额外设计拆卸结构就能方便地将构件从阀腔中取出。

　　在实际工况适配中，这种中心面驱动结构的阀件构件，可适配常压到中高压的管路工况，配合不同材质的密封件，可兼容水、液压油、弱腐蚀性化工介质等多种流体介质，相比偏心驱动的阀块结构，其驱动行程的同轴度更高，启闭过程中对密封面的剪切作用力更小，能适配软密封、硬密封等多种密封形式的阀组设计。建模过程中需要重点关注各配合面的形位公差，尤其是中心内孔与盘体安装端面的垂直度，若垂直度超差，会导致驱动杆倾斜，运行时出现卡滞、密封泄漏等问题；盘体上各安装孔的位置度需要控制在0.1mm以内，保证与阀座安装时孔位完全对中，避免强行装配带来的内应力，长期运行下出现构件变形。另外盘体与下部锥段的过渡圆角需要做圆滑处理，避免应力集中，在高压工况下过渡位置不会出现开裂失效，整体结构的壁厚分布经过受力优化，在保证结构强度的前提下尽可能减少冗余材料，降低构件整体重量，同时也能减少加工过程中的材料去除量，提升加工效率。
