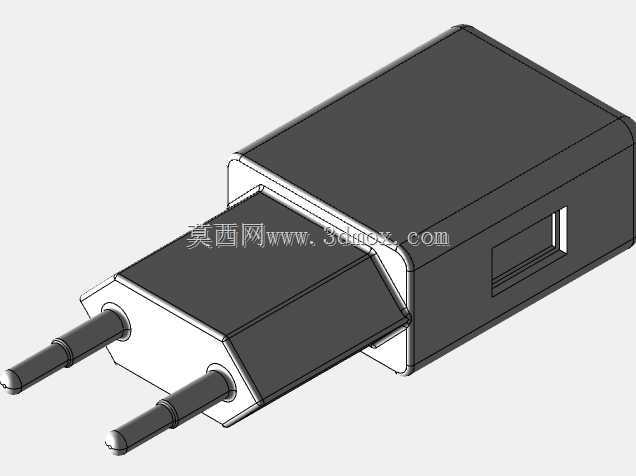

欧规插脚式手机电源适配器三维结构

　　日常接触的消费电子供电配件里，插墙式充电器是覆盖场景最广的品类之一，这款欧规双插脚的充电器结构，建模时优先考虑了插墙使用的受力边界与内部空间排布逻辑。从实际使用场景出发，这类充电器直接插入墙面86型插座、桌面排插时，插脚需要承受整个壳体的自重以及插拔过程的侧向力矩，因此插脚与壳体衔接的位置做了局部加厚的过渡结构，避免长期插拔后出现壳体开裂、插脚松动偏移的问题。双圆柱插脚的中心距严格遵循欧规插座的通用尺寸标准，插脚根部做了小尺寸的限位凸台，插入插座后可以保证壳体与墙面预留1mm左右的间隙，避免墙面不平整时壳体被顶起导致接触不良。

　　壳体采用上下扣合的分体式结构，分型面设置在壳体侧面的棱线位置，既可以隐藏合模线提升外观质感，也能保证扣合后的结构强度，不需要额外打螺丝就能实现上下壳的紧密配合，装配工序更简单。输出端设置在壳体侧面的USB接口位，接口周围做了局部的沉台设计，插拔USB线时可以给接头提供导向，同时避免接口边缘被反复摩擦出现毛边，接口的深度尺寸经过匹配，能保证公头插入后完全贴合，不会出现松脱、接触虚接的情况。从内部空间排布来看，壳体内部预留了足够的腔体放置整流电路板、变压器以及高压电容，高低压区域之间的隔离筋位在建模时同步做了预留，不需要后期额外调整结构就能满足安规的爬电距离要求。

　　壳体的边角全部做了R2-R3的圆角过渡，一方面是注塑生产时可以避免应力集中导致的壳体变形，另一方面日常使用时不会有尖锐棱角划伤手或者刮蹭其他物品。整体外形采用方正的小体积设计，宽度尺寸控制在单排插的占用范围内，插入排插时不会遮挡相邻的插座位，提升多设备同时充电时的排插利用率。插脚的伸出长度符合安规要求，插入插座后能保证足够的接触面积，大电流输出时不会因为接触电阻过大出现发热的情况。壳体表面做了细微的磨砂纹理预留，建模时保留了均匀的壁厚，整体壁厚控制在1.8mm，既可以保证壳体的结构强度，也能控制注塑成型的周期，减少生产时的缩痕风险。

　　从安装适配的角度，这款结构可以兼容5V/2A、9V/1.2A等多档输出功率的电路板排布，不需要大幅修改壳体外形就能适配不同的方案，通用性较强。插拔受力的位置除了插脚根部的加强，壳体内部对应插脚的位置还预留了定位槽，插脚压入后可以完全卡入定位槽，承受100N以上的插拔力不会出现移位。USB接口的位置避开了插脚的投影区域，内部走线时可以避免高压区域和低压输出端的交叉，降低电磁干扰的风险。日常使用中这类充电器经常会被随身携带，因此壳体的抗跌落性能在结构设计时也做了考量，四个边角的内部预留了加强筋的位置，从1米高度跌落至水泥地面时，边角位置可以通过轻微形变吸收冲击力，不会出现壳体碎裂、内部元器件脱落的问题。整体结构没有多余的复杂曲面，模具加工难度低，上下壳的扣位均匀分布在壳体四周，扣合后缝隙均匀，不会出现翘边、缝隙大小不一的情况。
