交错式螺旋曲面啮合传动构件

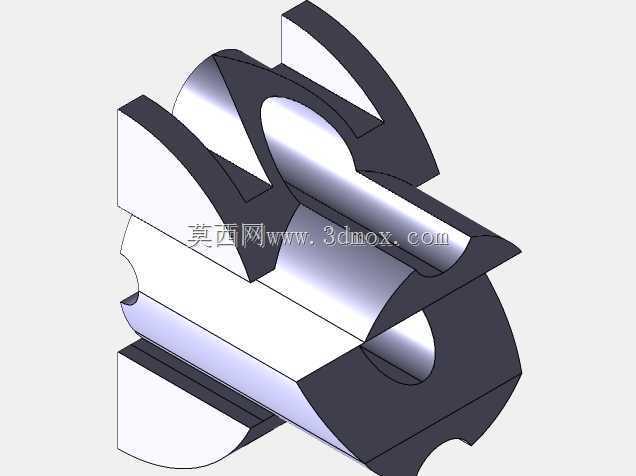

　　这套交错式螺旋曲面啮合传动构件的三维结构，围绕空间交错轴之间的动力与运动传递需求搭建，整体采用双螺旋曲面交错排布的构型，两个带连续螺旋工作面的主体件在空间中呈90度交错布置，曲面之间预留出均匀的啮合侧隙，既可以在轻载传动场景下完成交错轴的扭矩传递，也能作为螺旋输送、分度进给机构里的导向啮合件使用。从实际设备适配的角度看，这类构件常出现在小型食品包装线的分料工位、轻工自动化设备的交错轴进给单元，以及小型试验台的空间运动转换机构里，相比常规直齿锥齿轮，它的啮合接触是沿螺旋曲面连续滑移的，传动过程中不会出现轮齿交替啮合带来的冲击，运行噪音更低，在需要低振动、连续平稳进给的工位上适配性很强。

　　建模过程中先以中心交错轴线为基准搭建两条空间螺旋引导线，两条轴线的垂直交错距离按照小型传动箱的内部安装边界设定，构件的外轮廓最大回转半径控制在箱体侧壁预留的安全间隙以内，两端的定位轴颈和箱体轴承孔的配合段保留了标准的安装公差带，轴端的限位台阶高度和轴承内圈的定位尺寸匹配，装配时不需要额外加装调整垫片就能完成轴向定位。曲面部分采用变厚度螺旋扫掠构型，工作面的螺旋升角沿轴向做渐变处理，入口段升角稍大，方便啮合导入，中段升角保持恒定，保证传动比稳定，出口段做微小的升角回落，降低啮合脱离时的滑移摩擦。两个构件的非工作侧都加工出了平直的定位基准面，这个面既可以作为加工时的装夹找正基准，也能在装配时和箱体内部的支撑肋板贴合，

　　承受传动过程中产生的径向分力，避免螺旋曲面受载后出现偏载变形。构件的中心贯通孔和两端轴颈同轴度控制在IT7级精度范围内，曲面的啮合接触区沿螺旋线方向的接触斑点覆盖率不低于70%，侧隙在0.05到0.12毫米之间，既可以补偿热胀带来的尺寸变化，也不会因为侧隙过大出现传动回程误差。在安装边界上，整个传动副的轴向总长度适配标准小型齿轮箱的内腔尺寸，不需要对原有箱体做额外扩孔或切割改造，两个构件的轴伸端分别预留了联轴器安装位和锁紧螺母槽，既可以直接和驱动电机输出轴连接，也可以通过同步轮接入设备的主传动链。这类结构相比普通蜗轮蜗杆，它的两个啮合件都采用对称螺旋构型，没有黄铜蜗轮这类易损件，整体可以用同一种工程塑料或合金钢加工，在低速轻载、

　　需要频繁正反转的分度工位上，零件互换性更强，维护时不需要配对更换，单独替换磨损件就能恢复传动精度。建模时所有曲面过渡位置都做了圆角处理，避免热处理和注塑过程中出现应力集中，非工作边缘的倒角既去除了加工毛刺，也避免装配时刮伤箱体密封件。
