Catia平台压接工装装配结构设计

这套压接工装的结构设计，核心面向液压阀块生产过程中阀芯、密封件与阀块本体的压装工序，在液压元件制造车间的阀块装配工位，这类工装是替代手工敲击、保证压装同轴度的核心工艺装备，以往车间里用铜棒敲装密封件和阀芯的作业方式，很容易出现密封件切边、阀芯卡滞的问题，压装力不可控还会导致阀块内孔划伤，后续试压环节的泄漏率长期居高不下，这套工装的设计就是针对这些现场痛点展开的。

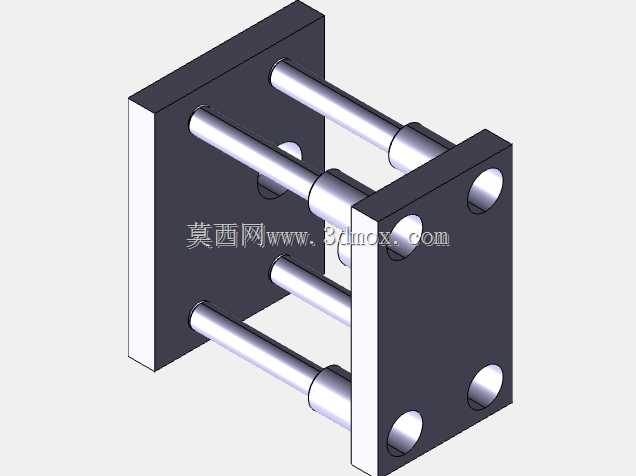

从结构布局来看，整套工装采用双安装板平行布置的框架形式，两块方形安装板作为整个工装的承载基准，板件上加工的四个通孔对应穿装四根圆柱形导向柱，导向柱与安装板之间采用间隙配合加圆柱销定位的方式，既保证活动板滑动时的平行度，也避免长期往复滑动后导向柱出现松旷。靠近作业端的安装板作为固定基准，板面上预留的四个沉头孔用于将工装整体固定在压装设备的工作台面，沉孔深度按照内六角螺栓的头部尺寸设计，安装后螺栓头不会突出板面，避免放置阀块时出现干涉。另一侧的活动安装板与压接驱动端连接，板面中心位置预留压头安装位，可根据不同规格阀块的压装需求更换对应尺寸的压头，不需要拆解整个工装框架就能完成压头切换，适配多规格阀块的小批量柔性生产需求。

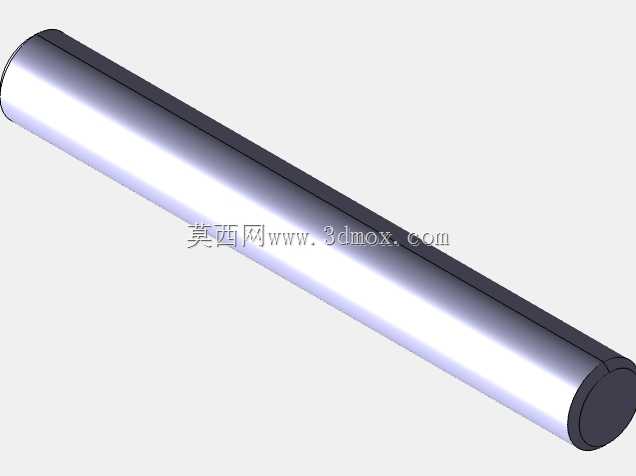

设计过程中首先核算的是导向柱的长径比，四根导向柱的直径按照压装过程中承受的侧向力选取，避免压装过程中活动板出现偏载卡滞，导向柱的有效行程按照阀块压装的最大深度预留，保证压头走完整个压装行程时，活动板不会从导向柱上脱出。两块安装板的厚度按照压装时的最大反力做刚度校核，避免板件在最大压装力下出现挠曲变形，一旦安装板出现变形，会直接导致压头与阀块内孔的同轴度超差，压坏阀块内的密封件或者阀芯。导向柱的表面做了硬化处理，表面粗糙度控制在Ra0.8以下，降低活动板往复滑动时的磨损，延长工装的维护周期。

实际应用场景中，这套工装可以配套手动压力机、小型气动压床或者伺服压装机使用，固定端安装板上可以根据阀块的外形加装定位块，快速完成阀块的装夹定位，不需要每次压装都反复找正同轴度。压装作业时，将待压装的阀块放置在固定端安装板的定位位置，把阀芯、密封件等待压装零件预先摆放在阀块对应孔位，驱动活动板沿导向柱平稳进给，压头接触待压装零件后匀速施压，直到零件压装到设计深度，整个压装过程中活动板始终保持与固定板平行，压头的进给方向与阀块内孔轴线完全重合，从结构上避免了偏载导致的零件损伤。

安装边界方面，整套工装的固定端安装板的安装孔位按照常规小型压床的工作台T型槽间距设计，可以直接通过T型螺栓固定在工作台上，不需要额外加工过渡连接板；活动端的连接位按照标准压杆的连接尺寸设计，可直接与压床的压杆连接固定。工装整体的外形尺寸控制在小型压床的封闭高度范围内，不需要对现有压床做任何改造就能直接投入使用。导向柱的两端都设置了限位挡圈，避免活动板超行程脱出导向柱，作业过程中即使操作失误触发压床超程，也不会出现工装散架的安全问题。

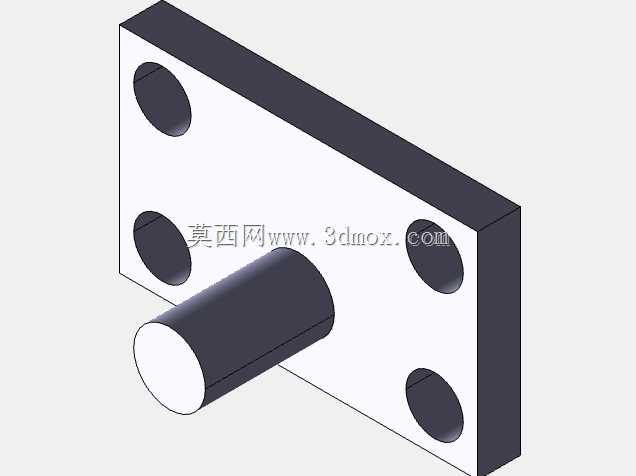

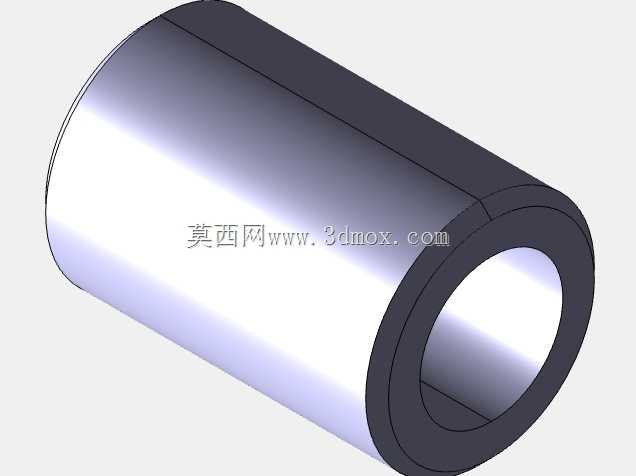

从结构细节来看，安装板上的导向柱安装孔采用了铰孔加工，保证四根导向柱安装后的平行度公差控制在0.02mm以内，活动板上的导向孔内镶嵌了自润滑铜套，长期使用不需要频繁加注润滑油，也不会因为干磨出现导向面拉伤。压头与活动板之间采用快换结构，压头插入安装位后通过紧定螺钉锁紧，更换不同规格压头的时间不超过一分钟，适配车间里多种通径阀块的压装作业，减少了工装的储备数量，降低生产现场的工装管理成本。

在阀块装配的实际工序里，这类压接工装的精度直接决定了液压阀的装配质量，压装过程的同轴度保证了密封件不会被切边，阀芯不会因为偏载出现卡滞，能有效降低后续液压阀测试环节的泄漏率和卡滞故障，相比手工敲装的作业方式，压装效率能提升三倍以上，同时也避免了铜棒敲击可能带来的零件磕碰伤，降低了装配环节的废品率。整套结构没有复杂的传动部件，全部采用机械结构实现导向和承载，维护简单，适合制造车间的长期高强度使用场景。
