CATIAV5环境下六角螺母参数化结构设计

在机械结构的连接体系里，六角螺母是应用覆盖度极高的基础紧固件，从常规的工业设备机架装配，到仪器仪表的阀块组件固定，再到汽车零部件的点位连接，都能看到这类零件的身影。不同于定制化的异形连接件，六角螺母的结构成熟度极高，设计过程中需要兼顾通用工具的适配性、螺纹连接的预紧可靠性，以及不同安装场景下的边界尺寸约束。

从实际使用场景来看，这类六角螺母常配套外六角螺栓、螺柱使用，依靠内螺纹与外螺纹的啮合实现两个或多个带通孔零件的压紧固定，在阀块组件的装配场景中，螺母需要配合螺栓完成阀片、密封件与阀体的刚性连接，既要保证连接后的密封面压力均匀，避免介质渗漏，也要保证在设备运行振动环境下不会出现螺纹松脱，这就要求螺母的内螺纹精度、六角对边的受力强度都要匹配对应规格螺栓的性能等级。

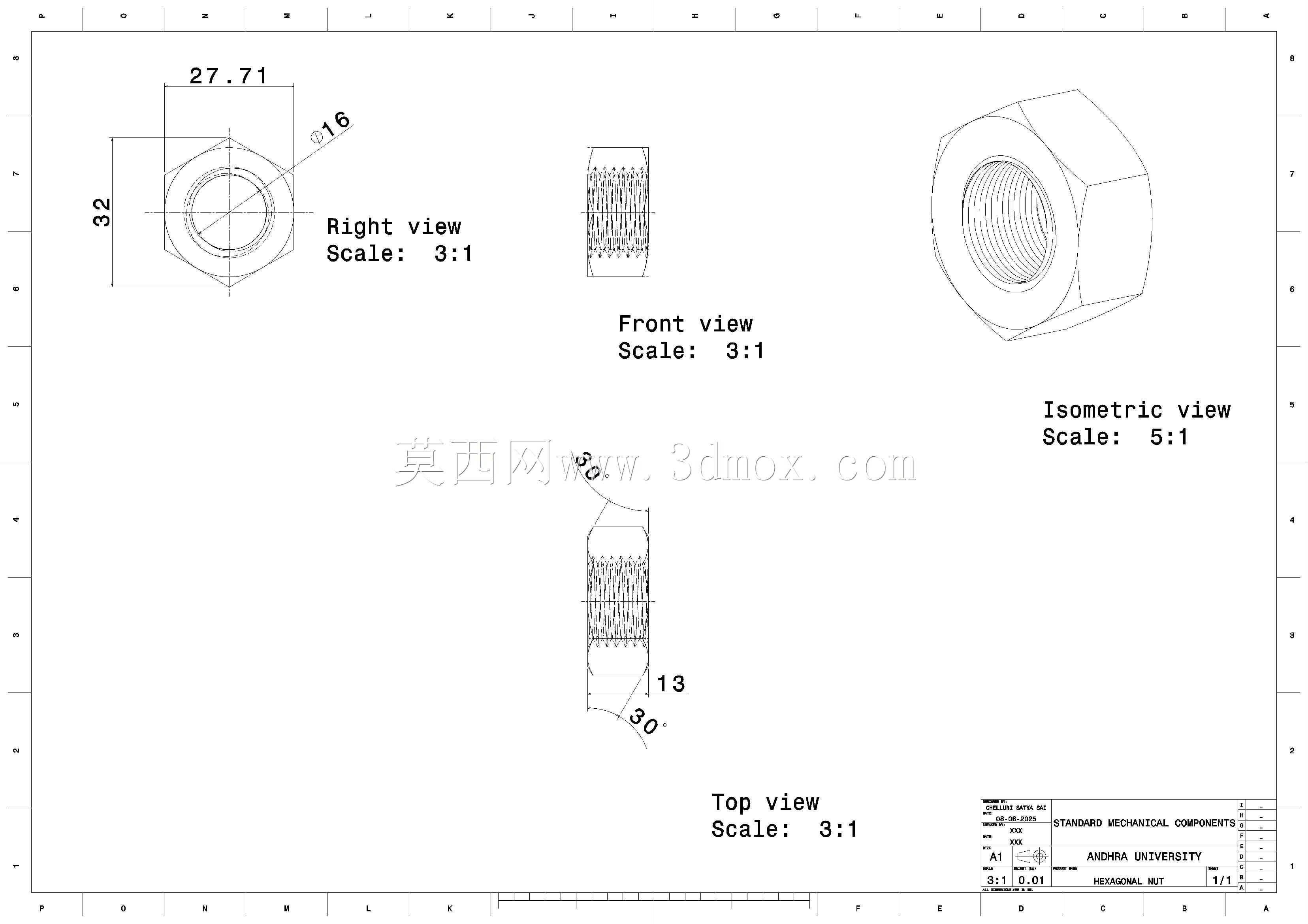

设计这类零件时，首先要明确安装边界的约束条件，从图纸标注的尺寸来看，该螺母的六角对边尺寸为27.71mm，对应的六角外接圆尺寸适配常规的27号开口扳手、套筒工具，不需要定制专用工装就能完成现场装拆，厚度方向尺寸为13mm，这个厚度是结合M16规格螺纹的啮合长度计算得出的——螺纹啮合长度过短会导致螺纹牙受力不均，容易出现滑牙失效，过长则会造成零件材料浪费，同时增加安装空间的占用。30度的倒角设计分布在螺母的两个端面，一方面是在装配时引导螺栓顺利旋入内螺纹，避免螺纹入口处的磕碰损伤，另一方面也能去除零件加工后的锐边毛刺，防止装配过程中划伤操作人员或者损坏配套的密封垫片。

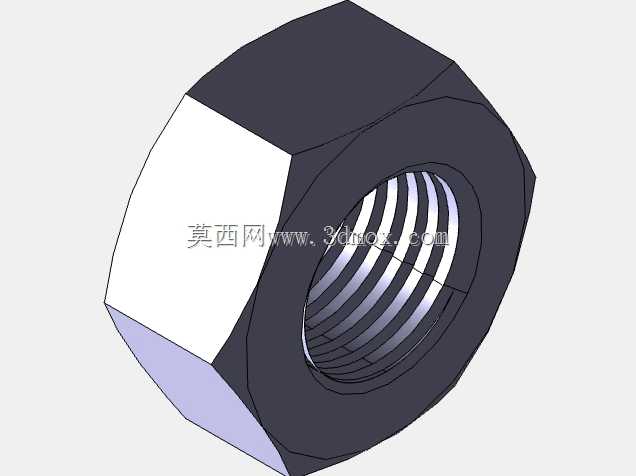

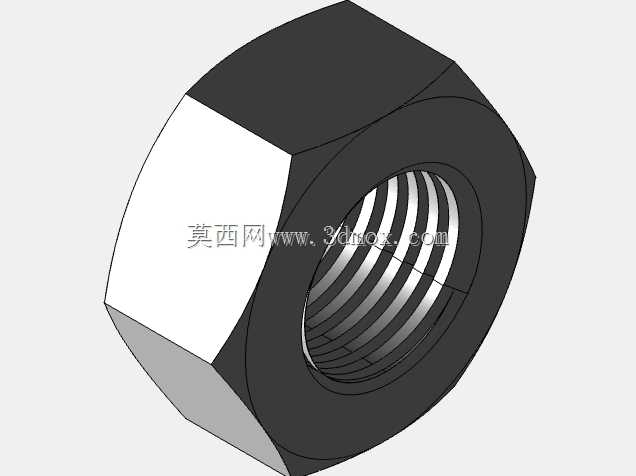

视图布局上采用了右视图、前视图、俯视图加等轴测视图的组合表达，右视图以3:1的比例放大展示了六角外形与内螺纹的同轴度关系，能清晰看到螺纹大径16mm的尺寸标注，这个尺寸对应公制M16的普通粗牙螺纹，是机械连接中非常常用的螺纹规格；前视图和俯视图同样采用3:1的放大比例，分别展示螺母的厚度方向轮廓和端面视角的六角形状，等轴测视图则以5:1的比例直观呈现了螺母的立体结构，包括内螺纹的牙型走向、六角棱边的倒角过渡，能让加工人员或者装配人员快速理解零件的整体形态。

建模过程中，首先要确定零件的基准轴与基准面，以螺母的中心轴线作为主要基准，先绘制六角形的截面草图，约束对边尺寸、外接圆的角度关系，保证六个边的尺寸对称，避免出现对边尺寸偏差导致扳手无法适配的问题；之后通过拉伸命令生成螺母的基体，再在基体中心绘制螺纹的螺旋线，按照M16粗牙螺纹的螺距参数生成螺旋路径，通过扫掠命令切除出内螺纹的牙型，这里需要注意螺纹起始端的收尾处理，要和端面的30度倒角自然衔接，避免出现螺纹牙的尖角突出。两个端面的倒角需要在螺纹加工完成后再添加，防止倒角特征破坏螺纹入口处的完整牙型。

从结构强度角度考虑，六角形的外形设计是经过长期工程验证的最优方案：相比四角螺母，六角外形的扳手啮合角度更小，在狭窄的安装空间里，每次只需要将扳手转动60度就能完成换位，装拆操作更灵活；相比八角或者更多边的外形，六角结构的棱边强度更高，拧紧过程中不容易出现棱边打滑、圆角变形的问题，能承受更大的预紧扭矩。内螺纹的精度选择上，这类通用场景下的螺母一般选用中等公差精度，既能保证和配套螺栓的互换性，也不会因为精度要求过高增加不必要的加工成本。

在实际选型应用中，需要根据连接部位的负载大小、振动工况、环境介质来选择对应材质和表面处理的螺母，比如在阀块类的液压、气动场景中，如果接触的介质有腐蚀性，就需要选用不锈钢材质或者做表面镀镍处理的螺母，避免锈蚀导致螺纹咬死无法拆卸；如果是有频繁振动的运动部件连接，还需要配合防松垫圈、螺纹胶使用，提升连接的可靠性。安装过程中要注意控制拧紧扭矩，扭矩过大会导致螺纹牙塑性变形甚至断裂，扭矩过小则会导致预紧力不足，连接部位出现松动分离。

这类标准件的三维建模看似简单，实则每一处尺寸都对应着实际使用中的功能需求，没有多余的结构设计，每一个倒角、每一段螺纹长度、每一个对边尺寸，都是经过无数次工程实践沉淀下来的最优参数，建模过程中严格遵循这些尺寸约束，才能保证模型后续用于工程出图、装配模拟、虚拟装配验证时的准确性，避免因为尺寸偏差导致实际生产加工出来的零件无法适配安装工具、无法和配套螺栓正常啮合。
