开槽沉头螺钉多视角工程结构设计

　　在各类仪器仪表、小型阀组装配、精密工装夹具的结构连接场景中，沉头类紧固件的选用直接影响装配后结合面的平整度与外观完整性，开槽沉头螺钉作为小规格紧固件里应用频次极高的品类，其结构设计的合理性直接决定连接可靠性与装配适配性。这款开槽沉头螺钉采用90度沉头锥角设计，装配后螺钉头部可完全沉入被连接件的沉孔内，保证连接表面无凸起，不会对周边运动部件形成干涉，也能避免外露棱边造成的剐蹭风险，在阀块内部流道周边的紧固场景中，这种沉头设计还能减少流道附近的结构凸起，降低对流体走向的干扰。从结构尺寸来看，该螺钉头部直径为10mm，头部厚度方向的沉头深度匹配2.5mm的沉孔加工深度，被连接件上对应的沉孔加工时，需保证锥角与螺钉头部锥角完全贴合，避免出现头部悬空、拧紧时受力不均导致的滑牙或者沉孔压溃问题。螺钉杆部总长度为15mm，其中有效螺纹段长度为13mm，螺纹采用尖牙V型螺纹结构，螺纹牙型角符合普通连接螺纹的标准参数，拧紧时可通过螺纹副的自锁特性保证连接防松性能，在无强振动的静态装配场景下，无需额外添加防松垫片即可满足连接紧固要求。

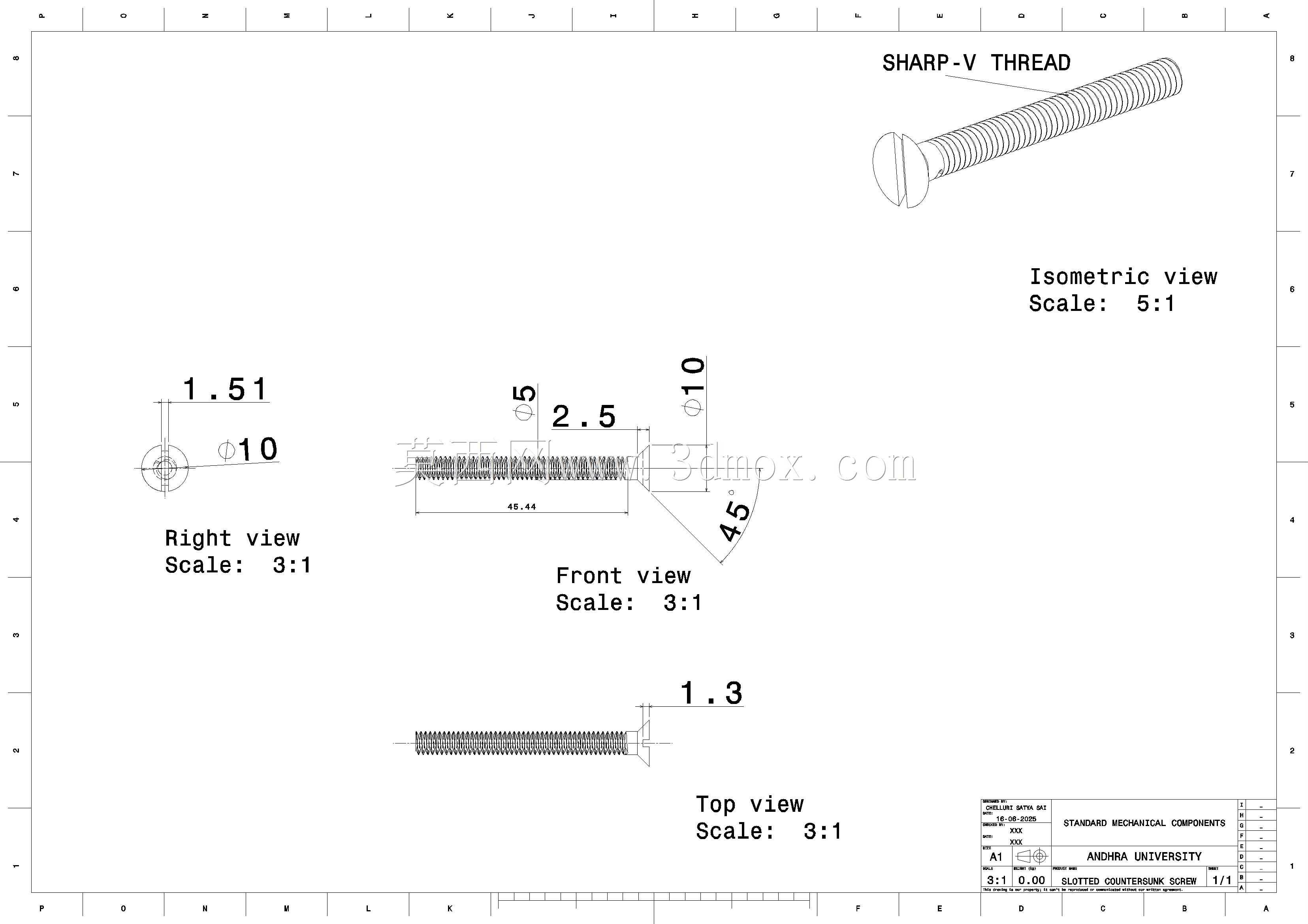

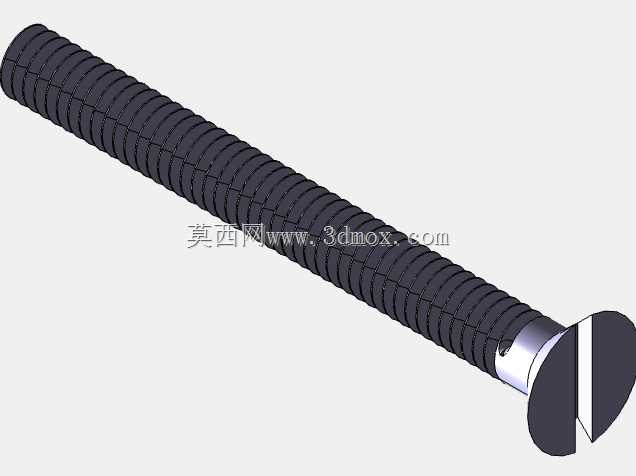

　　头部的一字开槽宽度为1.51mm，深度匹配标准一字螺丝刀的刀头厚度，装配时可选用对应规格的一字旋具施加扭矩，拧紧过程中需控制扭矩值在小规格螺钉的许用范围内，避免扭矩过大造成开槽崩裂或者螺杆断裂。从设计逻辑上，这款螺钉的多视图工程表达完全遵循机械制图的投影规范，等轴测视图采用5:1的放大比例清晰展示螺纹走向与头部开槽的空间位置，右视、前视、顶视图均采用3:1的比例标注关键尺寸，方便加工制造环节的尺寸核验，也能为装配环节的沉孔加工、工具选型提供直接的尺寸依据。

　　在实际选型应用时，需注意被连接件的沉孔加工公差，沉孔的大径尺寸需略大于螺钉头部直径，保证螺钉头部可以完全沉入，锥面的贴合度需达到75%以上，避免拧紧时出现头部偏斜，导致螺纹孔受力不均。这类小规格沉头螺钉常应用在仪器仪表的外壳拼接、小型阀块的端盖紧固、精密设备的盖板连接等场景，相比盘头螺钉，其沉头设计的优势在于装配后表面齐平，在需要平滑外观或者狭小装配空间的场景下，不会因为头部凸起占用额外的装配空间，也能减少积尘、积液的死角，提升设备整体的清洁便利性。

　　螺纹段的长度设计充分考虑了被连接件的总厚度范围，当被连接件总厚度在2mm到10mm区间时，拧紧后螺纹可伸出螺母或者螺纹孔2-3个螺距，保证螺纹副的啮合长度满足强度要求，避免出现螺纹啮合不足导致的滑牙脱开问题。头部的一字槽结构加工工艺简单，相比十字槽结构，其槽口的抗扭强度更高，在小规格螺钉上不容易出现槽口拧花的问题，适合小批量装配或者后期维护时的手动拆装场景。在三维建模过程中，螺纹部分的建模采用了简化的示意表达，既能够清晰展示螺纹的走向与规格，也能减少模型的数据量，方便在大型装配体中调用时降低整体装配的负载，提升装配设计时的运行流畅度。尺寸标注的基准选择以螺钉的轴线为核心基准，所有径向尺寸均以轴线为标注基准，轴向尺寸以头部的沉头支撑面为基准，保证加工时的尺寸链最短，减少加工累积误差，提升零件的加工合格率。
