多规格同轴NEMA17步进电机三维结构

在桌面级数控设备、小型自动化模组、3D打印运动轴、实验室精密位移台这类对安装空间有严格限制的场景里，42系列也就是NEMA17规格的步进电机一直是选型清单里的核心选项，这次整理的同系列不同机身长度的同轴结构电机，刚好覆盖了从低负载快速点位到中等负载低速传动的全场景需求，做结构设计的时候不用反复跨系列核对安装孔位，能大幅缩短选型和适配的周期。

先从安装边界说起，这个系列的电机安装法兰统一遵循NEMA17标准，安装孔中心距是标准的31mm，轴伸端的止口直径、出轴直径都保持统一，不管选23mm、39mm、48mm还是60mm机身长度的型号，和设备安装板的配合尺寸完全一致，不用针对不同扭矩的型号重新设计安装座，哪怕后期设备迭代需要提升扭矩换更长机身的电机，也不用改动安装端的结构，只需要核对机身长度方向的预留空间是否足够就行，这点对做模块化设备的工程师来说非常友好，能减少很多重复的结构校核工作。

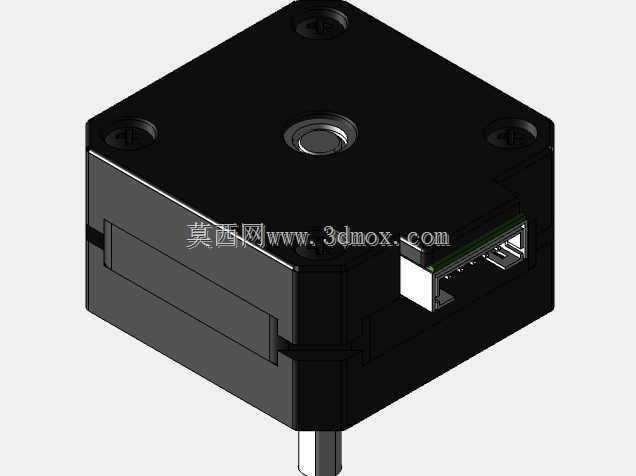

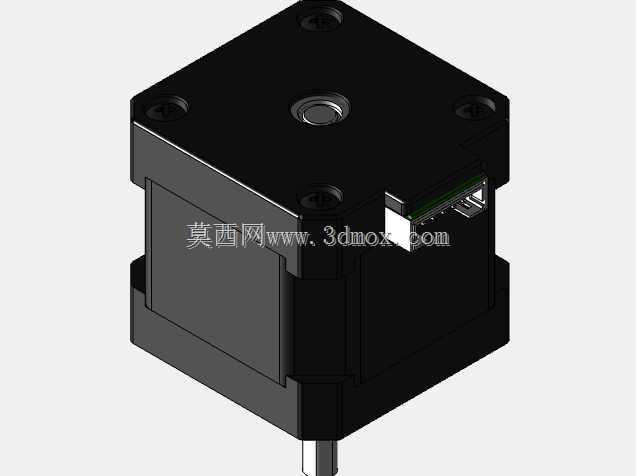

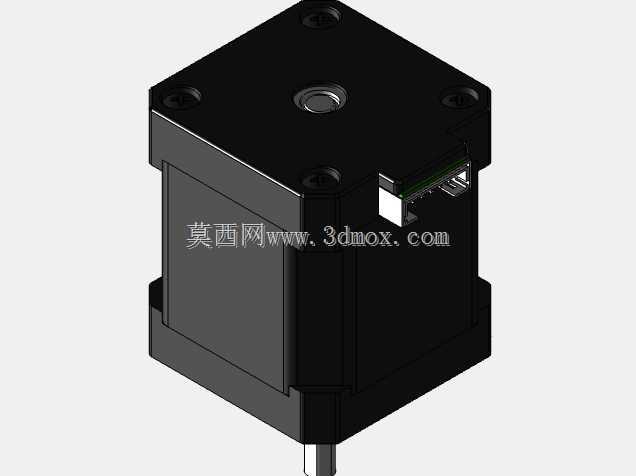

从功能特性上看，不同机身长度对应的是不同的保持扭矩，23mm长度的型号机身最短，重量最轻，适合用在负载很小、对运动部件重量敏感的场景，比如小型机械臂的末端关节、桌面级点胶机的针头微调轴，这类场景不需要太大的输出扭矩，但是要求电机本身惯量低，启停响应快，短机身的型号刚好匹配这类需求。39mm和48mm长度的型号是通用场景里用得最多的，扭矩覆盖了常规皮带传动模组、丝杠滑台的驱动需求，比如小型雕刻机的XY轴、自动化分拣设备的送料轴，这类场景既需要足够的扭矩克服传动阻力，又不会因为机身太长占用过多的安装空间，是兼顾性能和安装尺寸的折中选项。60mm长度的型号扭矩最大，适合用在需要直接驱动负载、传动减速比小的场景，比如小型数控铣床的Z轴、传送带的驱动辊，这类场景负载波动大，需要足够的扭矩储备避免丢步。

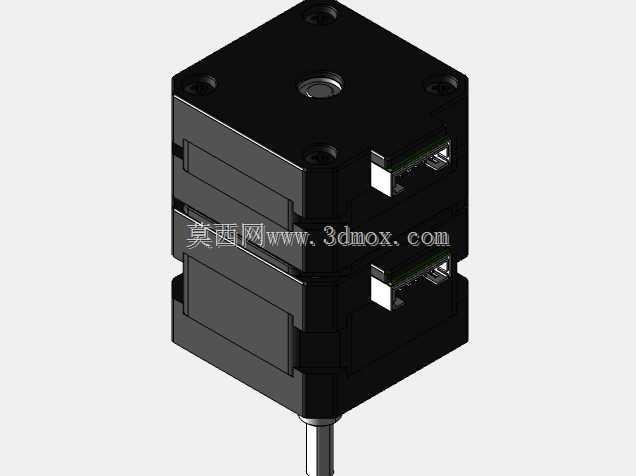

这次的同轴结构设计，不管是单出轴的常规型号还是双层同轴的型号，输出轴的中心和电机法兰中心完全重合，没有偏心结构，做传动连接的时候不用额外做偏心补偿，不管是连联轴器、同步轮还是齿轮，都能保证传动的同轴度，减少高速运转时的径向跳动，降低传动部件的磨损。很多工程师做设计的时候容易忽略电机出线端的位置，这个系列的电机出线座都布置在机身侧面的同一方位，做布线规划的时候可以统一预留出线空间，不用针对不同长度的电机调整走线槽的位置，接插件的规格也保持统一，线束可以做标准化备货，减少生产端的物料种类。

从设计思路上看，整个系列做了完全的安装尺寸统一化处理，除了机身长度方向的尺寸差异，其余和安装、传动相关的尺寸全部做了标准化，这种设计思路非常适合做模块化的设备平台，同一个运动轴座可以适配全系列的电机，根据不同的负载需求快速更换对应扭矩的型号，不用重新加工结构件。电机的端盖固定螺丝位置、机身的截面尺寸也完全一致，做电机抱箍安装的时候，同一套抱箍可以适配所有长度的型号，进一步降低了结构件的种类。

实际做结构校核的时候要注意，虽然安装法兰尺寸统一，但是不同长度的电机重量差异不小，做垂直轴安装的时候要根据选用的电机重量核对抱闸或者平衡机构的负载，避免掉轴。另外同轴双层电机的型号，两个轴的输出是独立控制的，适合用在需要同轴双输出的场景，比如同轴布置的两个独立调节机构，不用额外做传动换向，直接就能实现两个同轴的独立旋转输出，能省掉很多复杂的传动结构，缩小设备的整体体积。

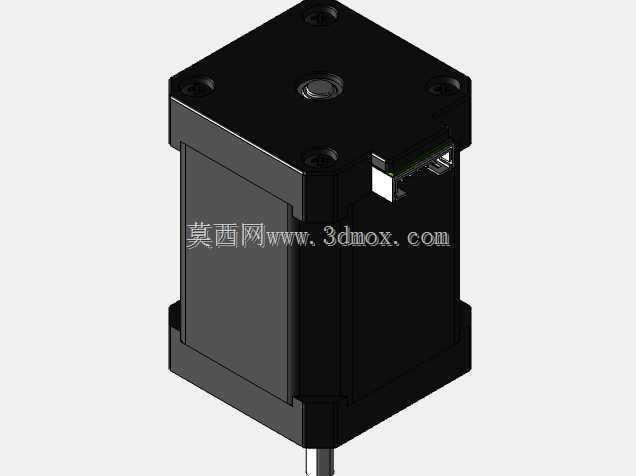

在三维建模的细节上，电机的外形倒角、接插件的凸起尺寸、轴伸端的卡簧槽位置都做了和实物一致的还原，做干涉检查的时候能准确判断周边结构和电机的间隙，比如安装的时候电机侧面和设备侧板的距离、出线端和走线槽的间隙，都能通过模型直接测量，不用等实物买回来再核对尺寸，能减少打样阶段的结构修改次数。轴伸的长度、键槽尺寸也都按标准规格做了还原，选联轴器或者同步轮的时候可以直接从模型里提取尺寸核对配合公差，不用反复查样本手册。

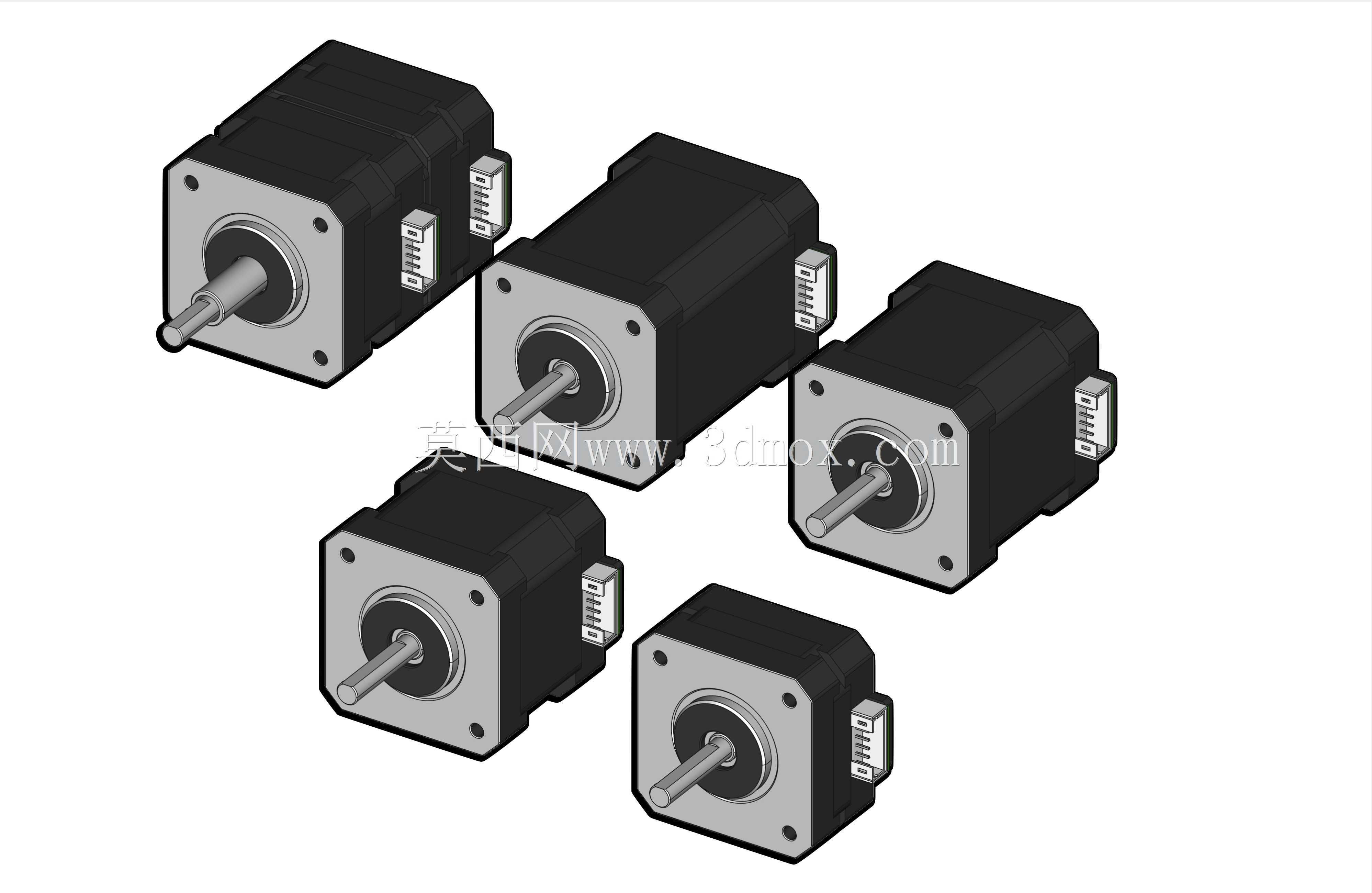

很多刚入行的工程师做选型的时候容易只看扭矩参数选电机，忽略安装空间的匹配，这个系列的模型把不同长度的电机放在一起，能很直观地对比不同型号的尺寸差异，在方案设计阶段就能快速判断哪个长度的型号能放进预留的安装空间里，同时满足扭矩需求，避免后期因为尺寸不匹配重新改方案。尤其是做紧凑结构的设备的时候，机身长度每差10mm都可能影响整体的布局，有了准确的三维模型，就能在设计初期把空间预留到位，不用等到装配的时候才发现电机和其他部件干涉。
