三通式阀芯阀块结构设计作品

项目分类:阀门 发布时间:2025-09-16 ID:1082133
  • 三通式阀芯阀块结构设计作品

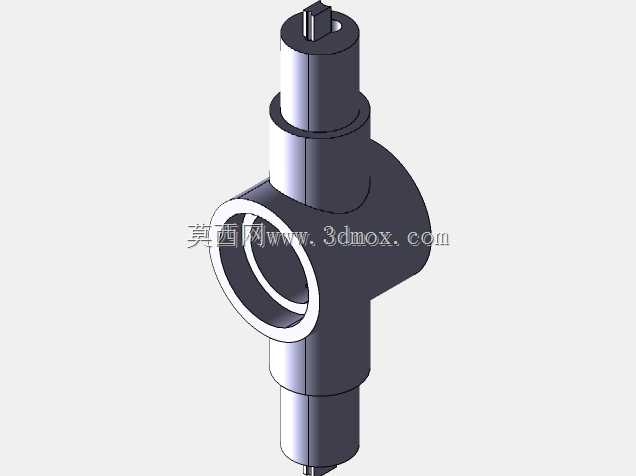

  这类三通结构阀块核心应用在中小通径的流体管路切换场景,常见于实验室流体控制回路、小型化工配料管路、气动系统支路分配单元中,承担介质流向切换、支路通断控制的核心功能,区别于常规两通阀的单通道控制,该结构可实现单输入双输出或者双输入单输出的流道切换,无需在管路上额外加装多个两通阀组合,能有效缩减管路安装空间,减少接头泄漏点。从结构功能来看,上部的阶梯轴段是阀杆的安装配合位,顶端的扁方结构直接适配手动旋钮或者气动执行器的驱动连接,无需额外加工传动键槽,降低了小规格阀件的加工难度;中部的球形腔体是流道换向的核心容腔,侧向的通径接口与上下轴向的通径呈正交布置,当阀杆带动内部阀芯转动时,可实现不同通路之间的连通与截断,流道转弯处做了圆弧过渡处理,能减少介质流经时的局部阻力,降低压力损失,尤其适配对压降敏感的低压气动、小流量液体输送场景。

  设计过程中优先考虑了安装边界的适配性,上下伸出的轴段外径统一,可直接穿装在管路的安装支架孔位中,侧向接口的端面预留了标准管螺纹的加工余量,不需要额外加装转接法兰就能和常规低压管路直接连接,整体径向最大尺寸控制在接口通径的2.2倍左右,轴向总长度为接口通径的4倍,在同规格三通阀件中属于紧凑级尺寸,适合安装空间局促的集成式阀组单元。结构建模时采用了实体特征递进的构建逻辑,先通过旋转特征做出主体的轴向阶梯轴与球形腔体基础轮廓,再通过拉伸切除做出侧向的通径孔,之后对各阶梯轴的轴肩位置做了0.5mm的退刀槽设计,方便后续车削加工时的刀具退刀,避免轴肩处出现加工圆角影响装配同轴度;顶端扁方的尺寸公差按照IT8级精度预留,和执行器连接槽的配合间隙控制在0.1mm以内,既保证装配顺畅,又不会因为间隙过大出现传动空程。

  从实际使用的工况适配来看,该结构的壁厚按照1.6倍公称压力的强度要求设计,可承受最高1.0MPa的工作压力,适配常温下的清水、压缩空气、低粘度润滑油等无强腐蚀性介质,流道内部的所有棱边都做了0.2mm的倒角处理,避免介质中的细小杂质在棱边处堆积造成卡滞;上下轴段与阀体配合的位置预留了密封件安装槽位,可加装O型密封圈实现阀杆处的动密封,防止介质从阀杆转动间隙处泄漏。在装配逻辑上,该阀块可直接和配套的阀芯、密封件、端盖组合成完整的三通旋塞阀,不需要额外设计定制连接件,所有配合面的尺寸都遵循通用低压阀件的尺寸规范,可直接替换同规格的现有三通阀件,降低备件采购的适配成本。

  建模过程中对所有相交特征的相贯线都做了准确还原,尤其是侧向通径与球形腔体的相贯位置,没有做简化处理,可直接用于后续的有限元流场分析、结构强度校核,也能导出工程图用于直接指导生产加工,各特征的建模顺序完全贴合实际加工工序,从毛坯棒料的车削成型,到侧向孔的钻削加工,再到扁方的铣削加工,特征步骤和加工流程一一对应,后续修改参数时可直接调整对应特征的尺寸,不需要重构整个模型,能大幅提高衍生型号的设计效率。
