开口式轴用锁紧挡圈轴槽配套结构设计

　　在常规轴系传动结构的设计场景中，轴上零件的轴向限位是绕不开的基础设计环节，很多入门设计者在处理小载荷轴向定位时，容易忽略轴槽与配套锁紧件的匹配精度，要么槽宽公差放得过大导致挡圈窜动，要么槽深设计不合理导致挡圈安装后突出轴面过多，与相邻转动件发生剐蹭。这次的轴槽结构设计，针对的是小直径传动轴配套开口锁紧挡圈的安装需求，这类结构常见于小型交流稳压设备的调压机构转轴、小型输送线的从动辊轴端、家用小型机具的传动转轴部位，承担的轴向载荷不大，但对定位可靠性、安装便捷性有明确要求。

　　从实际使用场景来看，这类轴槽不需要承受大的轴向冲击载荷，更多是限制轴上套筒、小齿轮、轴承内圈的轴向窜动，避免零件在轴运转过程中出现移位导致传动卡滞。设计时首先要匹配配套挡圈的实际厚度，轴槽的宽度公差要控制在合理区间，过紧会导致挡圈安装时需要强行敲入，容易划伤轴表面甚至造成挡圈变形断裂，过松则会让挡圈在槽内有轴向游动空间，长期运转下可能出现挡圈脱出的风险。槽的深度设计需要兼顾两方面要求，一方面要保证挡圈装入后有足够的卡入深度，不会因为轴的转动振动松脱，另一方面要控制槽底到轴表面的深度，避免轴的有效承载截面被削弱过多，对于小直径轴来说，轴槽带来的应力集中问题必须纳入考量，槽的边缘位置要设计微小的倒角过渡，减少热处理或者运转过程中应力集中导致的轴断裂风险。

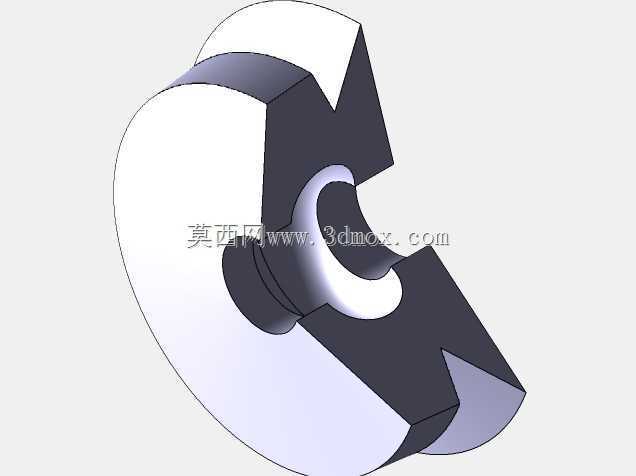

　　从外形尺寸与安装边界来看，该轴槽为环形开口结构，槽的位置距离轴端的尺寸需要匹配挡圈的安装操作空间，要保证卡簧钳能够顺利卡入挡圈的拆装孔完成装配，不能距离相邻轴肩过近导致操作空间不足。槽的径向深度沿圆周均匀分布，对应开口挡圈的内圈卡入尺寸，挡圈装入后，外圈突出轴表面的高度要控制在合理范围，不能突出过多导致与相邻的转动零件端面发生摩擦，也不能突出过少导致挡圈无法有效抵住被定位零件的端面。在建模过程中，需要重点处理槽与轴表面的过渡特征，不能出现尖锐的直角棱边，所有转角位置都要保留微小的圆角，这不仅是加工工艺的要求，也是降低应力集中的必要设计。

　　很多初学者在做这类轴槽设计时，容易直接照搬标准件的尺寸参数，忽略实际装配场景的边界条件，比如有的轴在安装挡圈的位置旁边就是轴承内圈，如果轴槽距离轴承安装位过近，会导致轴承内圈压装时部分区域压在轴槽位置，造成轴承安装倾斜，影响轴承的运转精度。还有的设计者在标注轴槽尺寸时，只标注槽宽和槽深，忽略槽的轴向位置公差，导致加工出来的轴槽位置偏移，挡圈安装后无法抵住被定位零件，出现轴向间隙过大的问题。这类轴槽结构虽然简单，却是轴系设计中最基础的通用结构，广泛应用在各类中小型机械设备的传动部位，设计时需要结合实际的装配顺序、载荷情况、加工工艺综合考量，不能只看标准件手册的参数就直接套用。比如在需要经常拆装的维护场景下，轴槽的边缘倒角可以适当放大，方便挡圈的装入，减少拆装过程中对挡圈和轴表面的损伤；在有轻微振动的运转场景下，可以适当增加槽的深度，提升挡圈的卡接可靠性，避免运转过程中挡圈松脱。

　　从加工工艺角度来看，这类轴槽通常采用铣削加工完成，建模时的特征设计要符合铣削加工的走刀路径，不能出现无法加工的倒扣结构，槽的两个侧面要与轴的轴线保持垂直，保证挡圈装入后端面能够与被定位零件的端面完全贴合，避免出现点接触或者线接触导致的局部压损。对于需要进行表面热处理的轴，轴槽位置的硬度要与轴的整体硬度保持一致，不能因为槽的结构导致热处理时出现应力裂纹。在实际装配过程中，挡圈装入轴槽后要检查挡圈是否完全卡入槽内，不能有局部翘起的情况，否则运转过程中翘起的部位很容易勾住相邻零件，造成结构损坏。
