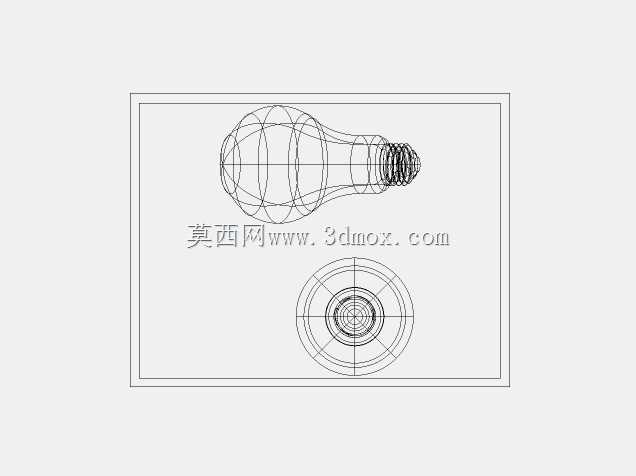

融合360视角的灯泡结构三维建模设计

　　日常照明场景中，灯泡作为最基础的光电转换终端部件，其结构合理性直接影响装配适配性、散热效率与使用寿命，本次建模围绕通用螺口灯泡的完整结构展开，覆盖玻壳、灯丝支撑结构、灯头螺纹连接段、绝缘基座等全部核心组成部分，采用全参数化线框建模逻辑完成360度全视角结构呈现，可直接用于照明产品结构验证、装配干涉检查、教学演示等多个场景。从实际工程应用角度出发，灯泡的结构设计首先要匹配通用灯座的安装边界，目前民用与工业通用的E27螺口灯头有着严格的尺寸公差要求，建模过程中螺纹段的大径、小径、螺距参数完全参照国标通用照明螺口灯头的规范设定，确保模型导入装配环境后，可直接与标准灯座模型完成配合验证，不会出现螺距不匹配、旋合行程不足等实际生产中常见的装配问题。

　　玻壳部分采用回转体加曲面微调的建模思路，并非简单的球形回转结构，考虑到实际生产中玻壳的吹制成型工艺，玻壳与灯头衔接的颈部做了渐变壁厚处理，既保证玻壳的结构强度，避免安装过程中受力碎裂，也为内部的灯丝支架、引线预留足够的排布空间，不会出现内部元件与玻壳内壁干涉的问题。360度全视角的线框呈现方式，区别于常规的实体渲染模型，能够让结构设计人员直接观察到内部支撑结构的排布逻辑，灯丝的支撑引脚采用三段式弯折结构，建模时精准还原了引脚与玻璃芯柱的封接位置，这个位置是灯泡生产过程中的核心密封节点，尺寸偏差会直接导致灯泡漏气失效，因此建模时对该位置的配合公差做了严格的参数约束，芯柱与灯头内部的导电触点衔接位置也做了对应结构还原，可用于验证导电部件的绝缘间隙是否符合安规要求。

　　从安装边界来看，整个灯泡模型的总长度、最大外径均参照常规通用照明灯泡的尺寸设定，可直接嵌入到灯具设计的装配体中，用于验证灯具反光罩的配光角度、灯罩内部的预留空间是否足够，在灯具产品的前期开发阶段，不需要等待实物样品打样，就可以通过三维模型完成全装配流程的干涉检查，提前发现结构设计中的尺寸冲突问题，大幅缩短产品开发周期。建模过程中没有做过度的工艺简化，灯头尾部的绝缘凸点、螺纹段的退刀槽、玻壳表面的厚度渐变这些容易被忽略的细节结构都做了完整还原，这些细节往往是实际生产中影响产品良率的关键，比如螺纹退刀槽的尺寸如果设计不合理，灯头在滚压螺纹工序中容易出现裂纹，绝缘凸点的高度如果不符合规范，会导致灯泡装入灯座后出现接触不良的问题。

　　对于教学场景而言，全视角线框模型能够让初学者清晰理解灯泡的内部结构组成，区别于实体模型只能观察外部轮廓的局限，360度旋转查看时可以逐层观察从外到内的结构层级，理解每个部件的实际作用：玻壳承担密封与透光作用，灯丝支架承担固定灯丝、传导电流的作用，灯头承担机械连接与导电接入的作用，绝缘基座承担正负极绝缘隔离的作用。在工业照明产品的开发流程中，这类精准的参数化模型还可以用于仿真分析环节，导入热仿真软件后可以基于模型的壁厚、材质参数模拟灯泡点亮后的温度分布，验证玻壳不同位置的温度差是否在允许范围内，灯头位置的温度是否会对灯座的塑料部件造成老化影响，提前优化结构设计，避免产品上市后出现过热失效的问题。建模时采用全参数化的草图驱动方式，所有尺寸均关联到全局参数表，设计人员如果需要调整不同功率灯泡的尺寸，只需要修改全局参数中的对应数值，就可以快速生成对应规格的灯泡模型，不需要重新绘制草图，大幅提升同系列产品的建模效率，比如调整玻壳最大外径参数就可以生成不同功率的大尺寸灯泡模型，调整螺纹段参数就可以适配E14、B22等不同类型的灯头规格，具备很强的参数化复用能力。
