带卷边安装座的三角加强支撑结构件

这类带卷边安装位的三角加强支撑件，常应用在流体控制类阀组的安装辅件场景中，作为阀块与安装基面之间的连接支撑结构，承担阀块本体的载荷传递、安装定位以及抗形变补强的作用。在小型液压阀组、气动控制回路的集成安装场景里，这类支撑件不需要额外焊接补强结构，一体成型的结构就能满足常规工况下的支撑强度要求，避免阀块在长期受管路振动、介质压力波动影响下出现安装位松动、连接面密封失效的问题。

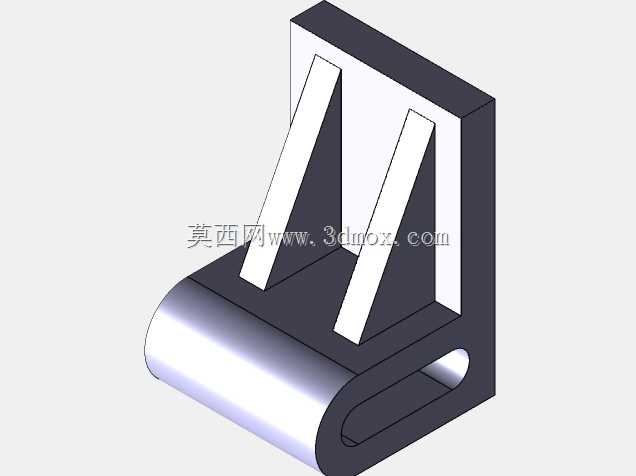

从结构功能来看，该零件底部的卷边结构是核心安装配合位，卷边形成的半圆弧槽可与配套的圆柱安装轴、管型支撑梁配合，实现支撑件沿轴向的滑动调整或绕轴的角度微调，卷边内侧的光滑圆弧面能减少配合面的应力集中，避免长期受载后出现卷边开裂的问题；零件主体的L型立板是主要承载面，垂直方向的立板可与阀块的侧安装面通过螺栓紧固连接，水平方向的底板则承担竖向载荷的传递，两块对称布置的三角加强筋连接立板与底板，在不显著增加零件整体重量的前提下，大幅提升L型结构的抗弯截面模量，抵消阀块安装后对立板产生的倾覆力矩，避免立板受载后向外弯折变形。

设计这类零件时，首先要确定底部卷边的配合尺寸，卷边的内圆弧直径需要与配套安装轴的外径保持合理的配合公差，若采用间隙配合需预留0.02-0.05mm的间隙方便装配调整，若需要固定安装则可设计小过盈配合，装配后通过点焊或顶丝锁紧；卷边的壁厚需要根据支撑的阀块重量核算，常规支撑10kg以内的阀块时，卷边壁厚取3-4mm即可满足强度要求，壁厚过薄会导致卷边受载后张开变形，壁厚过大则会增加材料成本与成型难度。L型立板与底板的厚度通常保持一致，厚度取值与卷边壁厚差值不超过1mm，避免一体成型时因壁厚差过大出现缩痕、应力集中的问题；两块三角加强筋的布置位置需要避开立板上的螺栓安装孔位，筋板的厚度取主体壁厚的0.8倍左右，筋板与立板、底板的连接处需要设置R1-R2的铸造或拉伸圆角，减少连接处的应力集中，避免受冲击载荷时筋板根部断裂。

安装边界方面，这类支撑件的整体宽度通常根据阀块的安装面宽度确定，立板的高度需要匹配阀块侧安装面的孔位高度，保证螺栓安装时不会与阀块内部的流道、其他安装附件产生干涉；底板的长度需要覆盖卷边的整个轴向长度，保证卷边与底板的连接强度，底板上可根据安装需求设置定位销孔或螺栓过孔，当需要将支撑件直接固定在安装基面上时，可通过底板上的孔位实现刚性连接。在实际建模过程中，先绘制L型主体的截面草图，通过拉伸命令生成主体结构，再绘制卷边的截面轮廓沿轴向扫掠生成卷边结构，之后绘制三角筋的草图通过凸台命令生成加强筋，最后对所有锐边进行倒圆角处理，对安装配合面进行公差预留即可完成建模，整个建模过程逻辑清晰，适合刚接触三维建模的设计人员练习基础特征命令的使用，同时也能帮助新手理解结构设计中强度与重量平衡的核心思路。在实际工况应用中，这类支撑件还可根据使用环境选择不同的材料，普通工况下采用Q235钢板冲压成型即可满足要求，在有腐蚀介质的环境中可采用304不锈钢材质，若对零件重量有要求也可采用铝合金挤压成型后做表面阳极氧化处理，不同材料的选择只需要对应调整壁厚参数即可，整体结构的设计逻辑不需要做大幅改动，具备较强的场景适配性。
