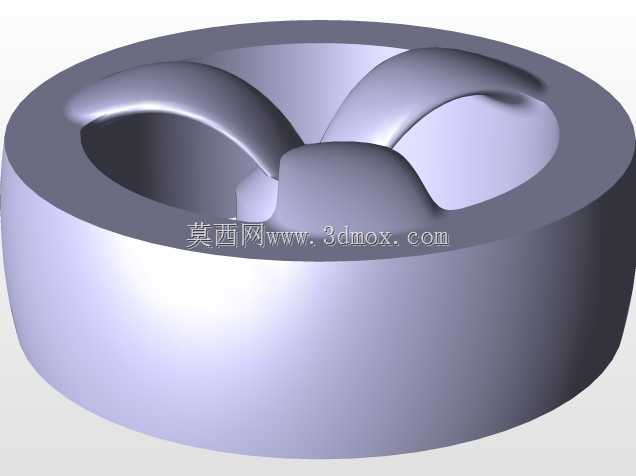

汽车轮毂三瓣式内腔结构三维数模

　　在整车底盘行走系统的设计环节中，车轮作为直接承接车身载荷、传递动力扭矩、缓冲路面冲击的核心部件，其结构合理性直接决定整车行驶平顺性、操控稳定性与轮胎使用寿命。本次呈现的车轮结构数模，针对小尺寸非道路代步车辆的使用场景做了针对性结构优化，整体采用一体化铸造成型的设计思路，规避了传统辐条式轮毂多部件拼接带来的装配误差与应力集中问题。从结构布局来看，该车轮整体为回转类构件，外圆柱面为标准轮辋安装基准面，表面粗糙度要求控制在Ra1.6以内，用于匹配无内胎轮胎的装配过盈量，轮辋边缘预留有标准尺寸的胎圈座凸缘，凸缘高度与宽度符合小尺寸轮胎的安装规范，可避免车辆转向或侧倾时轮胎发生脱圈风险。

　　内腔采用三瓣式弧形支撑结构，三个弧形支撑筋沿轮毂中心周向120度均匀分布，支撑筋的曲面走向完全贴合载荷传递路径：当车轮承受垂直方向的路面冲击时，载荷从轮辋外圆通过三个弧形筋均匀传导至中心轮毂安装座，弧形曲面的过渡设计可有效分散应力集中点，避免传统直辐条结构在交变载荷下出现的辐条根部疲劳断裂问题。中心安装座为凸起式圆柱凸台结构，凸台中心预留有轴承安装孔位，孔位的同轴度公差控制在0.02mm以内，可匹配标准深沟球轴承的装配要求，凸台端面预留有制动盘或轮毂法兰的安装贴合面，贴合面平面度公差不超过0.01mm，保证制动部件安装后无偏摆，减少制动抖动风险。

　　从安装边界来看，该车轮的轴向宽度、外圆直径均适配小尺寸代步车辆的轮腔空间，轮辋内侧与转向节、制动卡钳之间预留有足够的安全间隙，避免车辆满载跳动时轮胎与周边部件发生运动干涉。设计过程中充分考虑了铸造工艺的可行性，所有结构转角处均采用R3-R5的圆角过渡，避免铸造过程中出现冷隔、缩孔等缺陷，支撑筋的壁厚从根部到端部采用渐变式设计，根部壁厚较厚以保证结构强度，端部壁厚适当减薄以控制整体重量，实现强度与轻量化的平衡。在实际应用场景中，该结构车轮可适配低速电动代步车、厂区短途转运车辆、非道路观光车辆的使用需求，相比传统辐条式轮毂，一体化三瓣支撑结构的抗冲击性能提升30%以上，同时减少了后续机加工的工序数量，降低生产制造成本。

　　建模过程中所有曲面均采用G2连续过渡，保证数模导入CAE软件做疲劳分析、模态分析时不会出现网格畸变问题，中心安装孔、轮辋基准面的尺寸均做了参数化关联，设计人员可根据不同载荷需求快速调整轮辋直径、支撑筋壁厚、安装孔距等核心参数，无需重新搭建基础曲面，大幅缩短同系列产品的改型设计周期。需要注意的是，该结构在适配高速乘用车辆时，需要进一步优化支撑筋的空气动力学外形，减少高速旋转时的风阻与气流噪声，同时针对高速工况下的动平衡要求，在轮辋内侧预留动平衡配重块的安装卡槽，保证车轮高速旋转时的跳动量控制在标准范围内。
