异形铰接式锁扣连接件结构设计

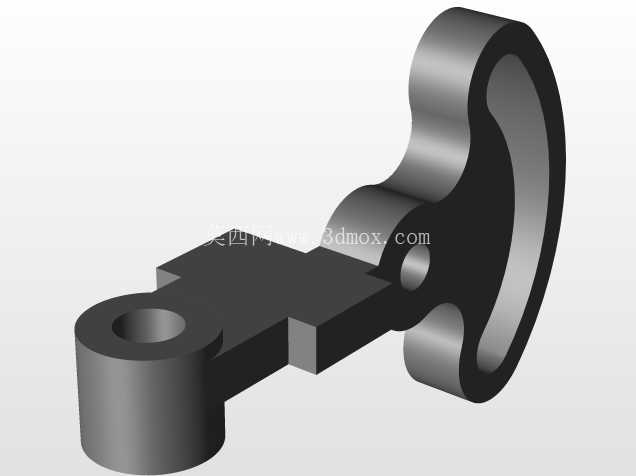

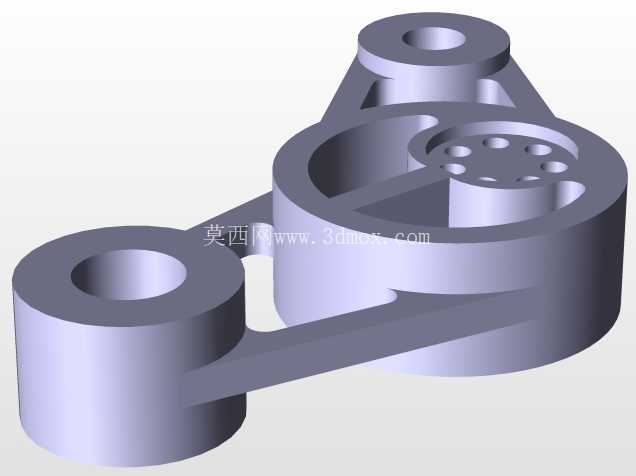

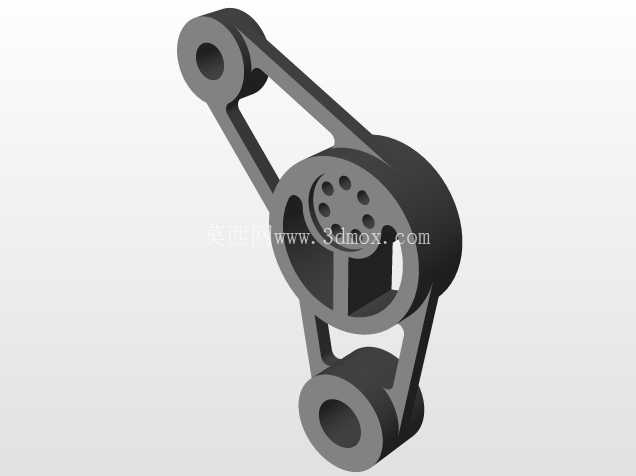

　　做了快十二年结构设计，这类异形铰接锁扣件我经手的没有一百也有八十，很多刚入行的设计师总觉得这类小零件随便画个外形凑合用就行，真到产线装配、现场使用的时候出问题的往往就是这些不起眼的小件。这个零件的应用场景其实覆盖得很广，从工业设备的检修门快装锁扣、小型机电设备的舱盖铰接固定，到民用五金类的箱柜搭扣、特种车辆的内饰件卡扣，都能看到同结构逻辑的零件身影，别看着外形不规则，每一处弯折和孔位都是跟着装配边界和受力要求来的。先讲大家最容易忽略的安装边界，这个零件上端的同轴通孔是整件的主铰接回转位，孔的同轴度公差要控制在0.02mm以内，装配的时候穿入对应直径的圆柱销轴，要保证转动时没有卡滞、径向窜动量不超过0.1mm，这个孔的周边做了加厚的凸台结构，不是为了好看，是因为铰接位是整件受力最集中的位置，日常开合过程中所有的拉扯力、扭转力都会先作用在这个孔位上，如果壁厚做薄了，反复受力几千次就会出现孔位失圆、甚至开裂的问题。

　　中间的阶梯凸台结构是定位用的，装配的时候这个凸台会卡入对应安装基座的预留卡槽里，不需要额外打定位销，就能限制零件在销轴轴向的窜动，同时还能承担一部分横向的剪切力，避免所有受力都集中在销轴上，很多新手设计的时候会把这个位置做成等厚的平板，装配之后零件晃荡不说，用不了多久销轴就会被磨出凹槽。下端的弧形弯边结构是锁合工作面，这个曲面的弧度不是随便扫掠出来的，要和配套的锁钩行程完全匹配，锁合过程中弧形面会顺着锁钩的导入角滑入到位，最终形成过盈配合的锁止状态，不会因为设备运行的振动出现松脱，弯边的内侧做了微小的倒角，一方面是避免装配的时候刮伤锁钩的表面镀层，另一方面也能减少锁合过程中的摩擦阻力，让开合手感更顺畅。

　　设计的时候我特意把零件的弯折处都做了R角过渡，没有用直角折弯，这是考虑到钣金冲压或者金属粉末冶金成型的工艺性，直角位置在成型的时候容易出现应力集中，后续做表面处理的时候也容易积留药液，导致镀层不均匀生锈，R角的大小是根据材料厚度算的，一般取材料厚度的1.2到1.5倍，既能保证成型的时候不会出现开裂，也不会因为R角过大导致装配间隙超差。再讲实际使用的功能特性，这个零件属于典型的随动铰接锁止件，不需要额外的弹性元件，依靠自身的结构形变就能完成锁合和解锁的动作，上端的铰接位固定在基座上，下端的弧形钩边绕铰接点转动完成锁止，整个动作行程大概在15度到20度之间，操作的时候不需要太大的按压力，手感反馈很清晰，锁止到位之后会有明确的触感反馈，操作人员不需要额外检查就能确认是否锁合到位。很多人设计这类零件的时候会把受力方向搞反，这个零件的受力方向是沿着下端弧形边的切线方向，所以在做结构加强的时候，加强筋的走向要和受力方向保持一致，要是把加强筋做在垂直受力的方向，根本起不到加强的作用，反而会增加零件的重量和成型难度。还有中间那个小的通孔，很多人以为是工艺孔，其实这个孔是用来挂装复位拉簧的，在一些需要自动回弹的使用场景里，在这个孔和基座之间装一个小拉簧，解锁之后零件会自动回弹到打开位置，不需要手动掰回位，这个孔的位置是经过力矩计算的，拉簧的拉力力矩刚好和零件的自重力矩平衡，不会出现回弹无力或者拉力过大导致锁合困难的问题。从尺寸边界来说，整件的总高度控制在60mm以内，最大宽度不超过35mm，安装之后突出安装基面的高度不超过12mm，属于非常紧凑的结构设计，不会占用太多的设备内部空间，对于现在越来越追求小型化、集成化的机电设备来说，这种小尺寸的结构件反而更受装配环节的欢迎，不需要在设备外壳或者机架上预留太大的安装空间，也不会和周边的管线、其他零件产生运动干涉。我之前做过同类型零件的失效分析，80%的失效都是因为孔位的硬度不够，反复转动磨损导致间隙变大，所以这个零件在成型之后，铰接孔的位置要做局部的淬火处理，表面硬度达到HRC40到45之间，既保证足够的耐磨性，也不会因为整体硬度过高导致零件变脆，受冲击的时候断裂。

　　还有下端的弧形锁合面，粗糙度要控制在Ra1.6以下，太粗糙的话锁合的时候摩擦阻力太大，操作手感生涩，太光滑的话又容易出现锁止之后受振动松脱的问题，这个粗糙度区间是经过大量实际测试验证的，既能保证操作顺畅，也能有足够的锁止摩擦力。很多刚入行的设计师画这类零件的时候，只会照着测绘的尺寸抄外形，根本不去想每个结构背后的设计逻辑，为什么这里要加厚、为什么那里要做弧度、为什么孔位要在这个位置，这些细节都是在大量的实际使用、失效反馈里一点点调整出来的，不是随便画个外形就能满足使用要求的。这类小零件虽然单个成本不高，但是在整套设备里起到的作用很关键，一旦锁扣失效，可能会导致设备舱门意外打开，轻则造成设备内部的元器件受灰尘、水汽侵蚀，重则可能引发安全事故，所以设计的时候每一处尺寸、每一个公差、每一个工艺细节都要考虑到位，不能因为零件小就放松设计要求。
