微型斜齿轮传动啮合结构设计

　　在小空间动力传输场景中，斜齿轮的应用始终是结构设计环节需要反复打磨的核心部件，不同于直齿轮传动时的瞬时线接触冲击，斜齿轮依靠齿面的渐进式啮合特性，能在紧凑安装空间内实现更平稳的扭矩传递，这套微型斜齿轮结构的设计，正是瞄准了小尺寸动力传输场景下的降噪与承载需求。从实际应用场景来看，这类斜齿轮结构常出现在小型伺服传动单元、精密进给机构、小型动力输出组件中，比如小型自动化设备的末端传动、精密仪器的动力调节机构、小型泵体的动力输入端，都需要这类尺寸紧凑、传动平稳的斜齿轮组件来完成动力的换向与扭矩传递。

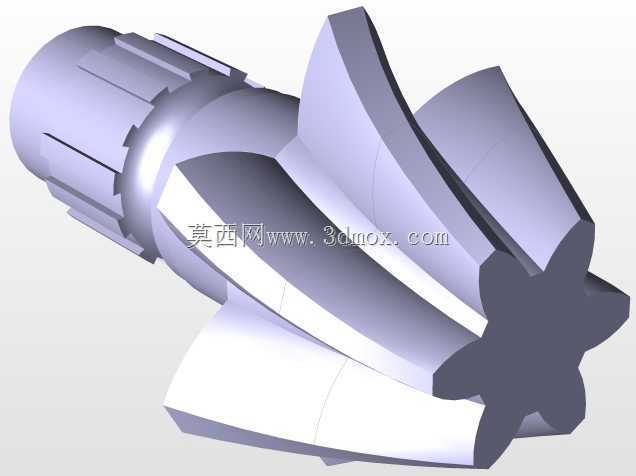

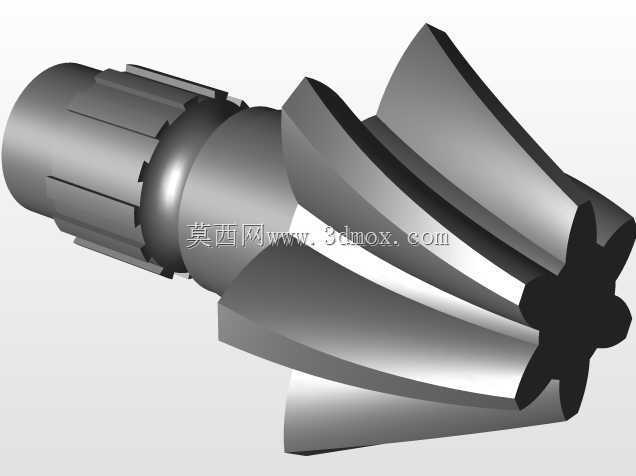

　　设计这套结构时，首先要考虑的是安装边界的约束，从结构外形来看，齿轮输入端采用了带轴向限位的花键轴结构，花键段的外径与配合内花键的公差选用过渡配合，既保证传动过程中不出现周向打滑，也能控制装配时的压入力在合理区间，避免过盈量过大导致轴段应力集中。齿轮的齿向倾斜角度经过反复校核，没有选用过大的螺旋角，毕竟微型结构的轴向承载空间有限，过大的螺旋角会带来额外的轴向分力，对配套的支撑轴承提出更高的载荷要求，反而会压缩整体结构的紧凑性；同时螺旋角也没有过小，否则会失去斜齿轮渐进啮合的降噪优势，趋近于直齿轮的传动冲击特性。

　　齿形部分的设计充分考虑了微型传动的载荷特性，齿顶高系数选用标准值，保证啮合重合度维持在1.2以上，让轮齿在交替啮合过程中始终有至少一对齿处于完全啮合状态，避免出现传动空程。齿根部分做了圆弧过渡处理，没有留下尖锐的应力集中角，毕竟小尺寸齿轮在承受交变扭矩时，齿根位置是最容易出现疲劳裂纹的区域，圆弧过渡能有效分散齿根的弯曲应力，提升组件的疲劳寿命。齿轮的轮毂部分和轴段采用一体化结构设计，没有采用分体式的键连接固定，这也是考虑到微型结构的尺寸限制，分体式连接需要额外预留键槽空间，会削弱轴段的结构强度，一体化结构既能减少装配环节的累积误差，也能提升整体的扭转刚度。

　　从安装适配性来看，轴段的台阶位置做了精准的轴向定位面设计，装配时支撑轴承的内圈可以直接抵靠在台阶端面上，不需要额外添加调整垫片来控制轴向间隙，降低了装配调试的难度。齿轮的输出端齿形部分的外径控制在合理区间，和配对齿轮啮合时的中心距公差控制在IT7级精度范围内，既保证啮合时的齿侧间隙不会过大导致回程误差，也不会因为间隙过小出现卡齿、运转发热的问题。实际运转过程中，这套斜齿轮结构的啮合接触斑点会沿着齿宽方向均匀分布，不会出现偏载导致的局部齿面过度磨损，齿面的粗糙度要求控制在Ra1.6以下，减少啮合过程中的摩擦损耗，提升传动效率。

　　在结构细节处理上，轴段的末端做了倒角引导，方便装配时快速对准轴承内圈和配对传动件的安装孔，不会因为锐边刮伤配合件的表面。花键部分的齿侧间隙选用较小的公差等级，保证传动过程中的周向定位精度，避免频繁正反转时出现冲击间隙。整体结构没有多余的冗余设计，所有尺寸都围绕紧凑安装空间下的平稳传动需求展开，既满足了小空间的安装边界要求，也兼顾了传动过程中的承载能力、运转平稳性和装配便利性，能适配多数小型精密传动场景的使用需求。
