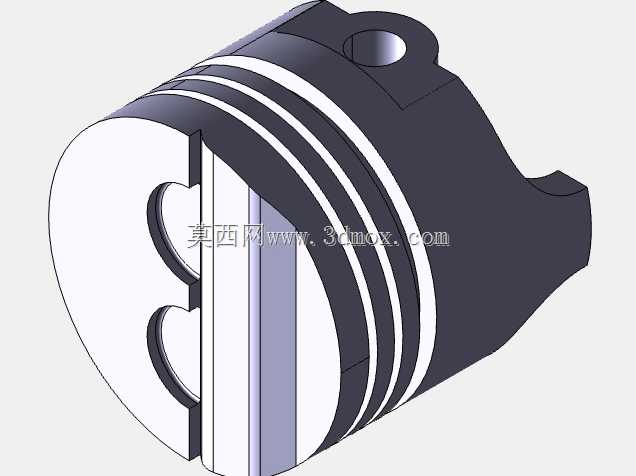

内燃机活塞结构三维设计模型

　　活塞作为往复式动力机械的核心承压部件，其结构设计直接决定了动力转换效率与整机运行寿命，在内燃机、往复泵、压缩机等设备中承担着将工质压力能转化为机械动能的关键作用。从实际工况适配角度出发，该活塞的头部设计了多道环槽结构，用于安装气环与油环，气环负责密封燃烧室与曲轴箱之间的间隙，阻止高压工质下窜，油环则负责刮除气缸壁面多余润滑油，避免机油进入燃烧室参与燃烧，环槽的轴向宽度、径向深度以及槽口倒角都经过匹配计算，既保证活塞环安装后有合理的侧隙与背隙，避免热膨胀状态下出现卡滞，又能限制环的轴向窜动量，减少往复运动中的冲击磨损。

　　活塞顶部的型面设计并非平面结构，而是根据燃烧室的匹配需求做了对应凹腔造型，能够在压缩行程终点组织合理的气流涡流，提升油气混合均匀度，优化燃烧效率，顶部边缘的过渡圆角做了强化处理，可承受工质燃烧瞬间的高温高压冲击，减少应力集中导致的顶部开裂风险。活塞销座部分采用了加厚凸台结构，与活塞本体采用圆弧过渡连接，用于安装活塞销实现与连杆的铰接，销孔的同轴度、圆柱度公差控制在较高精度等级，保证活塞销在交变载荷下的受力均匀，避免出现偏磨导致的销座开裂。

　　裙部作为活塞在气缸内的导向支撑结构，其型线设计考虑了热态下的膨胀变形差异，采用了中凸变椭圆的截面造型，冷态装配时裙部与气缸壁保留合理的配合间隙，当设备运行达到工作温度后，裙部膨胀变形刚好填充间隙，既不会出现敲缸异响，也不会因间隙过小导致拉缸故障。从安装边界来看，活塞的外径尺寸与对应气缸内径做了分组匹配，活塞总高度、压缩高度、销孔中心距等参数都严格匹配对应机型的曲柄连杆机构运动包络，确保活塞运行到上止点时不会与气门、气缸盖发生碰撞，运行到下止点时不会脱离气缸工作面。

　　在实际应用场景中，这类活塞可适配小排量通用汽油机、小型空气压缩机、微型往复泵等设备，设计过程中需要重点考虑往复运动的惯性力平衡，活塞整体重量控制在合理区间，减少曲轴运转的不平衡量，降低整机振动水平。活塞的环岸部分厚度经过强度校核，能够承受活塞环传递的侧压力与气体压力，避免长期交变载荷下出现环岸断裂。销座内部的润滑油道设计可将曲轴箱内的压力机油引导至活塞销表面，实现活塞销与销座、连杆小头之间的充分润滑，减少干摩擦导致的部件烧蚀。裙部表面通常会做石墨涂层或者磷化处理，降低初期磨合阶段的摩擦系数，提升部件的磨合质量，缩短整机出厂前的磨合周期。在三维建模过程中，需要重点验证活塞在往复运动全行程中的干涉情况，确认活塞与气缸壁、连杆、曲轴平衡块之间的最小安全间隙，同时对活塞的热变形、受力变形做仿真分析，优化壁厚分布，在保证结构强度的前提下尽可能降低活塞重量，提升动力响应速度。
