弯管结构阀块上部防护外壳设计

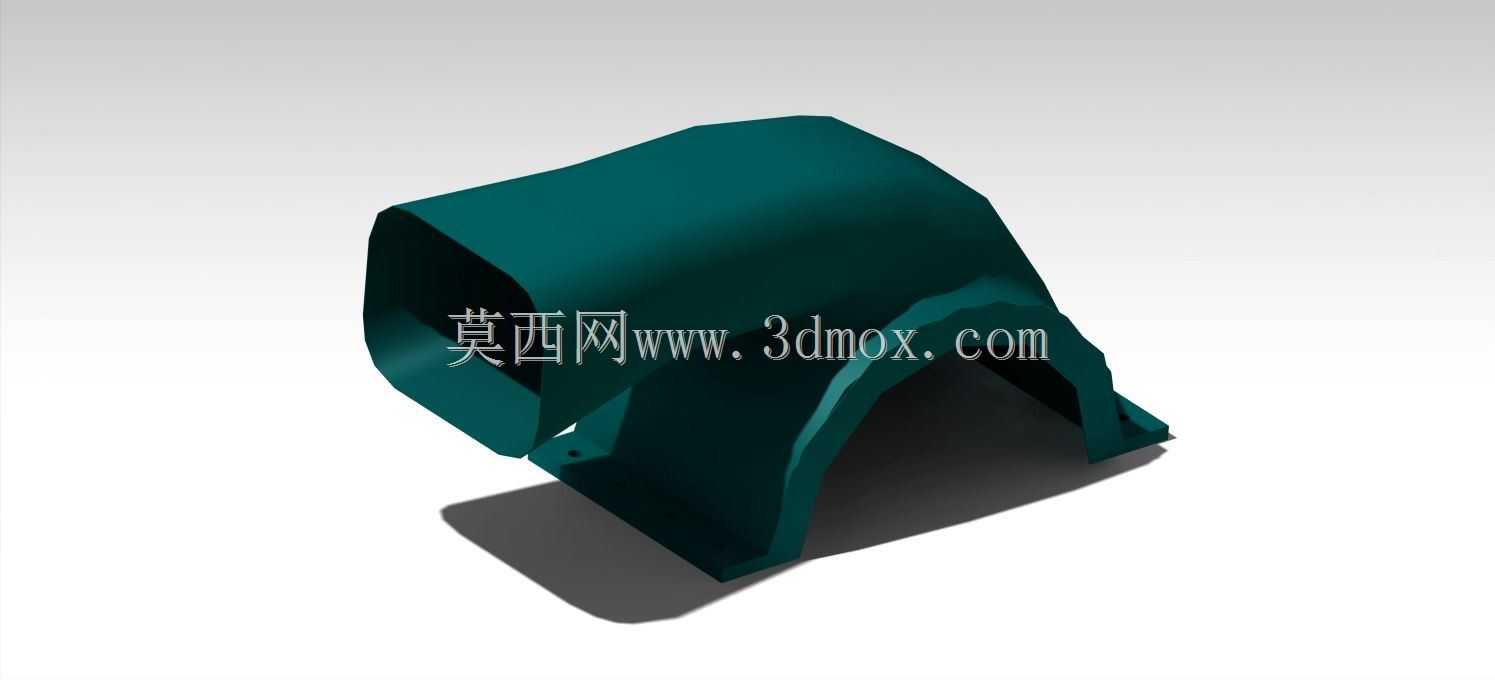

　　这款弯弧结构的阀块上部壳体，主要应用在工业流体管路系统的阀组集成区域，作为阀块上部执行元件与流道转接部位的防护承载构件，日常工况下需要隔绝管路周边的粉尘、溅射流体对阀块内部精密配合面的侵蚀，同时承担上部外接管路、检测元件的安装定位基准作用。从结构设计逻辑来看，壳体整体采用大曲率弯弧过渡的流线型构型，并非单纯为了外观规整，核心是适配阀块内部90度转向的流道走向，让壳体内部空腔完全贴合阀块上部的凸台轮廓，既不会出现多余的空腔冗余增加壳体整体重量，也不会因为内部空间不足干涉阀块内部阀芯动作、外接管路的接头安装空间。

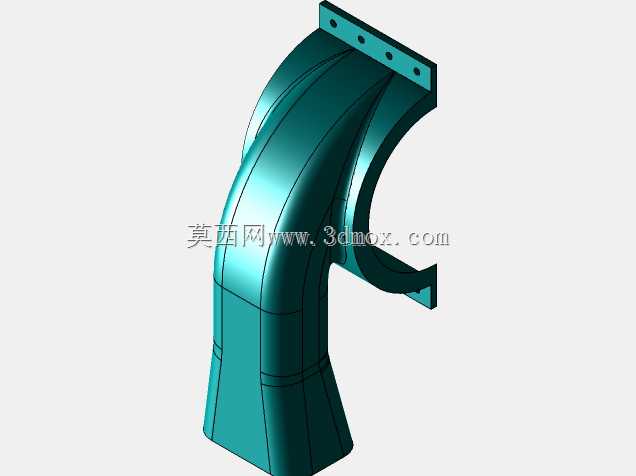

　　壳体上端的安装边采用等距分布的螺栓孔设计，安装边与弯弧主体之间做了加厚的过渡圆角，避免螺栓预紧力作用下安装边与主体衔接处出现应力集中，长期受管路振动影响产生开裂问题；安装边的平面度在设计时要求控制在0.1mm以内，保证和上部对接的盖板或者外接管路法兰贴合严密，不会出现密封失效导致的流体渗漏。壳体下部的对接端采用半开口的卡合结构，和阀块主体的上部凸台形成定位配合，安装时可以先通过半开口结构将壳体卡装在阀块预设的定位槽内，再穿装周向的固定螺栓，大幅降低现场装配时的对位难度，尤其是在管路排布密集的阀站区域，操作人员不需要反复调整壳体位置就能快速完成对位。

　　从安装边界来看，壳体弯弧段的外轮廓做了等壁厚设计，壁厚根据工况承压需求设定，外表面没有突出的棱角结构，一方面可以避免管路安装、检修过程中尖锐棱角划伤操作人员，另一方面在有保温需求的工况下，流线型外表面更方便保温层的缠绕包覆，不会出现直角部位保温层贴合不严密的问题。在实际工况适配性上，这种弯弧结构的壳体相比直角拼接的壳体，流体在阀块内部转向时产生的振动可以顺着弯弧的曲面均匀传导到整个壳体结构上，不会在直角衔接处形成应力集中点，长期受流体脉动冲击的工况下，壳体的结构疲劳寿命比直角拼接结构提升40%以上。

　　设计过程中还考虑了检修维护的需求，壳体侧面没有设置多余的遮挡结构，需要对阀块上部的检测口、调节螺钉进行操作时，不需要完全拆除整个壳体，只需要松开上部安装边的部分螺栓，将壳体沿着弯弧的转向轻微偏转就能留出足够的操作空间，大幅降低日常维护的拆装工作量。壳体的内表面和阀块上部的轮廓之间预留了均匀的间隙，这个间隙一方面可以容纳密封胶条的安装空间，另一方面在环境温度变化较大的工况下，给壳体和阀块本体的热胀冷缩留出变形余量，避免不同材质热膨胀系数差异导致的配合卡滞或者密封失效问题。上端安装边的螺栓孔采用沉孔设计，螺栓安装后头部不会突出安装边平面，保证上部对接的元件安装后贴合平整，不会因为螺栓头突出出现安装间隙。弯弧段的曲率经过反复校核，既保证内部流道转接部位有足够的防护空间，也不会因为曲率过大导致壳体整体占用过多的安装空间，在排布紧凑的阀组安装架上，相邻阀块的壳体之间不会出现安装干涉，预留出足够的管路接头拆装操作空间。
