阀类设备用凹凸嵌合式定位机器块

　　在工业流体控制的阀组集成装配场景里，这类凹凸嵌合结构的定位块，是阀块组件拼装过程中保证配合精度的核心小件，很多人做阀组集成设计时容易忽略这类定位构件的公差匹配，最后总装时出现阀片错位、密封面压合不均的问题，返工调整的成本往往比单个构件的设计成本高好几倍。从实际装配逻辑来看，这个构件的核心作用是在多片阀块叠装时提供径向与周向的双重定位，替代传统圆柱销定位时需要双侧配铰孔的工序，凹凸互锁的结构在装配时可以直接滑入对位，不需要反复调整销孔同轴度，对于小批量多规格的阀组定制生产来说，能省下不少配作工时。

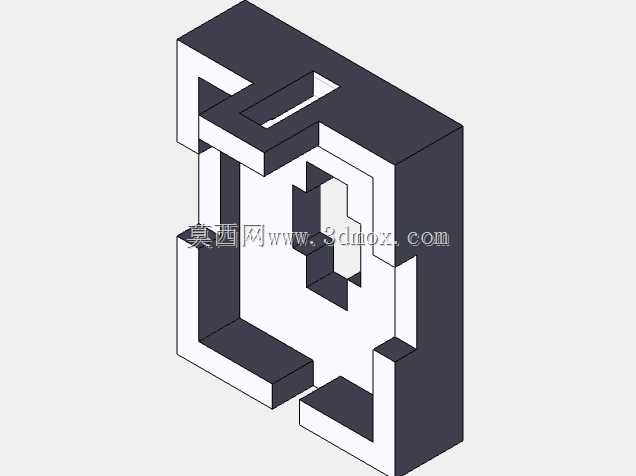

　　设计这类构件的时候，首先要考虑的是嵌合面的配合公差，凸台与凹槽的单边间隙通常控制在0.02-0.05mm之间，间隙太小会导致装配时卡滞，尤其是在车间现场有少量切削残留或者轻微锈蚀的情况下，过盈倾向的配合很容易装拆困难；间隙太大则会失去定位意义，阀片叠装后出现偏移，导致内部流道对不齐，产生流体压损增大甚至内泄的问题。从外形结构来看，这个构件采用整体块状结构，外轮廓为规整矩形，安装时可以直接嵌入阀块预制的安装槽内，不需要额外设计突出的安装耳，整体安装边界完全贴合阀块的安装腔尺寸，不会占用阀组外部的多余空间，对于紧凑型集成阀组的空间布局非常友好。凹凸结构的设计采用了非对称布局，这一点是特意做的防呆设计，装配时不会出现方向装反的问题，很多现场装配故障都来自于对称零件的错装，非对称的嵌合结构可以从物理上避免反向装配的可能，不需要额外在零件表面做装配标识，即使是新入职的装配工人也能快速完成正确对位。构件的壁厚设计做了等厚处理，所有受力部位的壁厚保持均匀，避免在热处理或者长期受力时出现应力集中导致的变形，毕竟阀组在长期带压工作时，内部的液压力会持续对定位构件产生剪切作用力，均匀的壁厚可以让应力均匀分散，不会出现局部应力过载断裂的问题。

　　在流道避让的设计上，构件的凹槽位置刚好对应阀块内部的流道开孔位置，不会遮挡流体通路，同时嵌合面的贴合位置刚好避开密封槽的安装区域，不会影响密封圈的压缩量，很多新手设计这类定位件时容易忽略密封件的安装空间，定位块突出的部分压到密封圈，导致密封失效出现外漏。从安装流程来看，这个构件不需要额外的紧固件固定，依靠嵌合结构的摩擦力以及阀块叠装后的压紧力就可以完成固定，拆修的时候只需要拆开阀块的压紧螺栓就可以直接取出构件，不需要额外拆卸销钉或者紧固件，对于阀组的后期维护非常方便，尤其是在设备现场没有专用拔销工具的情况下，这种无紧固件的定位结构优势非常明显。

　　另外，构件的所有棱边都做了0.2mm的倒角处理，一方面是去除加工毛刺，避免装配时毛刺掉落进入阀组内部划伤密封件或者堵塞节流孔，另一方面倒角可以在装配时起到导向作用，即使两个配合件有轻微的位置偏差，也可以顺着倒角滑入正确位置，降低装配对位的难度。在实际工况适配方面，这种结构的定位块可以适配常规的矿物液压油、水乙二醇等多种流体介质的阀组使用，构件本身的材质如果选用和阀块一致的铝合金或者碳钢，还可以避免不同金属接触产生的电位腐蚀问题，延长阀组的整体使用寿命。很多人觉得这类小构件不需要特意做三维建模验证，直接在二维图上画个轮廓就投产，实际上这类嵌合结构如果不做三维干涉检查，很容易出现凸台高度和凹槽深度不匹配的问题，要么叠装后出现间隙，要么凸台顶死导致阀块压合不到位，通过三维建模提前验证配合行程、安装间隙、避让空间，才能避免投产之后出现批量的零件报废。
