双齿辊式粉碎设备结构设计与运动仿真

在固废处理、矿产加工、生物质资源化、橡塑回收等多个工业场景中，物料的前置粗碎环节直接决定了后续筛分、研磨、分选工序的处理效率与能耗水平，这款双齿辊式粉碎设备的结构设计，完全围绕实际生产中粗碎工序的工况需求展开，没有冗余的装饰性结构，所有部件的选型与排布都服务于稳定破碎、低故障、易维护的核心目标。

从实际用途来看，这款设备主要针对粒径100mm以内的脆性、中硬度物料做粗碎作业，比如废塑料块、秸秆压块、低硬度矿石、工业边角料、建筑废弃物碎块等，通过两个相向转动的带齿辊轴对物料施加挤压、剪切、劈裂的复合作用力，将物料破碎至20-30mm的出料粒径，适配后续细碎、输送或者分选工序的进料要求，相比锤式破碎设备，它的过粉率更低，针对韧性物料的卡料概率更小，运转时的冲击载荷也更平稳。

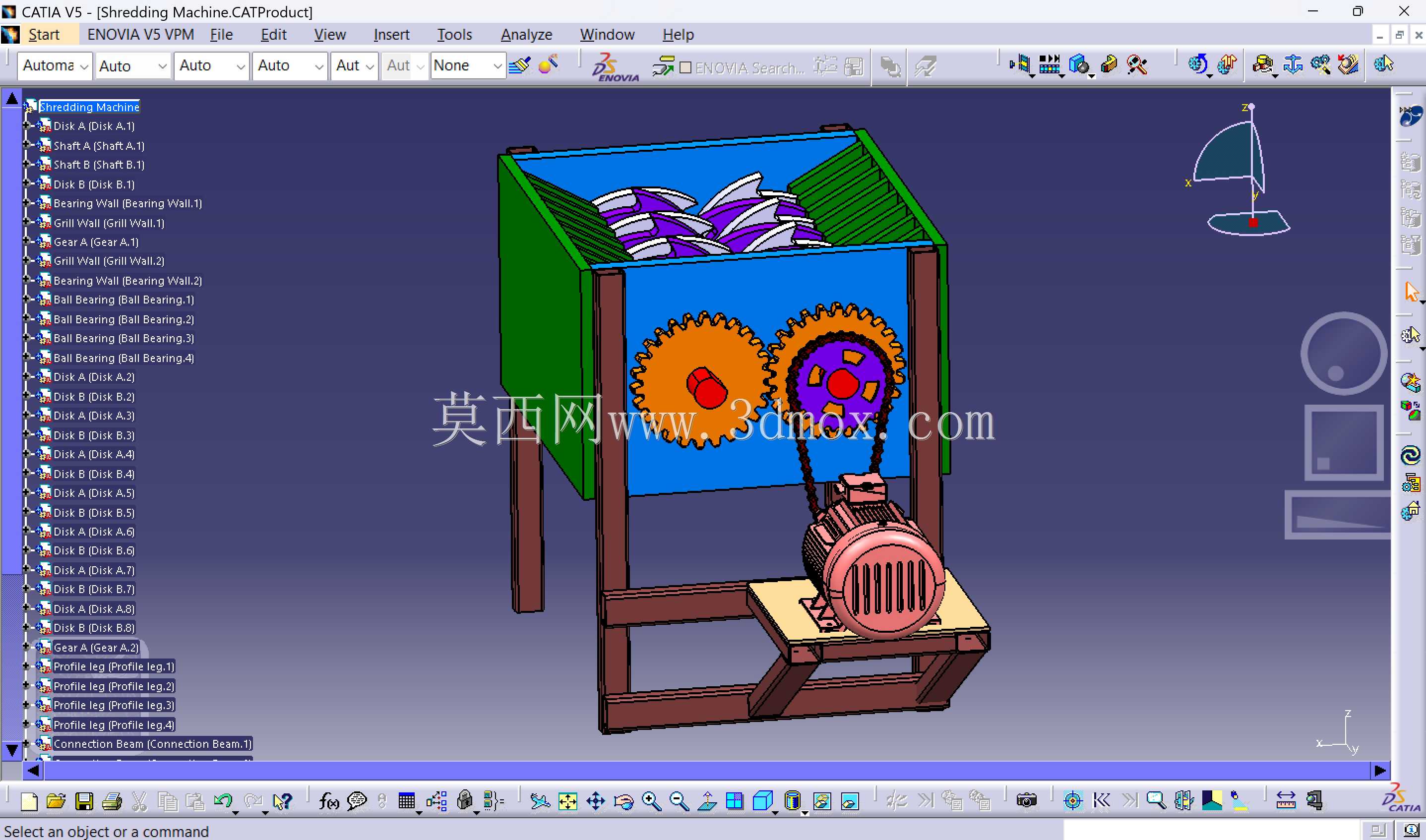

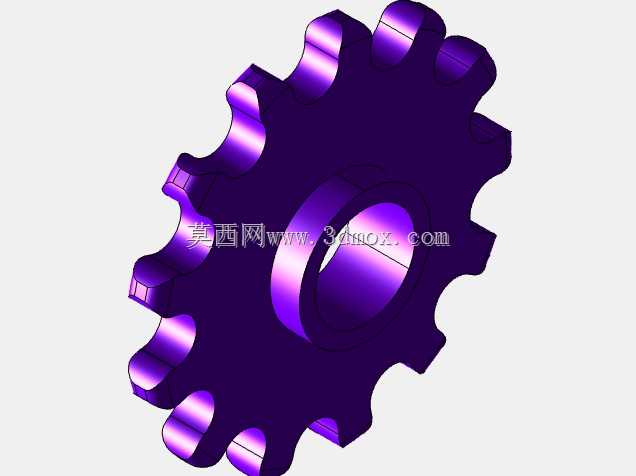

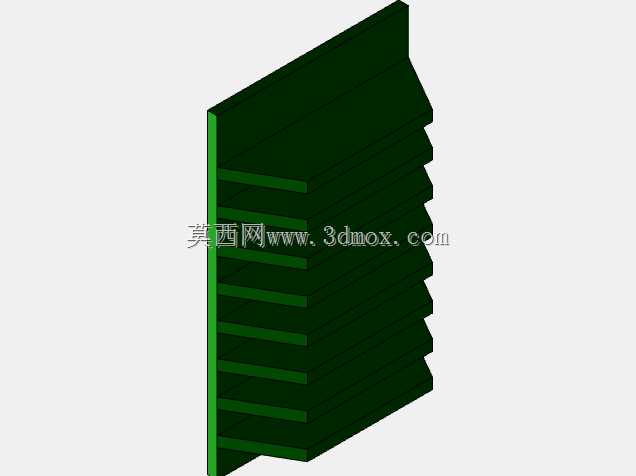

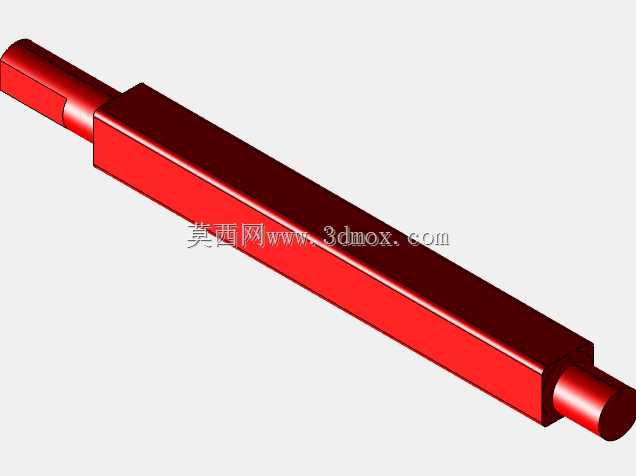

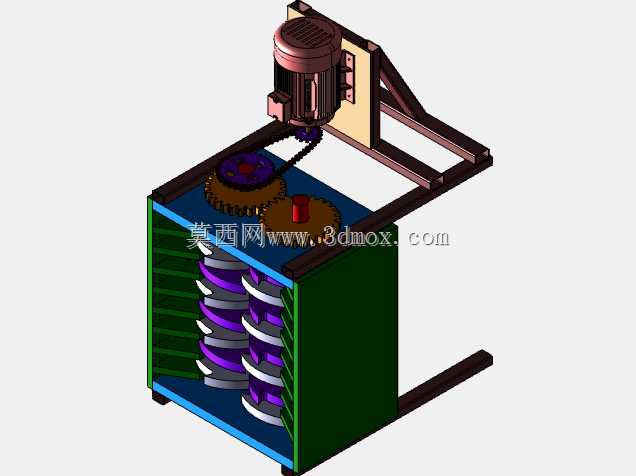

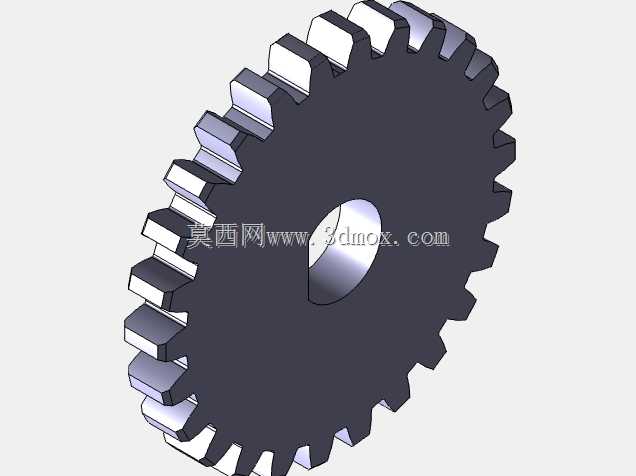

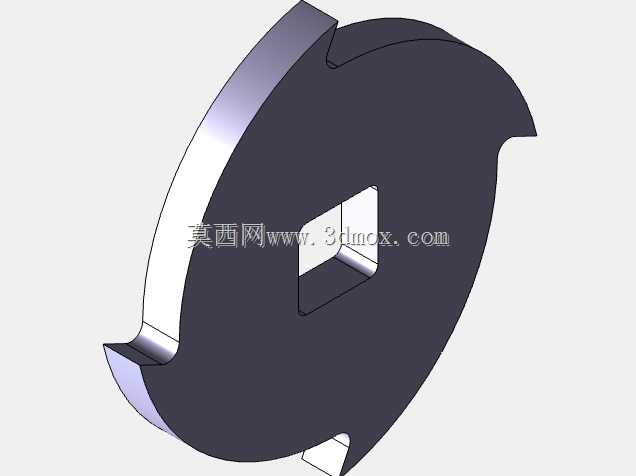

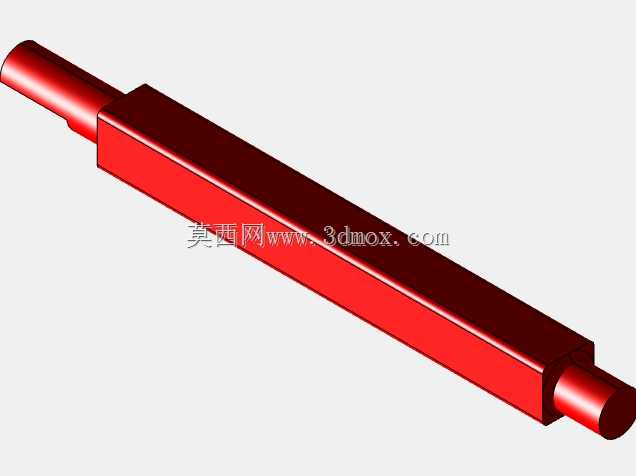

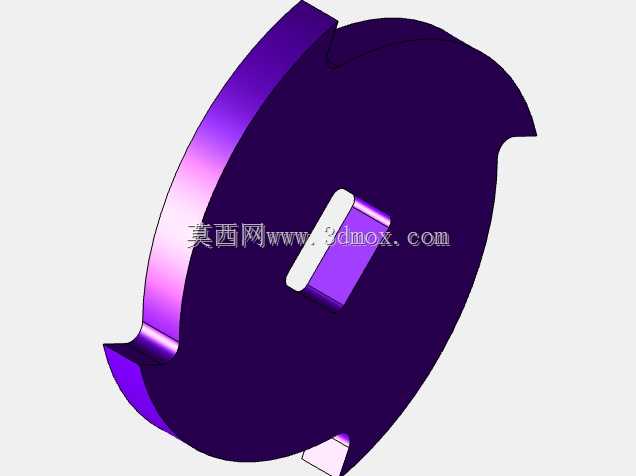

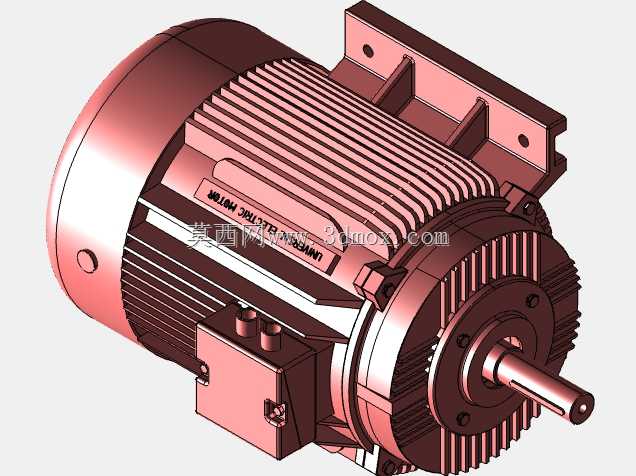

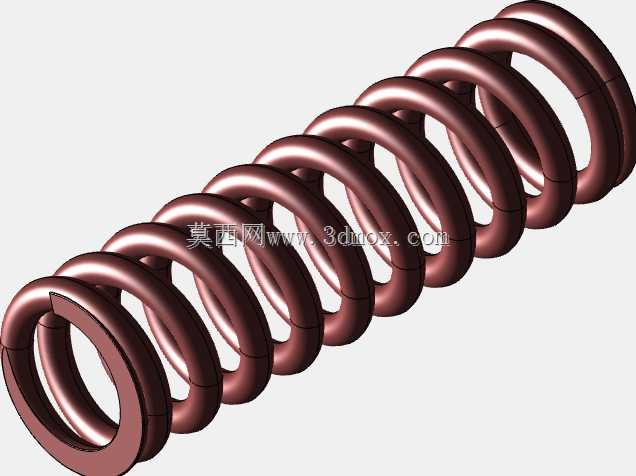

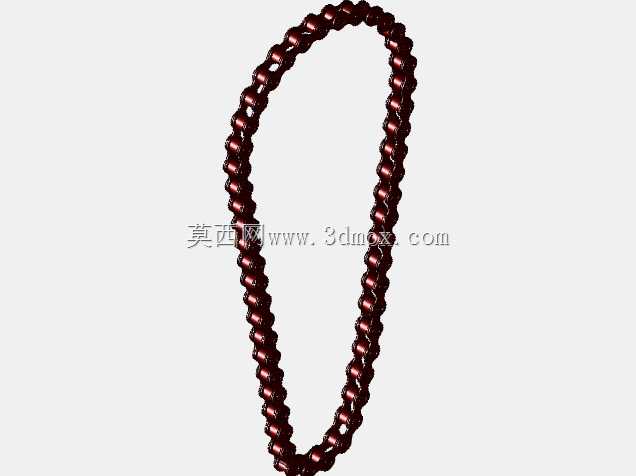

设备的功能特性完全围绕粗碎工况的痛点设计：破碎腔采用上宽下窄的梯形进料结构，进料口的敞口宽度匹配常规皮带输送机的落料宽度，避免物料迸溅的同时保证进料顺畅，腔体内壁加装了耐磨衬板，直接通过螺栓固定在机架上，磨损后可以快速拆卸更换，不需要整体拆解腔体；两个平行布置的破碎辊轴上，交错排布了带锋利刃口的破碎齿，齿形采用渐开线排布，转动过程中相邻辊的齿槽相互嵌合，既可以对大块物料形成咬合拉扯的作用力，又能避免湿黏物料卡在齿缝之间；传动部分采用齿轮啮合的硬传动结构，主动辊轴通过联轴器直接与驱动电机连接，主动辊端的传动齿轮与从动辊端的齿轮直接啮合，保证两个辊轴的转速完全同步、转向相反，不需要额外的同步带或者链条传动，减少了易损件的数量，也避免了传动打滑导致的辊轴转速差卡料问题；驱动电机安装在机架下部的独立安装平台上，平台与主框架之间加装了减震垫，减少电机运转时的振动传递到整个机架，降低设备运行的共振噪音。

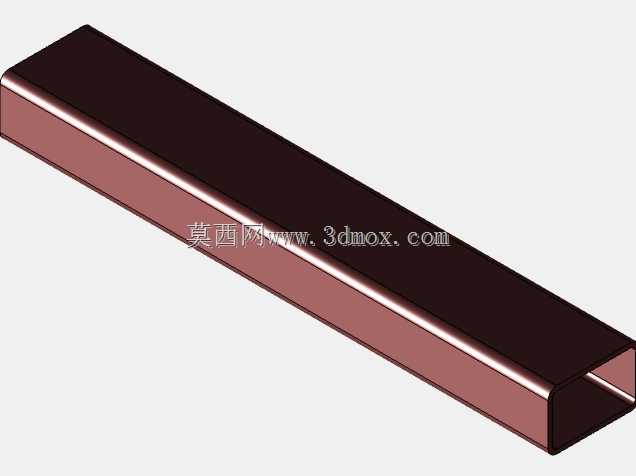

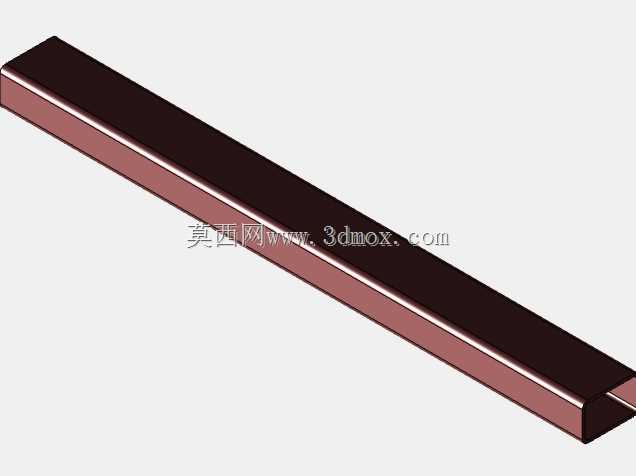

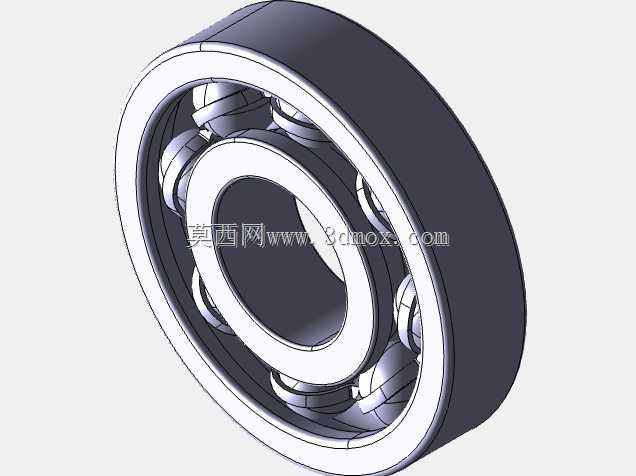

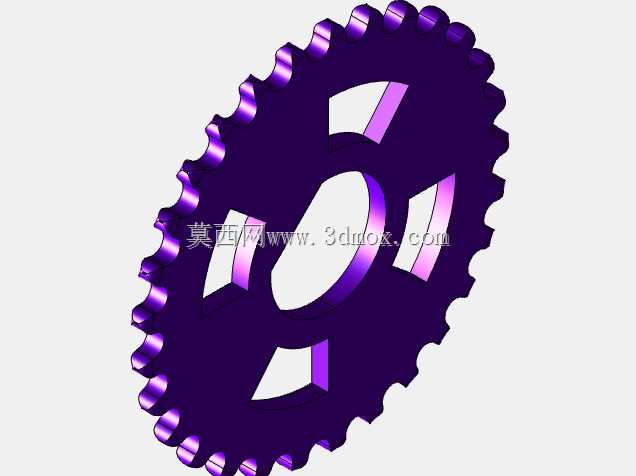

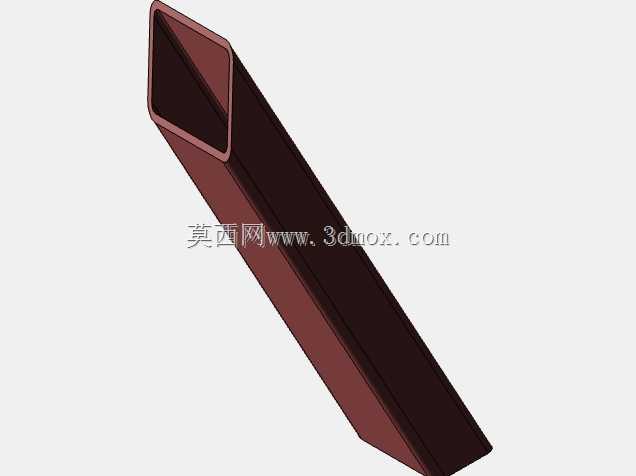

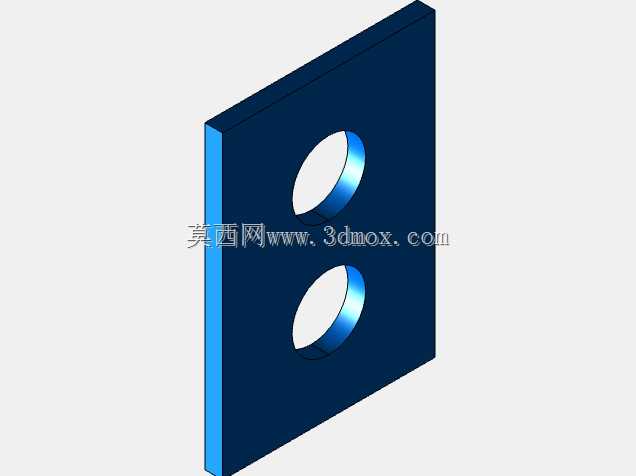

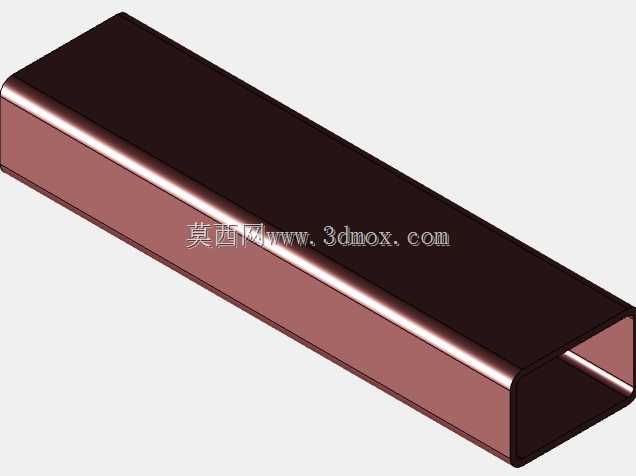

整个设计的思路完全从实际装配与维护的角度出发，没有追求花哨的外观结构：机架采用型钢焊接的框架式结构，四条支撑腿的底部预留了地脚螺栓安装孔，安装时可以直接固定在混凝土基础或者钢制平台上，整体重心落在机架支撑面的几何中心位置，满载运转时不会出现偏载倾覆的问题；两个破碎辊轴的两端都采用带座外球面轴承固定在机架侧板上，轴承座的安装位置设计了可调的长圆孔，通过调整轴承座的间距，可以微调两个辊轴之间的间隙，从而适配不同出料粒径的生产需求，调整完成后通过锁紧螺栓固定即可，不需要更换任何零部件；传动齿轮外侧加装了全封闭的齿轮防护罩，避免运转过程中杂物卷入齿轮啮合区，也能防止齿轮润滑脂飞溅污染物料，防护罩上预留了注油孔，日常维护时不需要拆解防护罩就能完成齿轮的润滑作业；电机的安装位置设计了张紧调节结构？不，这里采用的是刚性联轴器直连，所以只需要保证电机轴与主动辊轴的同轴度即可，安装平台上的定位螺栓孔预留了微调余量，装配时可以通过百分表打表调整同轴度，减少联轴器的偏磨损耗。

从安装边界与外形尺寸来看，设备整体的长宽高尺寸适配中小型生产线的安装空间，进料口的高度匹配常规1.2米高度的上料皮带机出料端，不需要额外搭建过高的进料平台；出料口位于两个辊轴的正下方，开口尺寸完全覆盖两个辊轴的长度方向，破碎后的物料可以直接落到下方的出料皮带或者集料斗里，不会出现积料堵料的问题；设备的侧面预留了足够的维护空间，轴承座、齿轮防护罩、电机的位置都在操作人员站立可及的范围内，日常检查轴承温度、齿轮润滑状态、紧固螺栓松紧度的时候，不需要拆解主体结构就能完成；所有的转动部件都做了安全防护设计，除了齿轮防护罩之外，联轴器位置也加装了防护罩，避免操作人员误触转动部件发生安全事故。

在运动仿真的验证过程中，重点校核了齿轮啮合的侧隙、破碎辊转动时的齿形运动轨迹、机架在满载载荷下的形变位移，确认两个辊轴在转动过程中，破碎齿不会发生干涉碰撞，齿轮传动的重合度满足平稳传动的要求，电机启动时的冲击载荷不会导致机架的形变超过许用范围；同时也验证了卡料工况下的载荷传递路径，当有不可破碎的硬物进入破碎腔时，载荷会通过辊轴传递到轴承、机架，整个结构的强度储备足够应对短时的冲击载荷，不会出现轴类断裂或者机架开焊的问题。整个设计完全遵循机械设计的常规准则，所有的标准件都采用国标通用规格，采购替换非常方便，不需要定制特殊规格的零部件，能够有效降低设备的制造与维护成本。
