V12汽车发动机精密装配结构设计

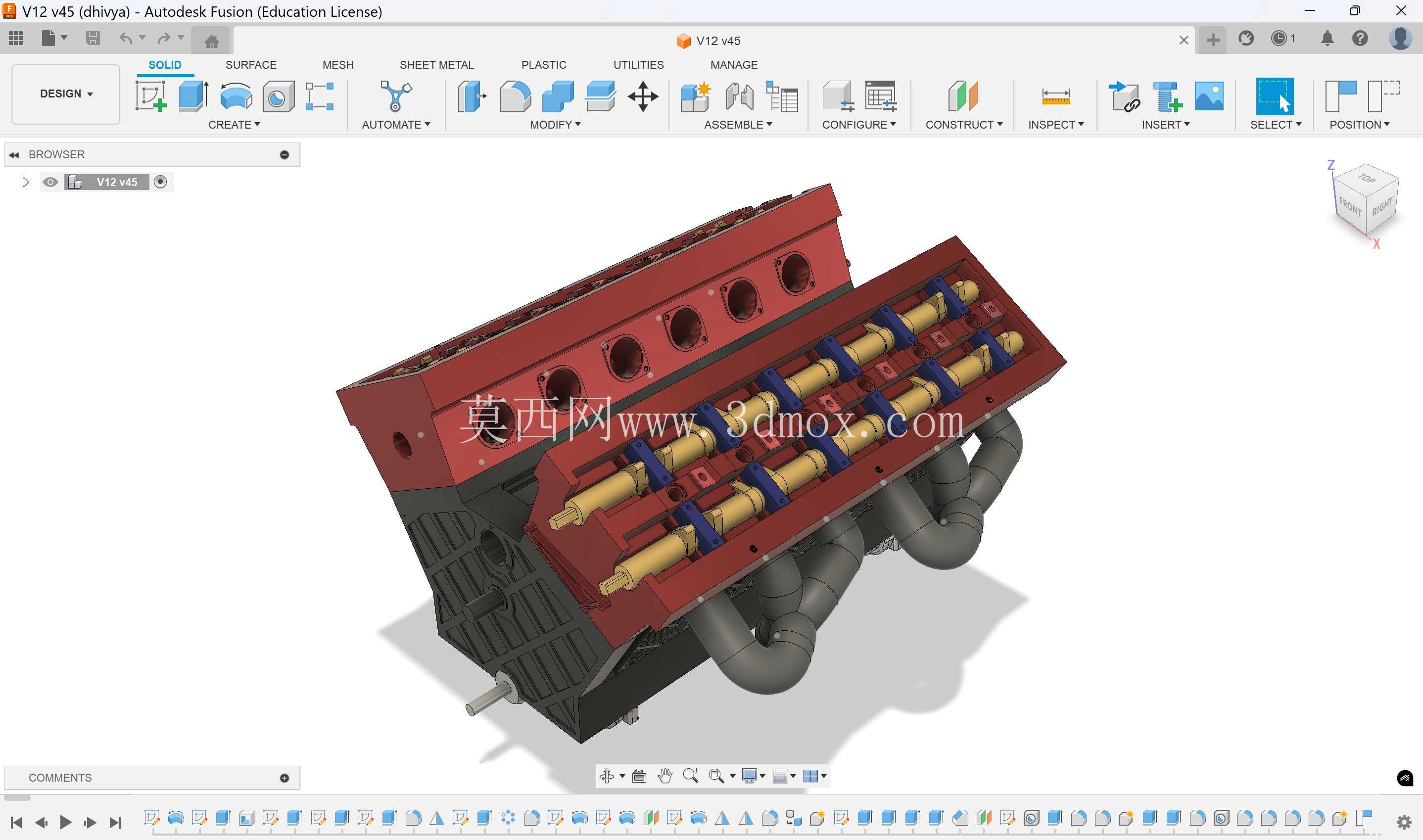

在高性能乘用车辆、专业赛事赛车以及高端定制改装车的动力系统开发环节，V型12缸发动机始终是大排量动力输出方案的核心选型之一，这类动力单元的三维装配模型，是结构设计阶段完成部件干涉校验、装配工艺验证、周边附件匹配的核心载体。从实际工程落地的视角来看，这套V12发动机的装配结构完全遵循量产动力单元的布局逻辑，采用60度夹角的V型缸体布局，两侧各排布6个气缸单元，这种夹角设计能够在保证12个气缸进气、排气路径顺畅的前提下，将整机的宽度控制在整车发动机舱的安装边界内，避免出现缸体与轮拱、防火墙、前副车架的安装干涉，同时V型布局能够有效抵消曲轴运转过程中的一阶、二阶振动，降低整机运转时的动不平衡量，减少对整车悬置系统的载荷要求。

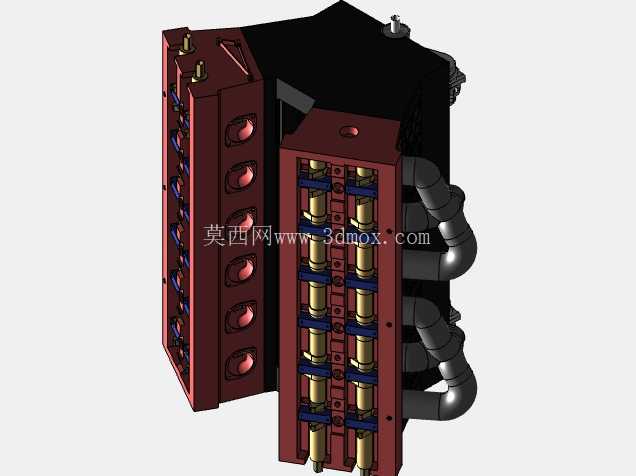

模型中完整还原了发动机的核心功能部件，包括分体式设计的缸体、缸盖结构，每一个气缸对应的进排气门组件、凸轮轴传动结构、活塞连杆组件都按照实际装配关系完成配合，其中活塞与缸套的配合间隙、连杆轴颈与曲轴的配合公差、凸轮轴与轴承盖的安装定位，都严格遵循内燃机设计的公差规范，能够直接用于装配流程的模拟验证。排气系统采用等长排气歧管设计，每一侧的6个排气歧管都经过路径长度匹配，保证各缸排出的废气到达排气汇聚端的时间差控制在合理范围内，既能够提升排气效率、降低排气背压，也能为后续涡轮增压系统的匹配预留足够的安装空间，避免出现排气脉冲相互干扰的问题。

从设计思路层面来看，这套模型在搭建过程中优先保证了核心运动部件的运动包络正确性，曲轴旋转过程中，连杆的摆动范围、活塞的上下止点位置、气门的升程行程都完全符合内燃机的工作循环逻辑，不会出现运动部件之间的静态或动态干涉。缸体下部的曲轴箱结构采用加强筋布局，在曲轴主轴承座位置设置了横向加强结构，能够承受高转速、大扭矩输出下的曲轴载荷，避免缸体出现结构变形；缸盖部分的冷却水道、润滑油道都预留了完整的通路空间，能够匹配后续冷却系统、润滑系统的管路布置，不需要对缸体主体结构进行二次修改。

针对实际装车的安装边界，这套模型的整机安装点都按照前置后驱车型的动力舱布局进行了预留，发动机前端的轮系安装面能够匹配发电机、空调压缩机、水泵、转向助力泵的附件安装位置，后端与变速器连接的法兰面定位尺寸符合通用大排量动力单元的匹配规范，不需要额外设计转接法兰即可完成与主流纵置变速器的对接。进气歧管的布置位于V型缸体的夹角中间位置，能够有效缩短进气路径，提升进气响应速度，同时预留了节气门体、进气压力传感器、喷油嘴的安装定位结构，能够直接用于进气系统的性能仿真计算。

在零部件的细节处理上，每一个紧固件的安装位置、密封件的布置位置都有明确的结构体现，比如缸盖与缸体连接的缸盖螺栓按照顺序排布，气缸垫的压合边界清晰，气门室盖的密封胶条安装槽结构完整，这些细节能够直接指导生产环节的装配工艺制定，明确每个部件的安装顺序、扭矩要求，减少实际装配过程中出现的错装、漏装问题。同时模型中各部件的分模面、加工基准面都有明确的标识，能够为后续零部件的加工工艺制定提供参考，比如缸体的主轴承孔加工基准、缸盖的气门座圈加工基准，都在模型结构中预留了对应的工艺凸台位置，不需要额外调整毛坯结构即可完成加工工序。

对于从事动力总成设计、车辆改装、内燃机教学的从业者来说，这套完整的装配模型能够直接用于结构方案评审、运动仿真验证、教学演示等多个场景，不需要从零开始搭建基础结构，能够大幅缩短前期方案设计的周期，同时所有结构都遵循实际工程设计规范，不存在结构原理性错误，能够避免设计过程中出现方向性偏差。
