摆式蒸汽机结构装配与运动仿真设计

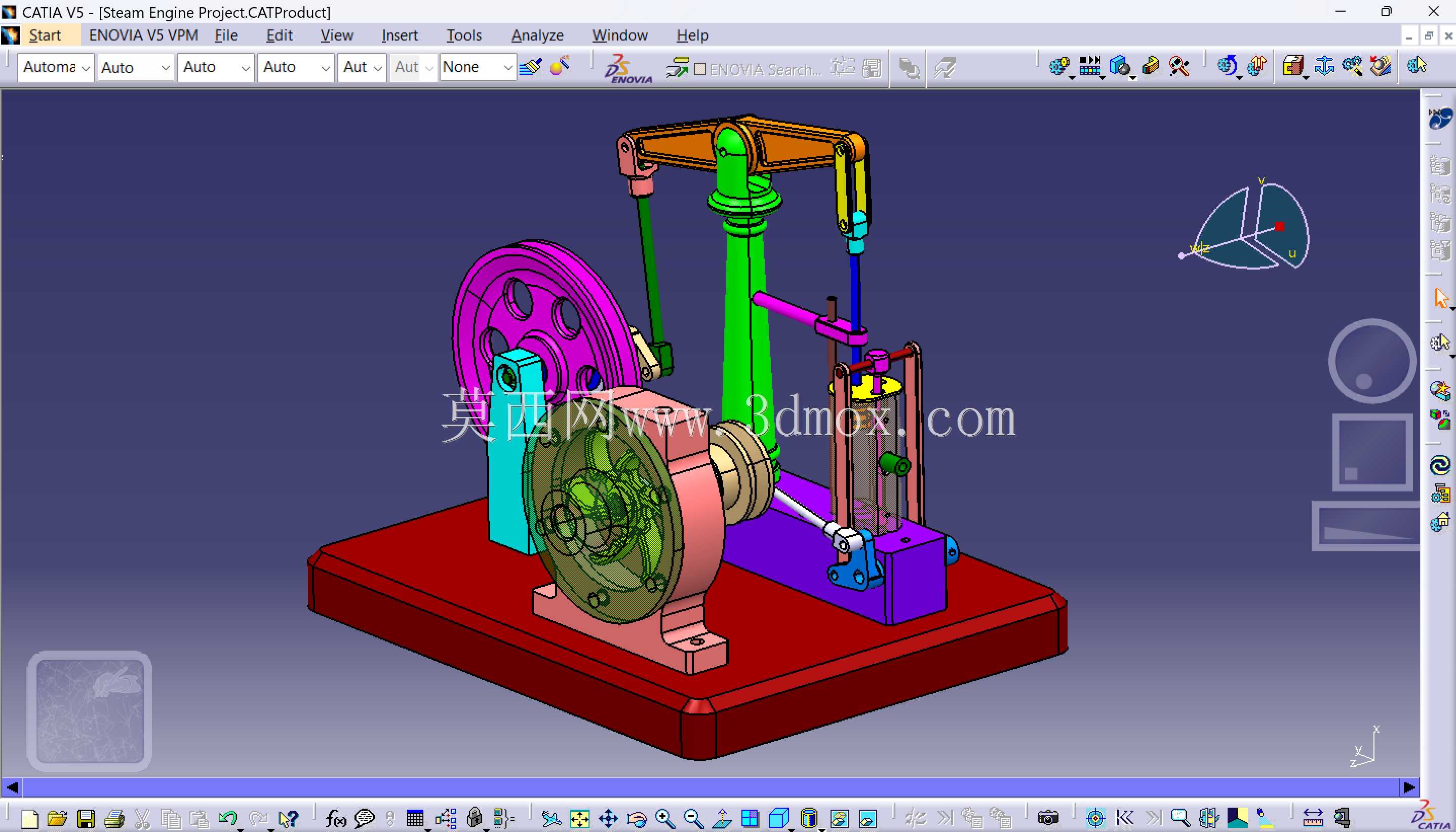

这套摆式蒸汽机三维装配结构，完整还原了经典往复式蒸汽动力装置的核心传动逻辑，可直接用于动力原理教学演示、小型复古动力装置改装参考、机械结构课程设计实训等场景。从实际应用层面看，这类结构早期广泛应用于小型工厂动力输出、船舶辅机驱动、教学演示教具制作，即便在当下，也是机械原理教学中讲解热能转机械能、曲柄连杆运动转换的核心载体，不少蒸汽动力爱好者也会参考这类结构制作可实际运行的缩比动态模型。

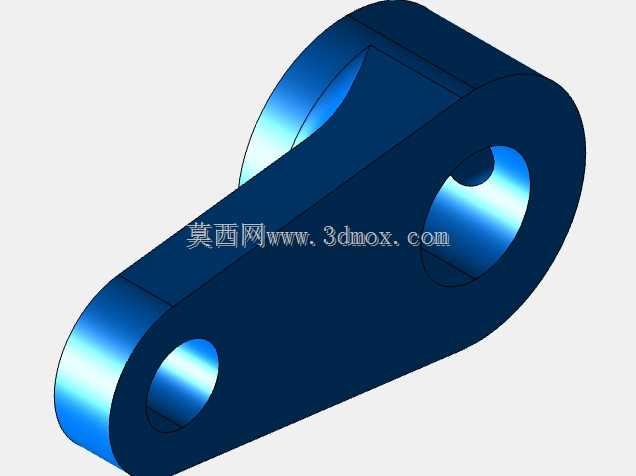

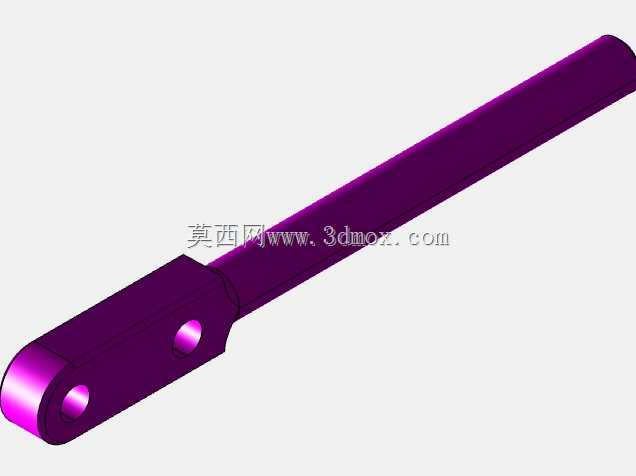

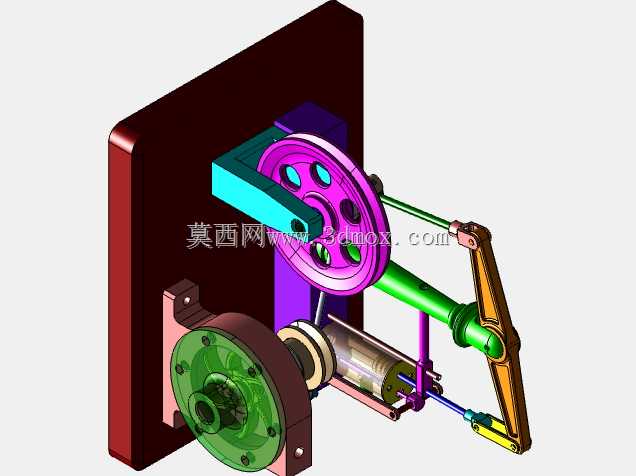

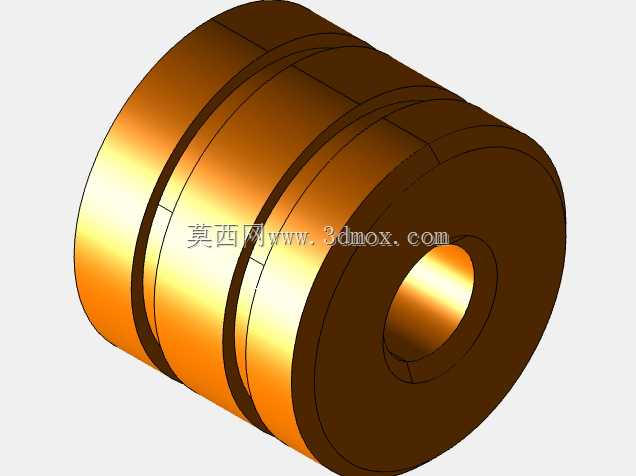

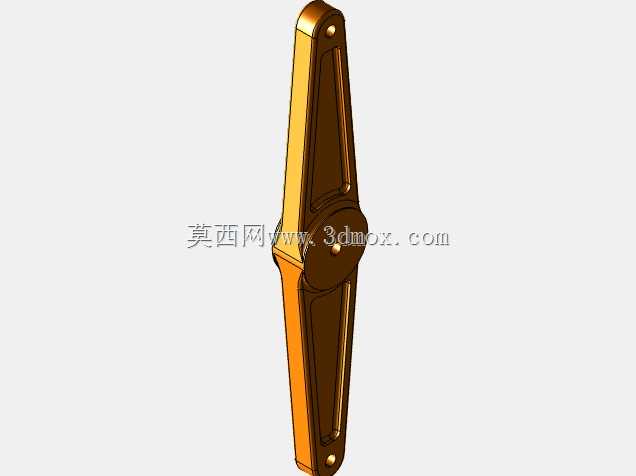

整个装置的功能逻辑围绕蒸汽能量转换搭建：高压蒸汽进入气缸后推动活塞做上下往复直线运动，通过十字头结构连接的连杆将直线动力传递给飞轮端的曲柄，把往复运动转换为飞轮的连续旋转运动，飞轮储存的转动惯量又能带动整个机构越过止点，保证运转的连续性；装置上方的摆臂结构同步联动配气阀杆，精准控制气缸进排气的时序，无需额外加装复杂的配气凸轮结构，靠机械联动就能完成配气动作，大幅简化了整体结构复杂度。

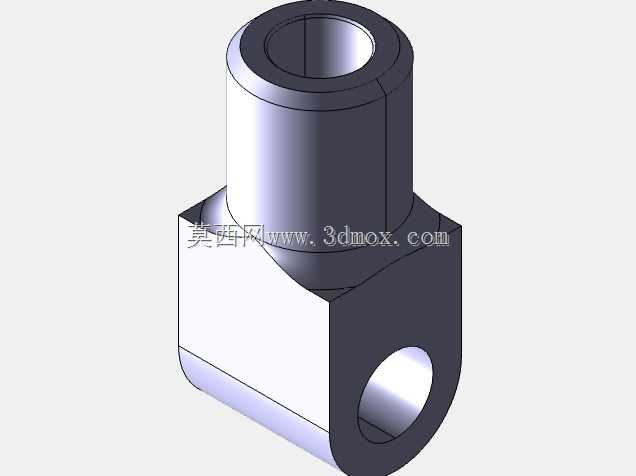

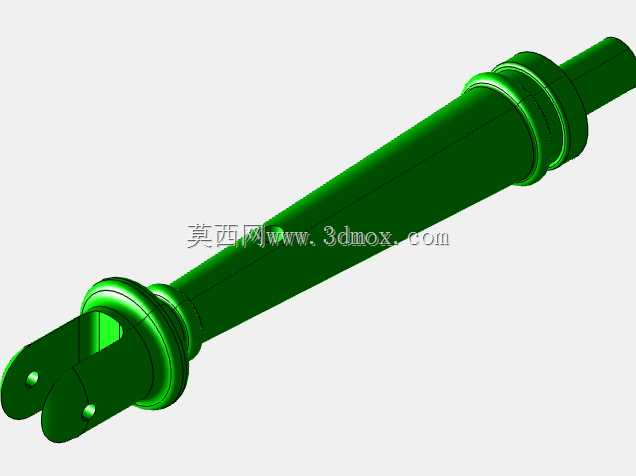

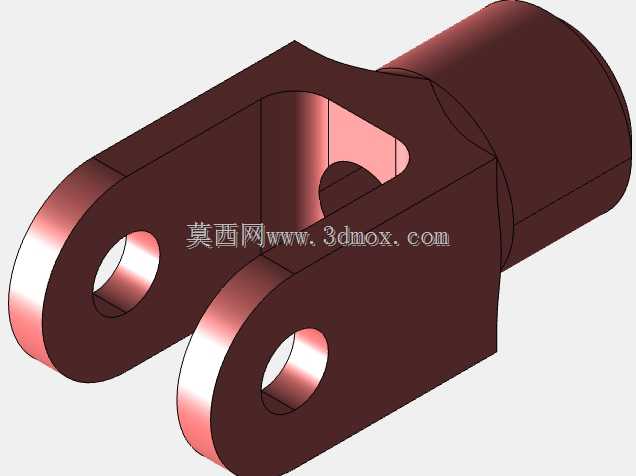

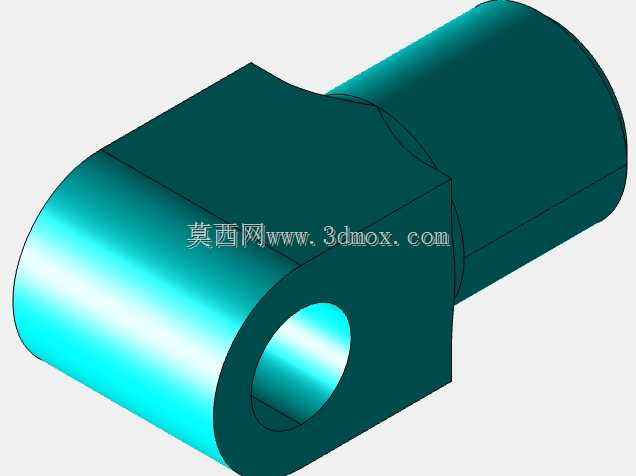

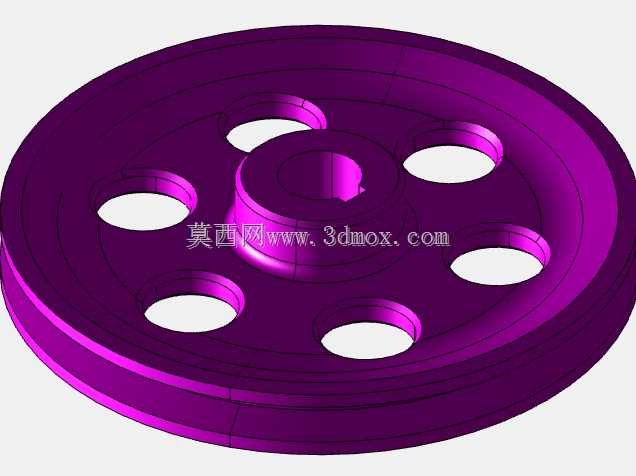

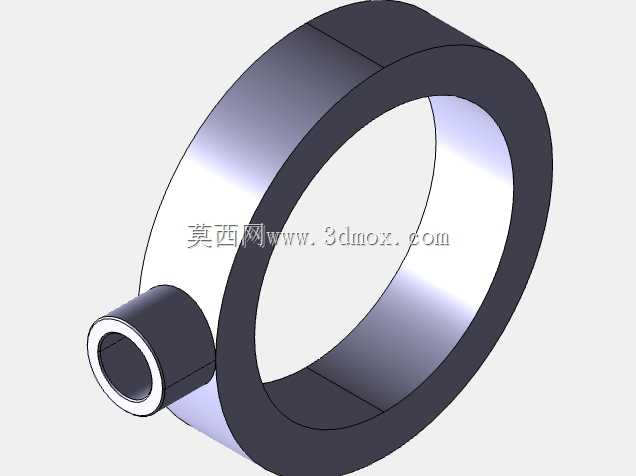

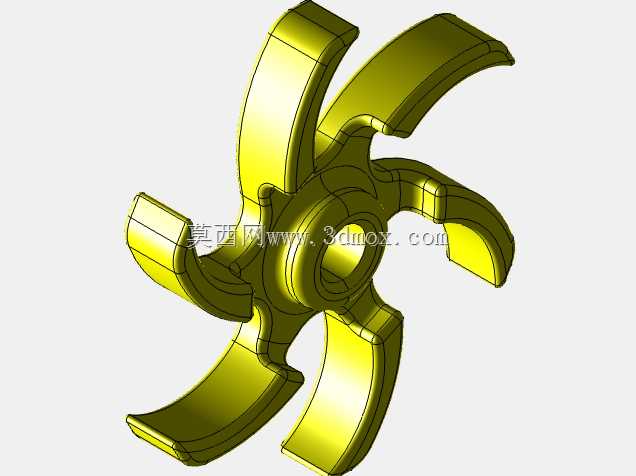

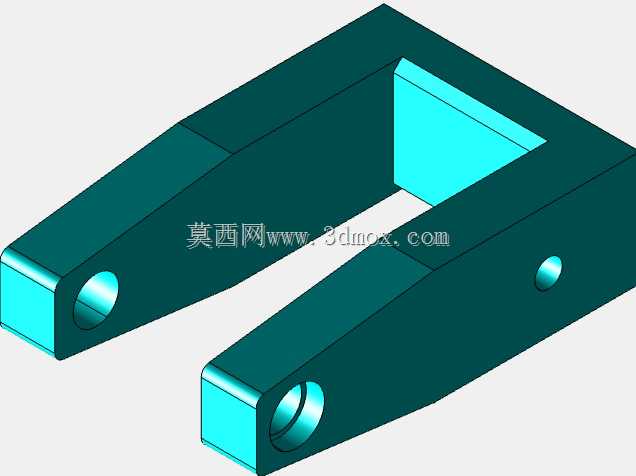

设计过程中优先考虑了运动干涉的规避：所有运动副的行程都做了极限位置校核，活塞在气缸内的上下止点预留了0.8mm的安全间隙，避免运行中出现撞缸问题；连杆两端的铰接点分别做了转动自由度约束，十字头位置加装了导向套结构，限制连杆运动过程中的横向窜动，保证动力传递的同轴度；飞轮采用大直径轮缘设计，将质量集中在轮缘位置，同等质量下能获得更大的转动惯量，让机构运转更平稳，减少转速波动。

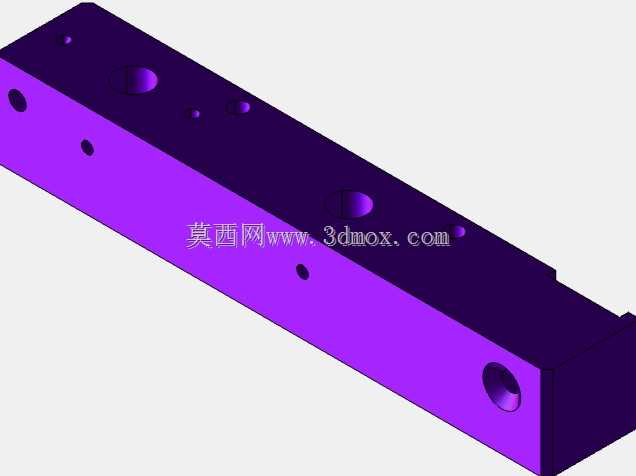

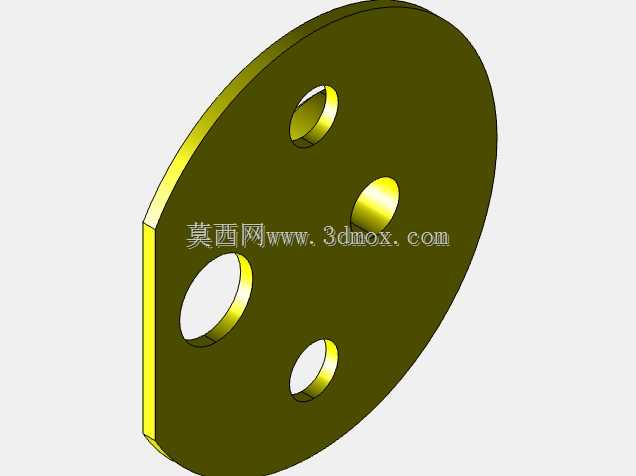

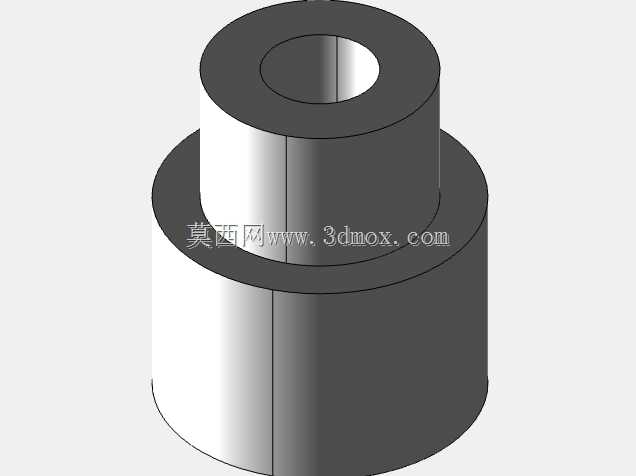

安装边界方面，整套机构固定在一体化铸造的矩形安装底座上，底座四角预留了M6的安装沉孔，可直接固定在木质或金属台架上，底座平面的平面度公差控制在0.1mm以内，保证气缸支架、轴承座、飞轮支架三个核心安装面的平行度与垂直度要求，避免安装偏差导致的运动卡滞。整体装配采用分层设计逻辑：最底层为安装基座，中间层布置气缸、曲柄轴座、飞轮传动组件，上层布置摆臂配气结构，所有铰接位置都预留了润滑脂加注空间，长期运转时可定期加注润滑脂降低铰接副的磨损。

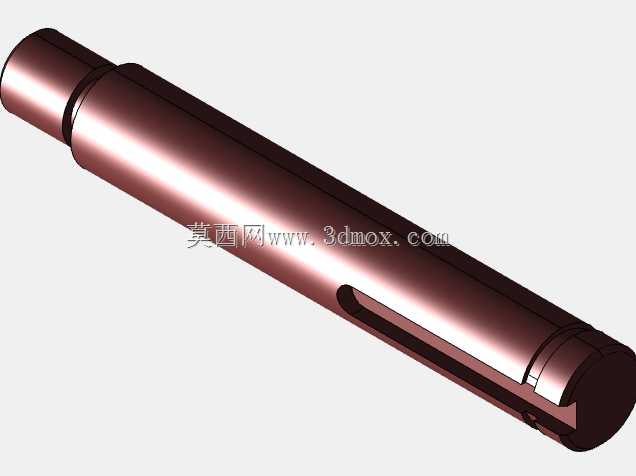

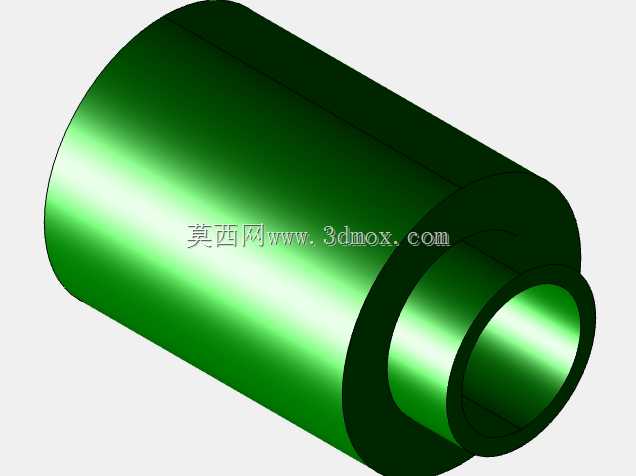

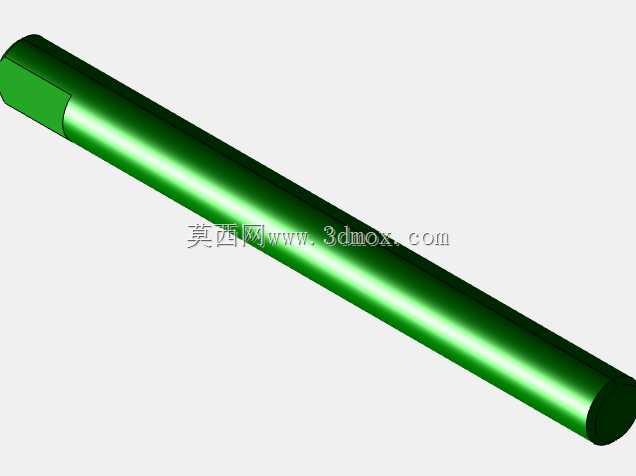

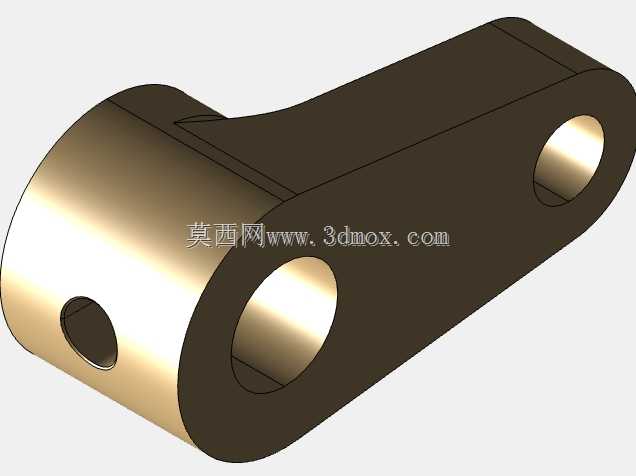

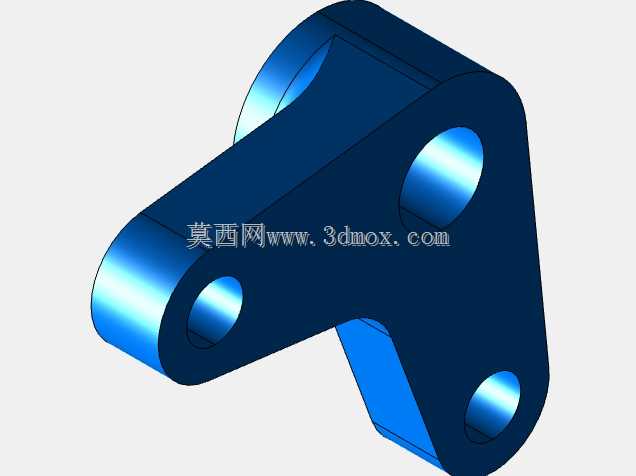

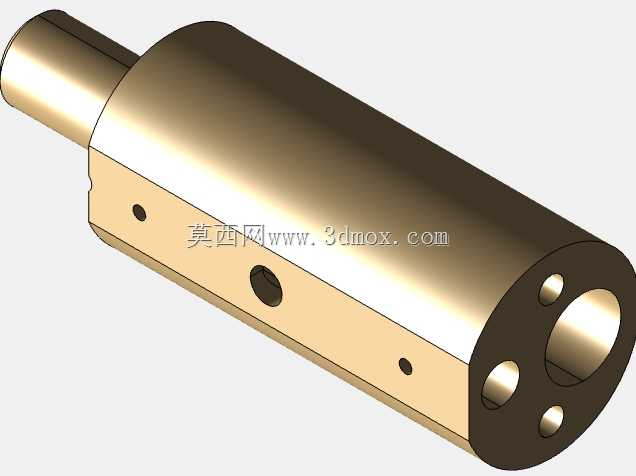

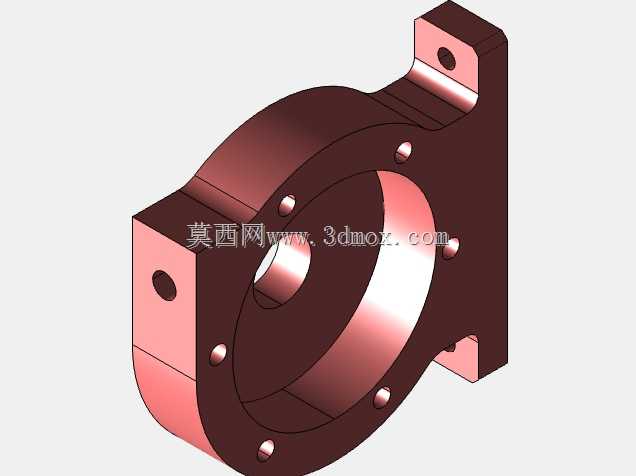

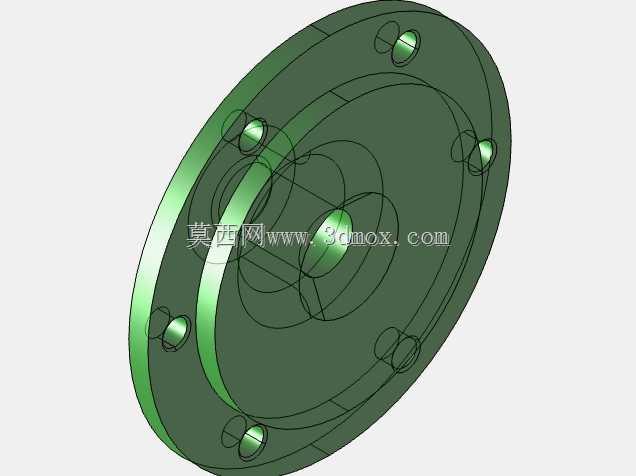

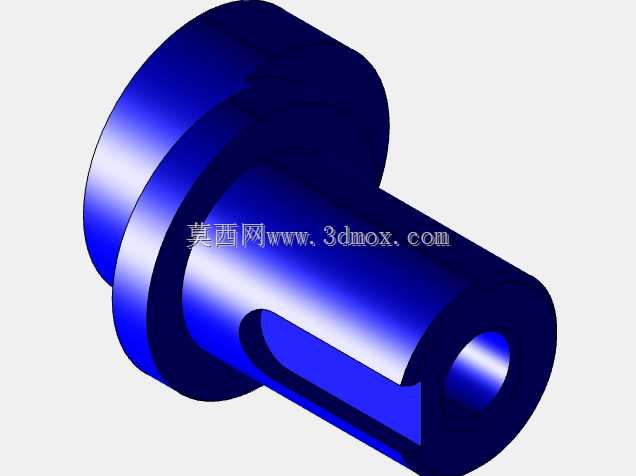

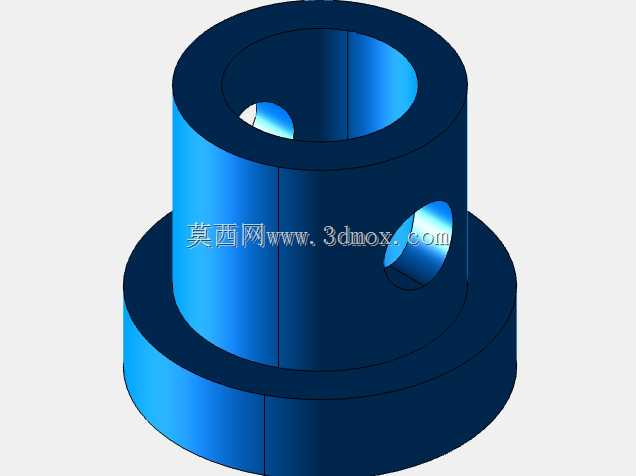

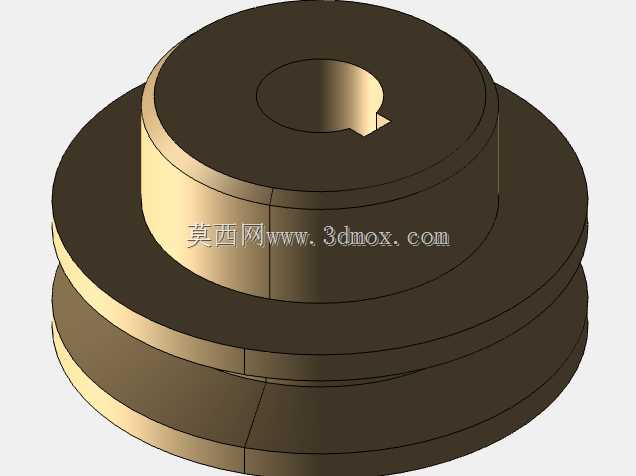

从结构细节看，气缸外壁做了加厚处理，可承受低压蒸汽的工作压力，气缸端盖采用螺栓连接，方便后期拆解维护活塞密封件；曲柄轴两端采用带座轴承支撑，降低转动阻力，轴端与飞轮的连接采用平键定位，保证扭矩传递的可靠性；配气摆臂的铰接点位置做了多轮运动仿真调整，确保配气 timing 与活塞运动位置精准匹配，进排气切换无滞后，避免蒸汽能量浪费。整个模型的装配约束完全按照实际装配关系搭建，可直接进行运动仿真，直观展示从活塞往复到飞轮旋转的完整运动过程，每个零件的建模都遵循机械加工的工艺要求，不存在无法加工的异形结构，所有圆角、倒角、安装孔位都符合实际机械设计规范，可直接导出工程图用于零件加工制作。
