双吊耳式阀块连接固定支座结构

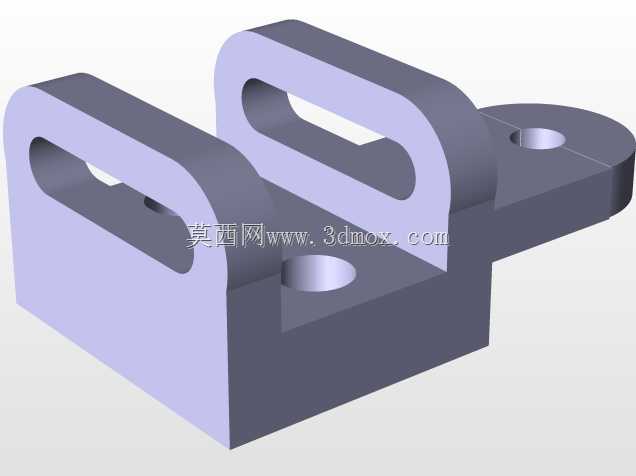

　　在液压阀组集成安装、流体管路接驳的工业现场，这类带双U型吊耳结构的阀块固定支座，是解决阀件安装定位、管路应力释放的核心承载构件。日常在液压站阀组排布、车间流体控制单元改造、小型设备阀组集成工位上，这类支座往往承担着阀块本体与安装基面的刚性连接作用，同时兼顾阀块拆装时的起吊受力、管路接驳时的位置微调需求。从结构设计逻辑来看，主体采用一体化铣削成型的块状基座，底部平整贴合安装基面，两个对称布置的U型耳座向上凸起，耳座上开设长条形通槽，既可以作为起吊时的吊点受力位，也能在安装时通过槽位实现横向位置的微调，抵消安装基面的孔位加工误差，避免强行装配带来的阀块内部应力集中。

　　基座侧端延伸出带通孔的圆形连接耳，用于阀块侧方管路支架或者传感器安装件的固定，基座本体上开设的两个沉头通孔，是主安装螺栓的穿装位，沉头结构可以保证螺栓安装后头部不突出基座表面，避免与上方安装的阀块底面产生干涉，保证阀块与支座的贴合面完全接触，受力均匀。从安装边界来看，这类支座的底面平面度要求控制在0.02mm以内，保证安装后不会出现翘曲，避免阀块安装后密封面错位产生泄漏；两个U型耳座的间距根据常用阀块的起吊重心设置，起吊时受力方向垂直于基座底面，不会出现侧翻风险；长条形通槽的宽度适配常规M8-M12的吊环螺栓或者安装固定螺栓，槽的长度方向预留了15mm左右的调节余量，在现场安装孔位存在少量偏差时，不需要重新扩孔或者加工基面，直接调整螺栓在槽内的位置即可完成对位。在实际使用场景中，这类支座往往搭配叠加式液压阀、小型气动阀组使用，相比传统的平板式安装座，双U型耳的结构既可以作为安装时的抓取位，方便车间工人搬运阀块组件时施力，也可以在阀组维护时作为吊点，配合小型手拉葫芦完成阀块的拆装，不需要额外焊接吊耳，避免焊接应力带来的基座变形。设计时特意将耳座与基座主体做了大圆角过渡，避免应力集中在耳座根部，在长期承受阀块重量、管路振动的工况下，不会出现根部断裂的问题；基座的边角都做了C2倒角处理，避免安装搬运时划伤操作人员，也不会刮伤配套的密封件、管路表层。

　　从功能特性上看，一体化的结构没有拼接焊缝，整体刚性更强，在液压系统持续振动的工况下，不会出现连接松动的问题；表面的氧化处理层可以适应车间常见的油污、切削液飞溅环境，长期使用不会出现锈蚀，保证安装尺寸的稳定性。在阀组集成设计时，这类支座的高度尺寸经过匹配计算，刚好可以让阀块底部的油口预留出足够的管路接驳空间，不需要额外加装垫高块，减少了装配零件数量，也降低了整体安装高度，让阀组结构更加紧凑。很多现场维修人员在改造旧设备阀组时，会优先选用这类结构的支座，就是因为其可调的安装槽位、集成的吊耳结构，能大幅减少现场加工的工作量，不需要专门制作安装吊具，也不用反复配钻安装孔，能缩短设备停机维护的时间。

　　在建模过程中，这类零件的特征逻辑清晰，先绘制基座主体的拉伸轮廓，再切除出安装沉孔、侧端连接孔，之后拉伸生成两个U型耳座，切除出长条形调节槽，最后对所有锐边做倒角、对受力过渡位置做圆角处理，完全符合铣削加工的工艺要求，没有倒扣或者难以加工的特征，普通的三轴数控铣床就可以完成全部加工工序，加工成本低，适合批量生产应用。在不同的工况下，还可以根据实际安装的阀块重量，调整耳座的厚度、基座的整体高度，但是核心的双U型耳带调节槽、侧端延伸连接位、沉头主安装孔的结构逻辑保持不变，兼顾了承载能力、安装便利性、维护便捷性的多重需求，是中小型阀组安装固定场景下实用性极强的一类机械构件。
