阀门管路用锚支架连接固定结构

在工业流体输送管路系统中，锚支架是承担管路限位、载荷传递的核心受力构件，这类零件常配套闸阀、截止阀、蝶阀等通用阀门使用，安装在管路与设备基座、管廊支架的衔接位置，用来抵消管路内流体压力波动、温度形变产生的轴向与径向推力，避免阀门本体受额外应力出现密封面错位、法兰连接泄漏等问题。从实际工程应用来看，这类锚支架多部署在长距离输送管线的阀门段、管路变径节点、泵阀出口的硬连接位置，尤其是石化、给排水、暖通空调的管路系统中，锚支架的安装精度直接影响整条管线的运行稳定性。

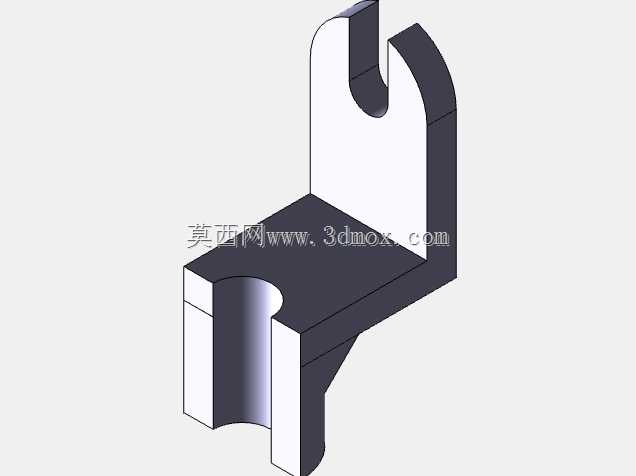

这个锚支架的结构设计完全围绕受力需求展开，整体采用L型承载基体设计，竖直段顶部开设U型开口卡槽，用来卡接管路外壁或者阀门端部的连接凸缘，卡槽的圆弧过渡面做了等半径匹配处理，安装时可以和被固定件的圆柱面完全贴合，避免点接触造成的应力集中，同时卡槽开口宽度略大于被卡接件的壁厚，预留了0.2-0.5mm的安装调整间隙，方便现场装配时微调位置，抵消管路预制的尺寸误差。水平承载板上开设半圆弧安装槽，这个槽位用来和基座上的定位圆柱配合，实现支架的快速定位，半圆弧槽的直径公差取H7级，既保证安装时的定位精度，又不会因为公差过严造成装配卡滞。水平板与竖直板的衔接位置设置了三角形加强筋，筋板的厚度取基体壁厚的0.8倍，从受力路径来看，管路传递的竖直方向载荷会通过竖直板传递到水平板，再通过半圆弧槽传递到基座，加强筋刚好布置在载荷传递的拐角位置，能有效降低拐角处的应力集中系数，避免长期受交变载荷出现焊缝开裂或者基体断裂的问题。

从安装边界来看，这个锚支架的竖直板高度根据常规阀门端的连接尺寸设计，刚好适配DN50-DN100通径阀门的端部安装高度，水平板的长度控制在120mm以内，安装时不需要额外扩大基座的安装面，适配现有标准管廊支架的安装孔位间距。零件的所有棱边都做了R1-R2的倒圆角处理，一方面是避免加工和装配过程中锐边划伤操作人员，另一方面也能减少热处理或者焊接过程中的棱边应力集中，提升零件的疲劳强度。竖直板的U型卡槽底部做了平面铣削处理，安装时这个平面会和被固定件的定位端面贴合，承受轴向的推力载荷，平面的平面度公差控制在0.1mm以内，保证受力时接触面均匀承载，不会出现局部压溃的问题。

在实际选型使用时，这类锚支架需要根据管路的工作压力、温度形变位移量匹配对应的安装数量，通常在阀门的进出口端各布置一组，当管路存在明显热胀冷缩位移时，还需要在锚支架和被固定件之间加装调整垫片，补偿形变带来的位置偏移。和普通的管夹类固定件相比，这种锚支架的承载能力更强，不仅能限制管路的径向位移，还能承受轴向的推力载荷，适合在高压管路、大口径阀门的安装场景中使用。设计过程中特意简化了零件的加工工序，基体采用板材切割后焊接成型，所有加工面都是平面或者圆弧面，不需要复杂的五轴加工设备，普通的铣床、钻床就能完成全部加工工序，加工成本低，适合批量生产应用。零件的表面处理根据使用场景调整，普通给排水场景采用喷漆防锈处理，腐蚀工况下可以采用镀锌或者不锈钢材质加工，满足不同工况的使用需求。
