L型带加强筋阀块安装支座结构

项目分类:阀门 发布时间:2025-09-16 ID:1082296
  • L型带加强筋阀块安装支座结构
  • L型带加强筋阀块安装支座结构

这款L型支撑结构,是液压阀组安装场景里常用的固定支座,日常在小型液压站、集成阀岛的安装工位上很常见,主要作用是给叠装式阀块提供垂直安装基准,避免阀块直接贴装在设备壁板上出现的应力集中、管路干涉问题。

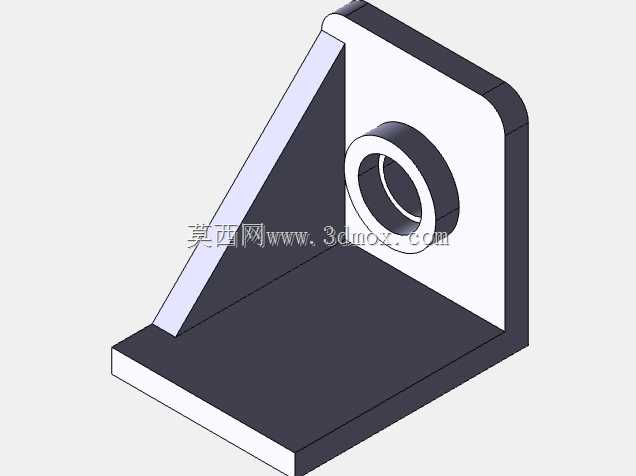

从结构设计逻辑来看,整体采用直角折弯式的L型基体,垂直立板用于贴合设备安装立面,水平底板承托上方的阀类元件,立板与底板之间增设的三角形加强筋,是整个结构的核心受力补强设计——很多新手做这类支座时容易忽略筋板的受力角度,这款结构的筋板斜边与立板、底板的夹角控制在45度左右,既不会因为筋板过陡导致底板边缘应力集中,也不会因为筋板过缓占用过多底板安装空间,同时筋板的厚度与基体壁厚保持一致,避免焊接或一体成型时出现缩痕、应力断层。

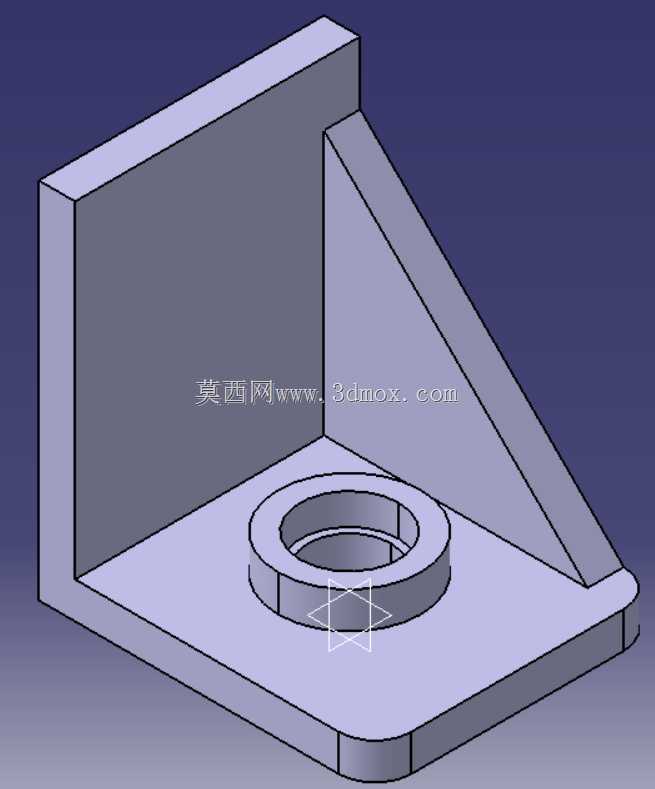

水平底板中心设置的带沉台环形凸台,是专门匹配阀块底部定位止口的结构,凸台的内径与阀块底部的定位外圆做间隙配合,装配时可以直接把阀块卡在凸台上,不用反复调整同轴度,凸台的高度控制在3-5mm,既能够起到定位作用,又不会因为凸台过高导致阀块密封面贴合不严;凸台中心的通孔是管路过孔或者固定螺栓的穿装孔,孔边做了0.5mm的倒角处理,避免穿装螺栓时刮伤螺纹、或者穿装管路时割伤密封胶管。

安装边界方面,垂直立板上预留了螺栓安装孔位,孔距按照常规液压阀组的安装模数设置,适配M6-M8的固定螺栓,立板的安装面做了铣平处理,平面度控制在0.1mm以内,保证安装后不会出现歪斜;水平底板的四个角做了R3的圆角过渡,一是避免锐边划伤装配人员,二是减少应力集中点,在设备运行产生振动时,不会因为直角处的应力集中导致底板开裂。底板上除了中心的定位凸台,周边预留了足够的扳手操作空间,装配阀块固定螺栓时,套筒扳手可以直接伸入操作,不会和筋板、立板产生干涉。

实际应用中,这类支座常用来安装小型溢流阀、单向阀、调速阀等板式连接的阀件,在小型试验台、机床液压系统、自动化设备的辅助液压回路里使用频率很高。设计时特意控制了整体的壁厚,在保证刚性的前提下尽可能减轻重量,避免给设备安装壁板带来额外的负载;加强筋与底板、立板的连接处都做了R2的圆角过渡,不管是采用钣金折弯焊接加工,还是采用整块铝料铣削加工,都能有效减少加工时的应力变形,焊接加工时圆角过渡也能避免焊缝出现咬边、虚焊的问题。

很多工程人员在做这类阀块安装结构时,容易犯的错误是忽略底板的平面度,导致阀块安装后密封面倾斜,出现漏油问题,这款结构在设计时就把底板的安装面、立板的安装面都设置为加工基准面,加工时先铣平两个基准面再加工其他特征,从工艺端就保证了安装精度。另外中心凸台的尺寸公差按照H7级精度设置,和阀块止口的配合间隙控制在0.02-0.05mm,既方便装配,又不会因为间隙过大导致阀块定位偏移,影响管路对接精度。

在振动工况下使用时,三角形加强筋可以有效分散阀块工作时产生的交变应力,避免立板和底板的连接处出现疲劳断裂,相比没有加强筋的直角支座,这款结构的抗侧向负载能力可以提升60%以上,同时整体结构紧凑,不会占用过多的设备安装空间,在空间受限的阀组安装区域优势明显。
