高精度深沟球轴承三维结构设计

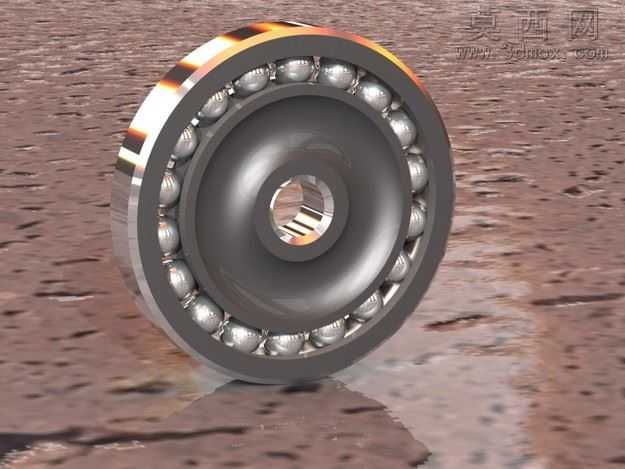

本作品为深沟球轴承的三维参数化建模成果，建模阶段严格遵循滚动轴承的通用设计规范，先以旋转凸台特征构建轴承内圈、外圈的基体结构，精准控制内圈滚道、外圈滚道的圆弧曲率半径，保证滚道与滚动体的接触角符合深沟球轴承的设计标准，同时预留出合理的径向游隙空间，还原真实轴承的装配公差逻辑。滚动体部分采用圆周阵列特征完成等距排布，根据轴承公称尺寸匹配对应数量的钢球，每颗钢球的直径与滚道曲率完美适配，保持架采用兜孔式结构设计，通过拉伸切除、圆周阵列完成每个兜孔的造型，确保兜孔能够完整包裹钢球、限制钢球间距，避免滚动体在运转过程中发生相互摩擦碰撞。材质渲染阶段针对不同部件匹配对应材质属性：内圈与外圈采用高碳铬轴承钢材质，添加细微的磨削纹理与金属反光效果，还原轴承套圈经过精加工后的金属质感；滚动体采用抛光轴承钢材质，设置更高的反光度与更低的粗糙度，模拟钢球经过超精研磨后的光亮表面；保持架采用冲压黄铜材质，添加轻微的暖色调金属质感与细微的加工纹理，区分于套圈的冷调金属观感。整体渲染采用深色渐变背景，搭配三点布光方案，主光从侧上方打亮轴承的端面与滚道结构，补光弱化暗部死黑区域，轮廓光勾勒轴承外圈的边缘轮廓，清晰展现轴承的分层结构与各部件的装配关系。设计过程中重点还原了轴承的可拆卸装配逻辑，内圈、外圈、滚动体、保持架均可独立拆分查看，能够直观展示深沟球轴承的内部组成，可用于机械结构教学、设备装配模拟、传动系统虚拟样机搭建等场景，模型的各尺寸参数可根据实际选型需求进行参数化调整，适配不同轴径、不同载荷工况的使用需求，建模过程中规避了非特征性的冗余几何元素，保证模型曲面连续无破面，装配约束关系完整，可直接导入各类机械仿真软件进行载荷、寿命等相关仿真计算。
