阀块配套径向轴承支撑座结构设计

在液压阀组集成的流体控制设备中，这类径向轴承支撑结构常布置在阀块的阀杆传动侧，承担阀杆转动过程中的径向载荷约束，避免阀杆受介质压力、传动侧外力作用出现偏摆，进而保证阀芯与阀套的同轴配合精度，减少密封件的偏磨损耗，延长阀组整体的无故障运行周期。不同于标准外购的整体式径向轴承，该结构将轴承安装位与阀块安装底座做了一体化设计，省去了额外的轴承座转接零件，能有效压缩阀组传动段的轴向安装空间，适配集成度较高的紧凑型液压阀岛布局。

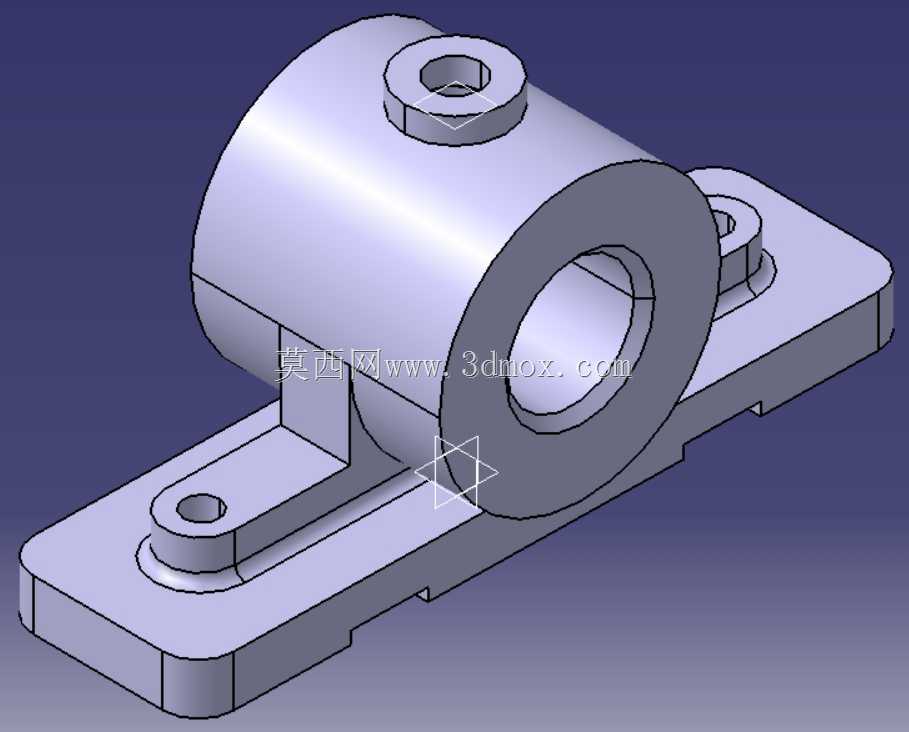

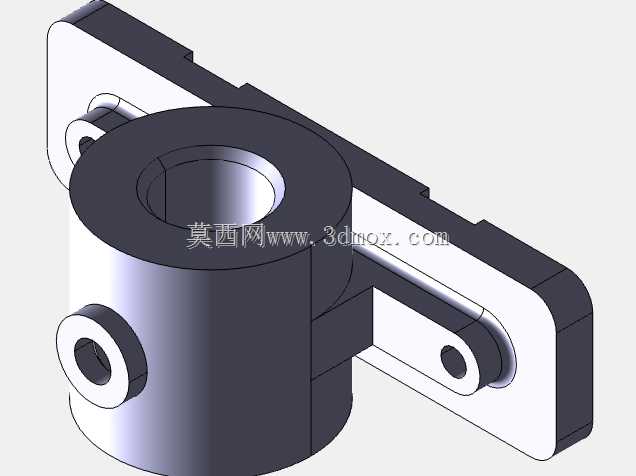

从结构功能来看，主体的筒状腔体为径向滑动轴承或者滚动轴承外圈提供安装定位面，腔体的内径公差需要匹配所选轴承的外圈配合要求，通常采用基轴制过渡配合，既保证轴承外圈不会在腔体内出现周向转动，也方便后续维护时的轴承拆卸更换。腔体顶部的带孔凸台，主要用于安装轴承的轴向定位顶丝或者润滑油注油嘴，当采用脂润滑的滚动轴承时，该孔可作为注油通道，定期补充润滑脂；当采用滑动轴承结构时，该孔可加装定位销，限制轴承外圈的轴向窜动。底部的安装底板采用双侧延伸的平板结构，两个安装孔分别布置在筒体的前后侧，安装孔的中心距与阀块上预设的安装螺孔中心距完全匹配，安装时通过内六角圆柱头螺钉将整个支撑结构固定在阀块的加工基准面上，底板与筒体连接的位置设置了加强筋结构，可抵消阀杆传动时产生的倾覆力矩，避免底板受载出现变形导致轴承孔轴线偏移。

设计过程中需要优先确认轴承安装孔的轴线与阀块上阀杆伸出孔的轴线同轴度，通常同轴度公差需要控制在0.02mm以内，否则会导致阀杆转动卡滞，增大传动阻力。安装底板的底面需要做铣平加工，表面粗糙度达到Ra1.6即可，保证与阀块安装面贴合紧密，避免出现装配间隙导致的轴线偏移。筒体的壁厚需要根据所承受的最大径向载荷核算，通常在常规16MPa工作压力的液压阀组中，筒体壁厚取8-10mm即可满足强度要求，若应用在高压31.5MPa的阀组场景中，需要适当加厚筒体壁厚，同时在底板与筒体的连接位置增加圆角过渡，减少应力集中。

从安装边界来看，整个结构的长度方向尺寸需要匹配阀块侧面的安装空间，避免与阀块上的其他外接管路、电磁阀接线插头产生干涉；筒体的外径尺寸需要预留出扳手操作空间，方便顶部顶丝或者注油嘴的安装调试；底部安装孔的沉头深度需要匹配所选螺钉的头部高度，保证螺钉拧紧后头部不高出底板底面，避免影响装配贴合度。在实际建模过程中，需要先以阀块的安装面为基准，确定轴承孔的中心高度，再依次推导底板厚度、筒体长度、安装孔位置等尺寸，所有的倒角、圆角都需要符合机械加工的工艺要求，避免出现无法加工的锐角或者窄槽结构。这类一体化的轴承支撑结构相比分体式结构，减少了装配累积误差，能更好地保证阀杆的转动精度，在中小通径的液压换向阀、流量控制阀的阀组设计中应用十分广泛，尤其适合安装空间紧凑、传动精度要求较高的工业液压控制场景。
