汽车塑料阀块底座支架结构设计

这款底座支架是汽车内饰阀块组件的核心承载结构件，主要应用在乘用车座舱内部阀类模块的安装固定场景，承担阀块本体与车身安装位之间的载荷传递、位置校准与隔振限位作用，直接决定阀块在车辆运行工况下的安装稳定性，避免车辆行驶过程中因振动、冲击导致阀块移位、管路接口松脱等问题。从实际装车场景来看，该支架安装在仪表台内部靠近中控的隐蔽安装区域，周边需要避让内饰板安装卡扣、线束走向以及空调风道的布置空间，因此在结构设计阶段就充分考虑了安装边界的约束条件，整体轮廓贴合周边部件的避让需求，没有多余的外凸结构，能够在有限的安装空间内完成阀块的可靠固定。

在功能特性层面，该支架采用一体化塑料结构设计，主体承载面设置了与阀块底部定位凸台匹配的定位孔，能够在装配阶段快速完成阀块的预定位，减少装配过程中的调整工时；支架边缘设置的加强筋结构沿着载荷传递方向布置，既能够提升整体结构的抗扭、抗弯强度，避免长期受力出现结构蠕变，又能控制整体壁厚保持均匀，符合注塑成型的工艺要求，减少注塑过程中出现缩痕、翘曲的概率。支架上的安装孔位周边做了局部加厚处理，能够分散螺栓紧固时的压应力，避免安装时出现柱位开裂的问题，同时孔位的位置度公差控制在装配允许范围内，能够适配不同批次阀块的安装尺寸偏差，降低装配难度。

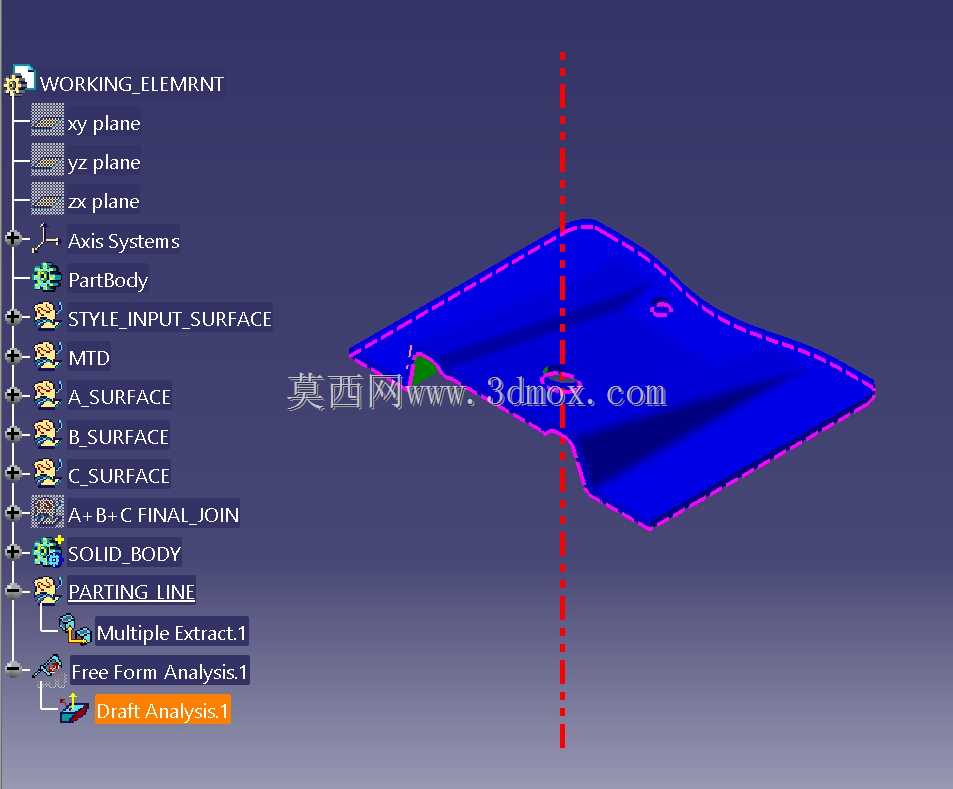

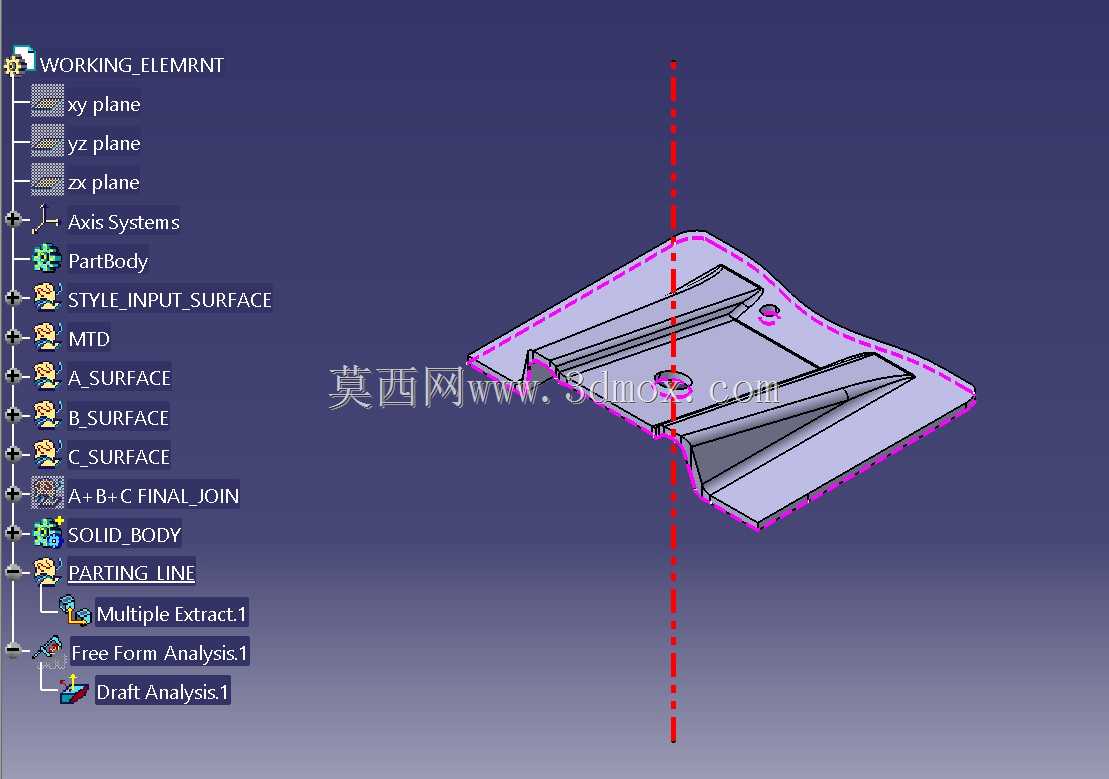

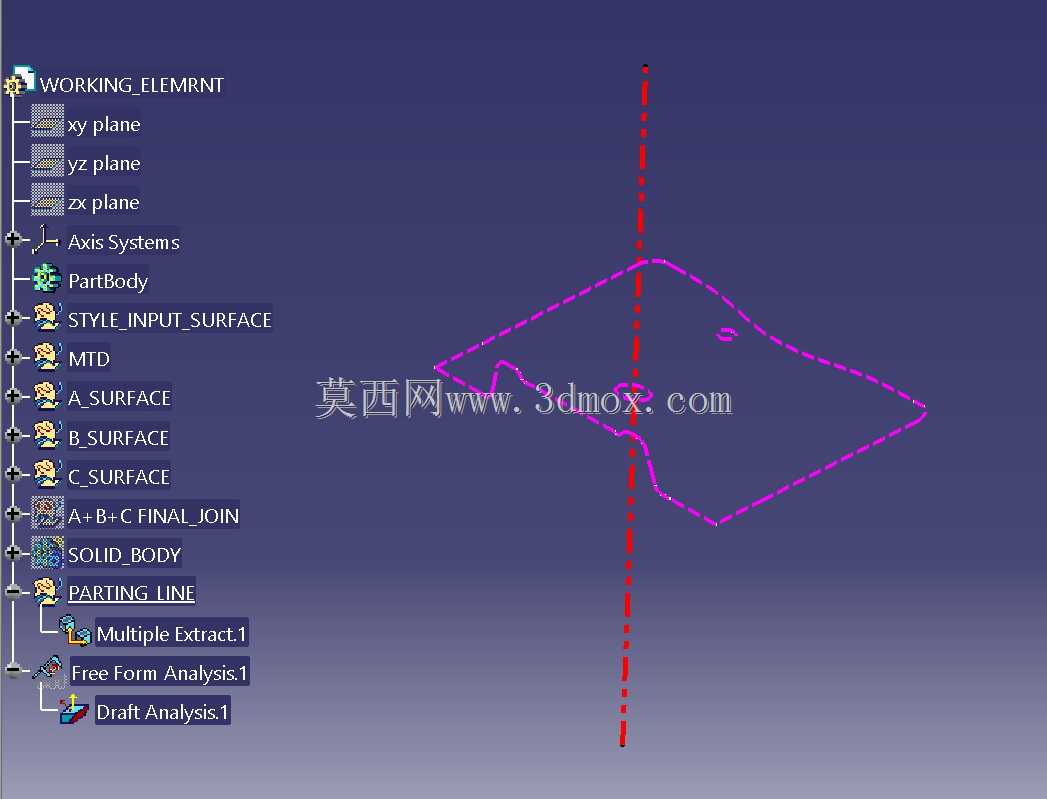

设计过程中采用从曲面到实体的递进式建模思路，首先根据周边安装边界确定A级外观贴合面，保证支架与相邻内饰部件的贴合间隙均匀，避免出现装配后缝隙不均、干涉摩擦的问题；随后基于2.5毫米的标准塑料壁厚偏移生成B类结构曲面，在应力集中的转角位置、安装柱位周边添加圆角与加强结构，通过曲面质量检查工具验证曲面的连续性与曲率变化，避免出现曲面褶皱、曲率突变导致的成型缺陷；最后通过C类连接曲面完成内外曲面的封闭衔接，生成实体模型后开展拔模分析，验证所有结构面的拔模角度符合注塑脱模要求，同时通过壁厚检查确认整体壁厚均匀，没有出现壁厚突变导致的成型问题。分型线的设置沿着支架的边缘轮廓布置，避开外观可见区域，保证成型后零件的外观质量，同时减少后续飞边修剪的工作量。

从安装边界来看，该支架的整体外轮廓尺寸适配中控内部的预留安装空间，安装点的位置与车身钣金上的预焊螺母位置一一对应，不需要额外增加转接支架即可完成装配；支架与阀块配合的定位面平面度控制在合理范围内，能够保证阀块安装后处于水平状态，避免阀块内部的运动部件因为安装倾斜出现卡滞、工作异常的问题。在结构强度验证层面，通过模拟车辆行驶过程中的振动载荷、冲击载荷，确认支架的应力分布处于材料允许的强度范围内，同时预留了足够的安全系数，保证在车辆全生命周期内不会出现结构断裂、失效的问题。针对塑料零件的长期使用特性，设计过程中也考虑了材料的蠕变特性，加强筋的布置与壁厚的选择能够抵消长期载荷下的结构变形，保证阀块的安装位置始终处于设计要求的范围内，不会因为支架变形导致阀块管路接口出现应力集中，提升整个阀块系统的工作可靠性。
