阀块配套旋转支撑结构设计

在液压阀组的集成装配场景中，这类旋转支撑结构常作为阀块与外部执行机构的连接过渡件，承担着承载阀块重量、提供旋转调节自由度、保证管路对接同轴度的核心作用。很多现场调试的液压站都会遇到阀块安装角度需要微调的情况，尤其是多通路集成阀块，外接的硬管管路走向固定，要是阀块安装角度偏差超过2度，硬管装配就会产生额外的装配应力，长期运行下管路接头容易出现渗漏，甚至引发焊缝开裂的故障，这个支撑结构的旋转功能就是为了解决这类现场装配的角度适配问题。

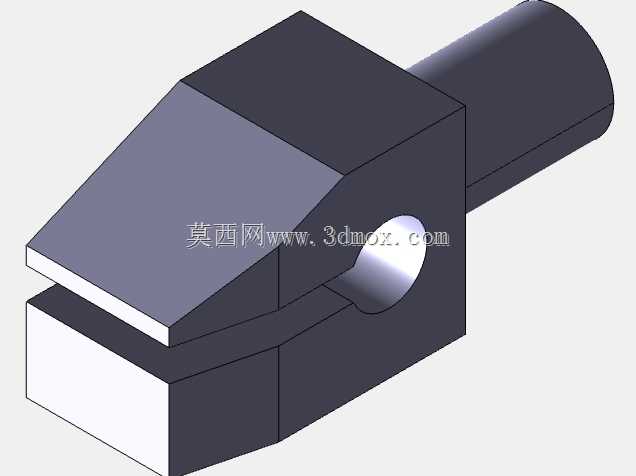

从结构设计逻辑来看，整个零件分为上下两个功能段，下部的圆柱段是旋转定位基准，加工时需要保证圆柱面的圆度误差控制在0.02mm以内，和安装基座的孔位采用间隙配合，配合公差选H7/g6即可，既保证旋转时无卡滞，又不会出现过大的径向窜动。圆柱段的高度需要匹配安装基座的面板厚度，通常要比面板厚度多出2-3mm，方便下端加装锁紧螺母，角度调整到位后可以直接锁死，避免设备运行过程中受振动影响出现角度偏移。上部的块体结构是阀块的安装承载面，两个对称的斜切面不是随意设计的造型，而是为了避让阀块侧面的调节手柄和管路接头，很多手动调节的换向阀侧面都有突出的调节旋钮，要是支撑块做成直角结构，安装后旋钮会和支撑面干涉，根本没法完成调节操作，斜切的角度刚好和阀块侧面的倾斜轮廓匹配，既最大化保留了支撑面的接触面积，又留出了足够的操作空间。

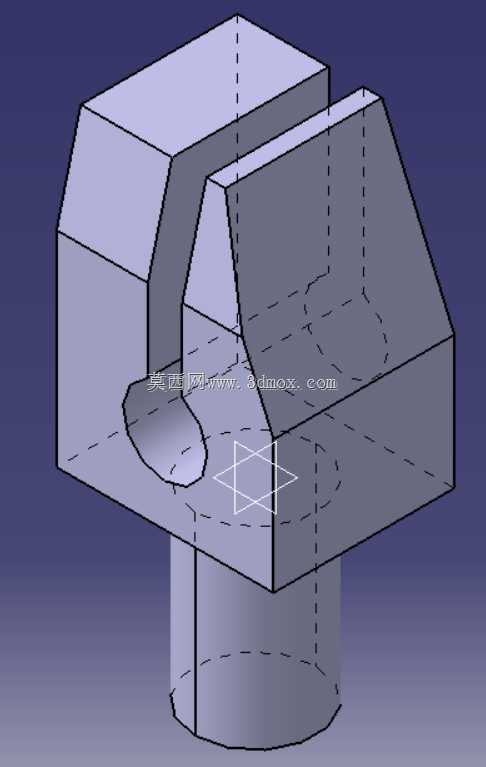

中间的半圆凹槽结构是定位销的避让位，阀块安装到支撑面上时，需要靠定位销保证周向位置精度，这个凹槽的半径比定位销半径大0.5mm，装配时定位销可以顺着凹槽滑入对应孔位，降低装配对位的难度，就算阀块和支撑件存在小范围的角度偏差，也能顺利完成装配，不会出现销孔错位强行敲入导致销子变形的问题。块体上的虚线标识是内部的减重孔，这类支撑件不需要承受过大的冲击载荷，在非受力区域加工减重孔，能把零件整体重量降低30%左右，不仅减少了原材料的消耗，也降低了下部旋转轴的承载负荷，长期旋转动作的磨损量也会相应减小。

安装边界方面，下部圆柱段的直径要和基座上的安装孔保持一致，通常根据上部承载的阀块重量选择对应尺寸，承载10kg以内的阀块时，圆柱直径选30mm即可满足强度要求，要是承载更大的通径阀块，直径需要相应加大到40-50mm，同时要校核圆柱根部的抗弯强度，避免阀块偏重导致根部断裂。上部块体的安装面需要加工出对应的螺纹孔，孔位和阀块底部的安装孔完全对应，螺纹深度要保证螺栓拧入后有足够的啮合长度，通常不小于螺栓直径的1.5倍，防止运行过程中螺栓松脱。整个零件的棱角位置都做了C1的倒角处理，一方面是去除加工产生的毛刺，避免装配时划伤操作人员，另一方面也能减少应力集中，提升零件的疲劳强度，尤其是在有振动的工况下，棱角位置的应力集中很容易成为裂纹的起始点，小的倒角处理就能大幅提升零件的使用寿命。

建模过程中需要重点关注各个特征的位置公差，尤其是下部圆柱的轴线和上部安装面的垂直度，要是垂直度偏差超过0.05mm，阀块安装后就会出现倾斜，直接影响外接管路的对接精度。斜切面的角度要和匹配的阀块轮廓完全吻合，建模时可以先导入阀块的三维模型做干涉检查，确认所有突出的旋钮、接头都不会和支撑件产生干涉，再确定最终的斜切角度。半圆凹槽的位置要和阀块上定位销的位置严格对正，偏差不能超过0.2mm，不然装配时定位销没法顺利滑入凹槽。这类零件虽然结构不算复杂，但作为液压阀组的配套支撑件，每一处结构细节都对应着实际装配和使用的需求，没有多余的装饰性特征，所有的造型都是为了满足功能、装配、强度的综合要求，很适合刚接触三维建模的设计人员做基础练习，通过建模过程理解机械结构设计中功能优先的核心原则，避免只关注外观造型忽略实际工程需求的设计误区。
