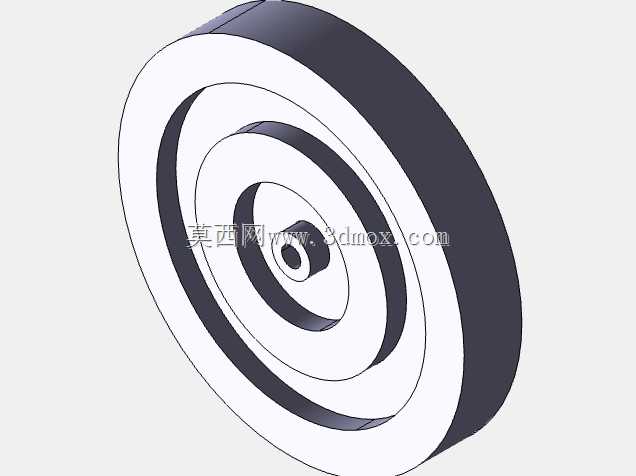

在流体控制管路系统的阀组集成单元里,这类环形轮盘结构常作为阀块组件的从动传动件使用,多配套在手动调节阀、节流阀的驱动端,和阀杆做同轴装配,操作人员转动轮盘即可带动阀杆完成升降或旋转动作,实现管路通断、流量大小的精准调节,在化工流体输送、市政供水管网、工业液压站的阀组排布场景中都能见到这类结构的应用。从实际使用需求出发,设计这类轮盘结构时首先要考虑操作力矩的传递效率,多层同心嵌套的环形结构并非单纯做造型处理,每一层环带的厚度都经过受力校核,最外层环带作为人手施力的主要接触面,宽度设置要匹配成年男性手掌的握持宽度,边缘做圆弧过渡处理,避免操作时硌手,同时外层环带的直径直接决定操作力臂长度,在阀杆额定操作力矩固定的前提下,合理的外径尺寸能有效降低操作人员的施力强度,避免长时间操作带来的疲劳感。
中间层的环形结构主要承担力的传导作用,连接外层施力区和中心的阀杆装配孔,每一层环壁的厚度都根据扭矩传递过程中的剪切应力分布做差异化设计,靠近中心装配孔的位置应力集中更明显,因此环壁厚度会逐层递增,避免长期承受交变扭矩出现结构开裂的问题。中心的装配孔采用带定位台阶的通孔设计,和阀杆配合的位置做公差适配,既保证装配时的同轴度要求,避免轮盘转动时出现偏心晃动,也能通过台阶面限制轮盘的轴向安装位置,不需要额外加装轴套就能确定装配深度,减少装配环节的零件数量。
从安装边界来看,这类轮盘的轴向厚度要匹配阀组安装空间的预留尺寸,安装后轮盘背面和阀块端面之间要预留足够的间隙,避免转动过程中轮盘和阀块表面的紧固件、油口接头发生刮擦,同时轮盘的最大外径不能超出阀组操作面的安全操作范围,避免相邻阀组操作时出现干涉。设计过程中还要考虑长期使用的磨损问题,轮盘和阀杆配合的接触面会做表面硬化处理,提升耐磨性能,多层环形的凹槽结构也能在一定程度上减轻零件整体重量,在保证结构强度的前提下降低材料消耗,同时凹槽形成的防滑结构也能在操作人员佩戴劳保手套操作时增加摩擦力,避免手滑导致的操作失误。
这类结构的建模过程需要重点保证各层环形结构的同轴度,每一层环的圆心必须和中心装配孔的轴线完全重合,否则转动时会出现偏心,不仅会增大操作时的阻力,长期使用还会导致阀杆承受额外的径向力,加速阀杆密封件的磨损,引发管路泄漏问题。另外轮盘的端面平面度也有明确要求,和阀杆台阶面贴合的位置不能有翘曲,否则装配后会出现轮盘倾斜,转动过程中出现卡顿。在实际选型替换时,只需要核对中心装配孔的直径、键槽尺寸、轮盘最大外径以及安装面到轮盘正面的距离这几个核心参数,就能完成同类型零件的替换,不需要对原有阀块结构做额外改动,适配性较强。
