阀块配套密封塞子结构设计

在液压与流体控制回路的阀组集成设计中，这类塞子是阀块加工环节必不可少的封堵零件，主要作用是封闭阀块上工艺加工留下的冗余通油孔道，避免压力油液从非设计通路泄漏，保障整个阀组的压力控制精度与回路运行稳定性。很多刚接触液压阀块设计的从业者容易忽略这类封堵零件的匹配设计，往往在阀块流道加工完成后才发现孔道封堵的尺寸匹配问题，导致阀块试压阶段出现渗漏，甚至需要返工重新加工阀块，耽误整个液压系统的装配进度。

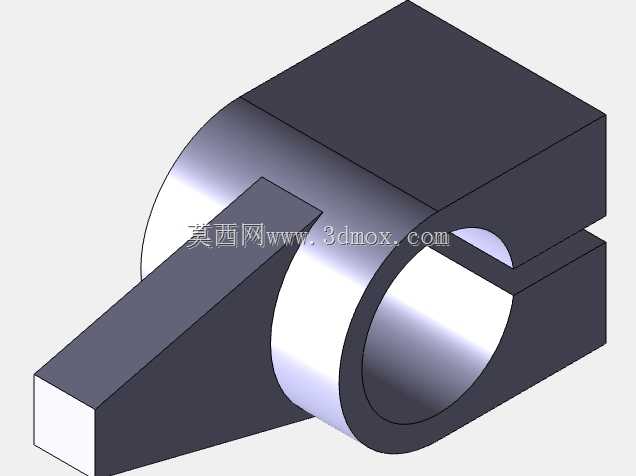

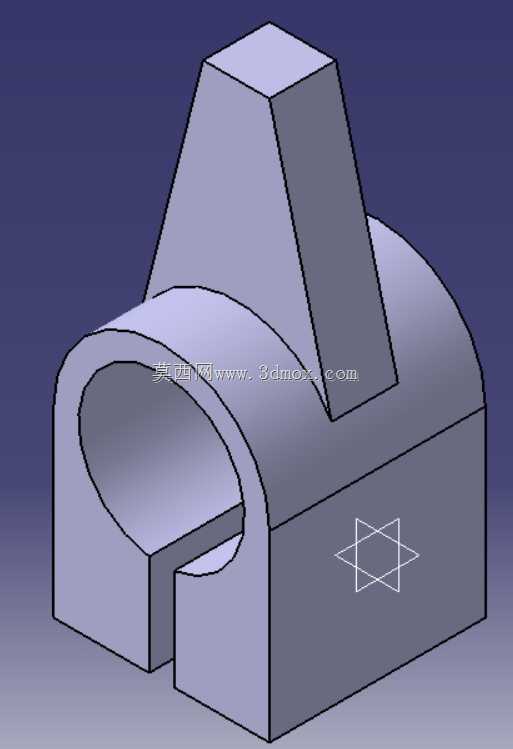

从结构形态来看，这个塞子采用下部半圆弧贴合面加上部梯形凸台的组合结构，下部的弧形面是为了匹配阀块内部弧形流道的内壁轮廓，安装后能够与流道壁完全贴合，避免出现台阶或者缝隙导致油液流动时产生紊流，减少压力损失；上部的梯形凸台一方面是作为安装时的施力部位，方便压装时均匀受力，避免塞子压装偏斜导致密封失效，另一方面凸台的侧面可以和阀块上的封堵安装槽形成定位，保证塞子压入深度符合设计要求，不会因为压入过深堵塞相邻的工作流道，也不会因为压入深度不足导致承压时被压力油推出。

设计这类塞子的时候，首先要明确阀块对应封堵孔道的加工公差，通常阀块上的封堵孔是采用钻削加工成型，孔壁的表面粗糙度、圆柱度误差都会直接影响塞子的密封效果，所以塞子的配合面尺寸公差需要和孔道的加工公差做适配，过盈量太小无法保证密封可靠性，过盈量太大则会导致压装时阀块孔壁出现应力集中，甚至导致阀块开裂，尤其是铝合金材质的阀块，过盈量的控制需要更加谨慎。塞子的下部弧形面的曲率半径必须和对应流道的曲率半径完全一致，压装后要保证流道内壁的平滑过渡，不能在流道内部形成凸起或者凹陷，否则油液长期高速冲刷该位置会产生气蚀，缩短阀块的使用寿命，同时紊流产生的振动还会导致整个阀组出现噪音，影响系统的运行稳定性。

在实际应用场景中，这类塞子广泛应用于插装阀集成块、方向控制阀组、流量调节阀块的加工中，不管是工程机械的液压控制阀组，还是工业设备的液压站阀块，只要存在交叉钻削的工艺孔道，都需要使用这类塞子进行封堵。安装时通常采用冷压或者热装的方式，冷压适用于过盈量较小的场合，使用压力机将塞子平稳压入封堵孔，压装过程中要保证塞子与孔道的同轴度，避免偏斜导致配合面刮伤；热装则是针对过盈量稍大的配合，将阀块局部加热使孔道微量膨胀后放入塞子，冷却后即可形成紧密的配合，部分高压工况下还会在塞子配合面涂抹密封胶，进一步提升密封的可靠性。

从安装边界来看，塞子压入阀块后，上部的梯形凸台顶面不能高出阀块的安装平面，否则会影响后续阀件、盖板的安装密封，导致阀件安装后出现渗漏；同时凸台的底部要和阀块上的沉槽完全贴合，避免承压时塞子出现轴向窜动。在建模练习阶段，这类零件是非常好的基础训练案例，能够帮助初学者掌握配合面的曲率匹配、公差适配、安装空间校验的设计思路，理解零件设计不是孤立的几何造型，而是要和配对零件的结构、加工工艺、实际使用工况完全结合，才能设计出满足工程实际需求的可靠零件。很多初学者在建模这类零件时，往往只关注外形的相似度，忽略了配合面的曲率一致性、安装时的受力结构、压装后的边界尺寸要求，导致建出来的模型只能用于外观展示，无法直接用于实际的工程设计与生产加工。在实际的阀块设计流程中，这类塞子的选型或者设计是和阀块的流道设计同步进行的，在绘制流道加工图的时候就需要确定每个封堵位置的塞子尺寸、结构形式、配合公差，提前预留好塞子的安装空间，避免后续装配时出现干涉问题。
