阀块配套限位防护保险杠结构设计

在液压阀组集成安装的工业场景里，这类保险杠属于阀块周边的配套防护结构件，主要作用是避免阀块外露的调节旋钮、油口接头在设备转运、现场安装调试以及后期运维过程中，受到外力磕碰造成阀芯偏移、接头密封失效或者操作手柄变形。很多现场运维人员都遇到过，阀组安装在设备侧方靠近通道的位置，过往的工具车、人员走动时携带的长柄工具很容易刮蹭到阀件外露部分，一旦碰坏微调旋钮，整组阀的压力参数就会偏移，重新校准要耗费大量时间，还可能造成设备动作异常引发生产事故，这类防护件的存在就是从结构层面规避这类非必要的损坏风险。

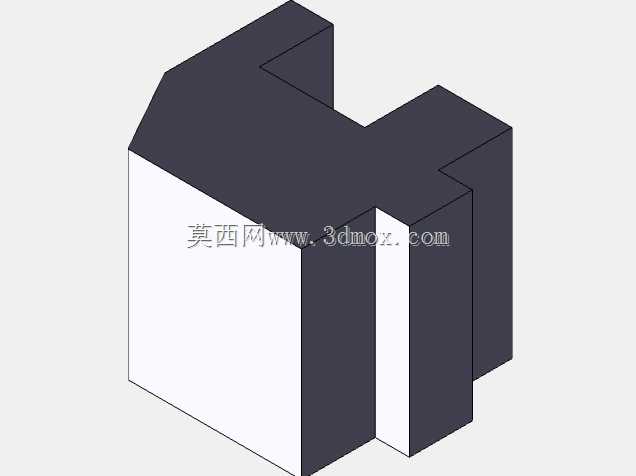

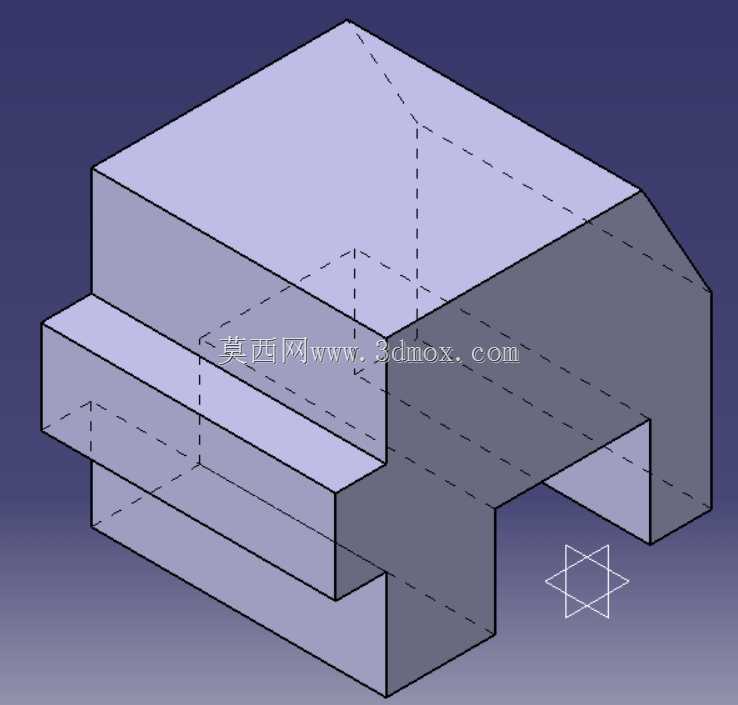

从结构形态来看，这个零件采用了阶梯式的块状包覆设计，主体的大空腔刚好可以罩住阀块上凸起的核心操作区域，下方预留的开口是为了避让阀块的进出油口以及连接管路，不会干涉原有管路的排布和接头的拆装操作。左侧延伸出的两层阶梯凸台，是对应阀块侧面的安装定位面做的贴合设计，安装时凸台端面和阀块侧面对应的定位面完全贴合，保证防护件安装后不会出现晃动偏移，同时凸台的厚度经过核算，既能保证自身的结构强度，又不会过多占用阀组周边的安装空间，避免和相邻的阀件、管路产生干涉。

设计这类防护件的时候，首先要明确安装边界，不能只盯着阀块本身的尺寸，还要把阀块上安装的接头外伸长度、操作手柄的最大转动行程都纳入测量范围，防护件的内空腔尺寸要比这些外伸部件的最大轮廓多出至少5mm的安全间隙，避免设备运行过程中因为振动导致防护件和阀件产生摩擦。其次是安装定位的设计，这个零件没有采用额外的支架连接，而是直接通过和阀块侧面的型面贴合实现定位，靠侧面的两个安装孔用螺栓直接固定在阀块本体上，这种设计的好处是不需要额外在设备机架上焊接安装座，减少了现场安装的工作量，同时也避免了因为机架焊接变形导致防护件安装错位的问题。

尺寸核算方面，零件的总高度要覆盖阀块上最高的操作部件顶端，保证垂直方向的磕碰不会直接作用在阀件上，总宽度要比阀块对应安装面的宽度宽出两侧各3mm，既可以覆盖阀块的侧边棱角，也不会因为过宽影响相邻阀组的安装。下方的开口高度要根据管路的最小弯曲半径来确定，保证硬管安装的时候有足够的操作空间拧接头，软管的话不会因为开口边缘切割软管外层。零件的壁厚选择上，这类静态防护件不需要承受大的冲击载荷，壁厚取3-4mm就可以满足日常的防磕碰需求，过重的话反而会增加阀块的附加载荷，长期使用可能导致阀块安装螺栓受力不均。

实际建模过程中，要先提取阀块对应安装面的所有轮廓特征，包括侧面的凸台、凹槽、安装孔位，保证防护件的贴合面和阀块完全匹配，不能出现干涉。然后根据防护范围拉伸出主体的空腔结构，再做阶梯凸台的切除和拉伸，最后倒出所有的棱边圆角，避免安装的时候锋利的棱边划伤操作人员，也减少应力集中导致的零件开裂。很多初学者做这类防护件的时候容易犯的错误是只看阀块的主体尺寸，忽略了上面安装的接头、手柄的外伸尺寸，做出来的防护件装上之后直接压在接头上，或者手柄转动的时候会碰到防护件内壁，反而影响阀件的正常操作，所以建模前一定要把所有关联部件的装配尺寸都测量清楚，预留足够的安全间隙。

这类防护结构虽然不属于阀块本身的液压功能部件，但在实际工业应用里是很实用的辅助结构，尤其是在设备布局紧凑、周边操作空间狭小的场景下，小小的防护件可以大幅降低阀件意外损坏的概率，减少后期运维的成本。设计的时候不需要追求复杂的结构，简单的块状包覆结构加工方便，不管是用板材焊接还是整块型材铣削都可以快速加工出来，安装维护也很方便，需要拆阀件的时候只要拧下两个固定螺栓就可以把整个防护件取下来，不会影响阀组的正常拆装维护。
