150毫米C形夹持工装结构设计

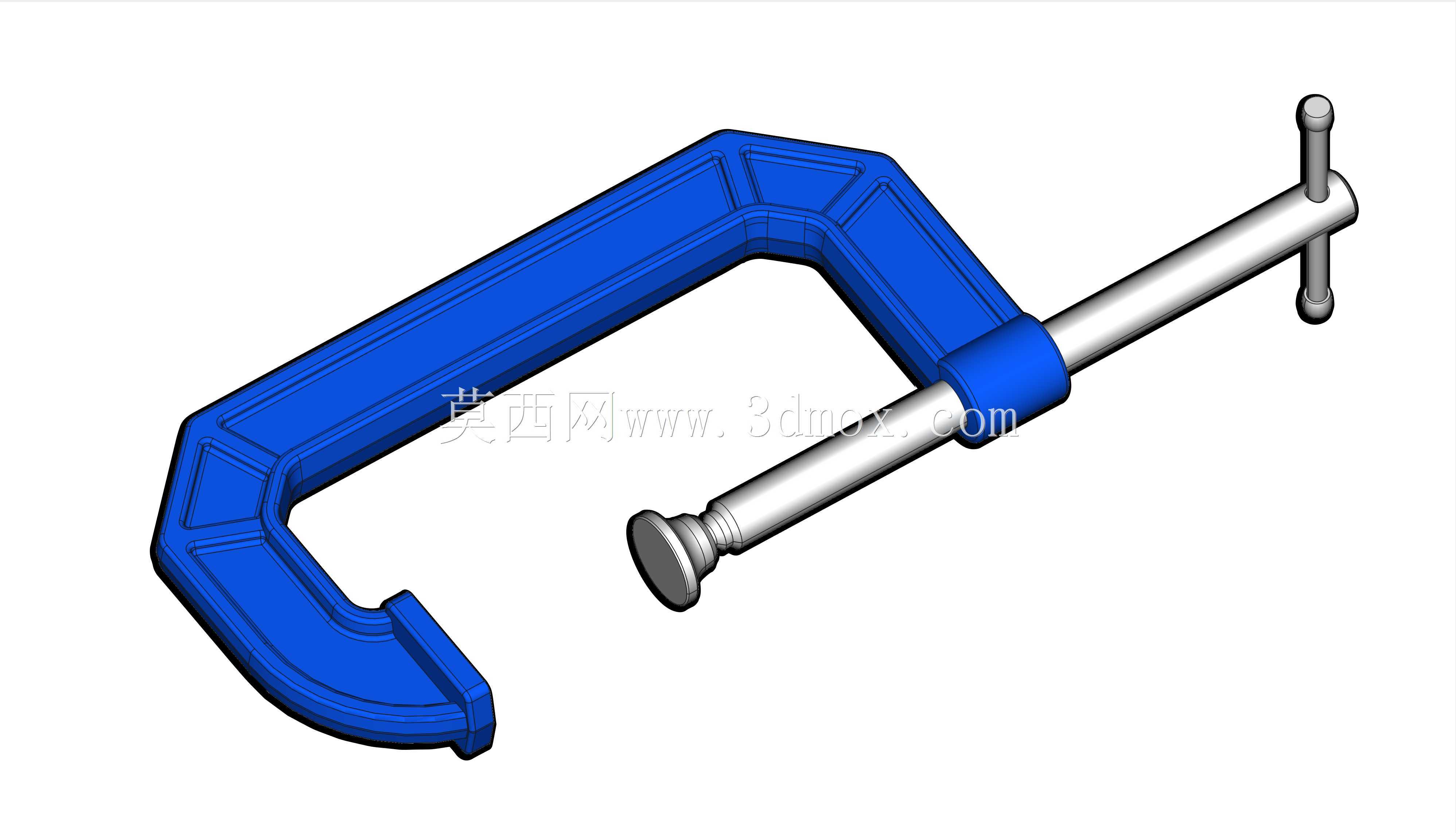

　　从结构设计来看，这款C形夹采用了经典的C形框架结构，框架主体做了加强筋造型处理，在不额外增加整体壁厚的前提下，大幅提升了框架的抗变形能力，避免夹紧力过大时框架出现开口扩张、夹持力衰减的问题。夹持螺杆采用了长行程设计，螺杆端部配置了可转动的压盘，在夹紧过程中压盘可以贴合工件表面自适应转动，不会因为螺杆转动带动工件移位，也能减少对工件表面的压痕损伤，对于表面光洁度要求较高的工件，也可以在压盘处加装软质垫片进一步保护接触面。螺杆的另一端配置了T型转动手柄，相比直杆手柄能够提供更大的力臂，操作人员不需要借助额外的加力杆，仅靠手部力量就能获得足够的夹紧力，手柄的两端做了圆滑处理，长时间操作也不会出现硌手的问题。从尺寸边界来看，这款C形夹的最大开口距离为150毫米，框架的喉深能够满足常规工件的边缘夹持需求，整体外形没有突出的尖锐棱角，存放和使用过程中不会刮碰周边的工件或者操作人员。在实际使用过程中，这类C形夹的夹持力可以通过操作人员转动手柄的力度灵活调整，针对脆性材质的工件可以适当减小夹紧力避免夹裂工件，针对需要大压紧力的金属件焊接、板材粘接场景，可以适当加大手柄的转动力度获得足够的压紧力，保证工件在作业过程中不会出现移位。在日常的机械加工、木工制作、小型工件装配以及维修作业场景中，C形夹是出现频率极高的手动夹持工具，这类夹持件不需要额外的动力源，完全依靠手动操作即可完成工件的压紧固定，适配的作业场景跨度极大，从家庭DIY的小件粘接固定，到车间内的工件临时定位、焊接辅助夹持，再到装配线上的零部件对位压紧，都能看到这类夹具的身影。这款150毫米规格的C形夹，开口行程对应6英寸的夹持范围，能够覆盖绝大多数常规厚度工件的夹持需求，不管是叠层板材的粘接压紧、小型焊接件的拼合定位，还是机加工过程中薄型工件的辅助装夹，都能提供稳定可靠的夹紧力。

　　设计这类手动夹具的时候，首先要考虑的就是框架的受力变形量，C形框架属于悬臂受力结构，在夹紧过程中框架的开口端会承受向外的扩张力，如果框架的截面设计不合理，很容易出现夹持时框架张口、夹紧力不足的问题，甚至长期使用后出现框架塑性变形无法恢复的情况，这款模型的框架在弯折位置做了加厚和加强筋设计，有效抵消了夹持时的扩张应力，保证长期使用的结构稳定性。其次要考虑螺杆的传动顺畅度，螺杆和框架上的螺纹配合段需要保证足够的啮合长度，避免夹紧力过大时出现螺纹滑牙的问题，同时螺杆的表面粗糙度要控制在合理范围，保证转动手柄的时候螺杆进退顺畅，不会出现卡滞的情况。

　　另外压盘和螺杆端部的连接采用活动铰接结构，保证压盘可以在一定角度范围内自由摆动，不管被夹持的工件表面是否完全平行于夹具体的接触面，压盘都能完全贴合工件表面，不会出现点接触导致的压强过大、压伤工件或者夹持不稳的问题。在不同的作业场景中，这类C形夹的使用方式也非常灵活，比如在木工粘接作业中，可以配合多只C形夹沿着粘接缝均匀布置，保证粘接面全程受压贴合，等待胶水固化的过程中不需要额外的固定措施；在焊接作业中，可以用C形夹将待焊接的工件临时固定在焊接工作台上，调整好对接间隙之后就可以开始焊接，避免焊接过程中工件受热变形移位；在小型零部件的装配作业中，C形夹可以作为临时的压紧工具，用来压装过盈配合的小零件，或者固定装配过程中需要保持压紧状态的组件。相比快速夹具、气动夹具这类需要固定安装或者外接动力源的夹持工具，C形夹的优势在于便携性极强，不需要固定安装位置，不需要外接电源或者气源，操作人员可以随身携带，在任何作业场景下都能快速投入使用，而且夹持位置和夹持力度都可以灵活调整，不受作业场地和安装条件的限制。这款C形夹的结构设计完全遵循了手动夹持工具的实用化设计逻辑，没有多余的装饰性结构，所有的造型设计都服务于结构强度和使用便利性，框架的加强筋造型既提升了结构强度，也让整体的握持手感更好，操作人员在挪动夹具的时候可以很方便地抓握框架位置。

　　螺杆的长度设计充分考虑了最大开口行程下的啮合长度，即使在最大开口位置夹持工件，螺杆和螺纹段的啮合长度也能保证足够的结构强度，不会出现螺纹脱开的问题。T型手柄的长度经过合理优化，既保证了足够的力臂让操作人员可以轻松施加足够的夹紧力，也不会因为手柄过长导致在狭小空间内操作时出现干涉。在三维建模过程中，这类夹具的建模重点在于框架的曲面过渡和螺杆的螺纹细节处理，框架的弯折位置需要做平滑的圆角过渡，避免应力集中导致的结构强度下降，螺纹部分可以根据实际的使用需求选择建模精度，如果是用于结构展示可以适当简化螺纹细节，如果是用于3D打印验证或者加工生产，则需要保证螺纹参数的准确性，保证实际加工之后螺杆和螺纹孔的配合顺畅。从实际选型的角度来看，150毫米规格的C形夹是手动夹具中的通用规格，能够覆盖80%以上的日常夹持作业需求，不管是专业的加工车间还是家庭DIY场景，这个规格的C形夹都是使用频率最高的夹持工具之一。
