导轨安装式ACS712电流检测传感模块

在工业控制柜、实验室测试台架、小型自动化设备的配电回路里，电流检测环节的元件选型往往要兼顾安装便捷性与检测可靠性，这款适配Din标准导轨安装的ACS712电流传感模块，就是针对这类柜内集成场景做的结构优化设计。日常做设备电气改造或者试验台搭建时，很多工程师都遇到过零散电流检测模块固定麻烦、接线杂乱的问题，传统的螺丝固定方式需要在安装板上额外打孔，后期调整回路位置时拆装十分繁琐，而采用标准Din导轨卡扣结构的设计，刚好能匹配柜内常用的35mm标准导轨，直接卡装就能完成固定，不需要额外加工安装孔，和柜内的断路器、继电器、端子排等元件能并排布置，整体柜内布线的整齐度能得到明显提升，后期维护更换时也不用拆卸周边元件，直接从导轨上取下即可，大幅降低现场运维的工作量。

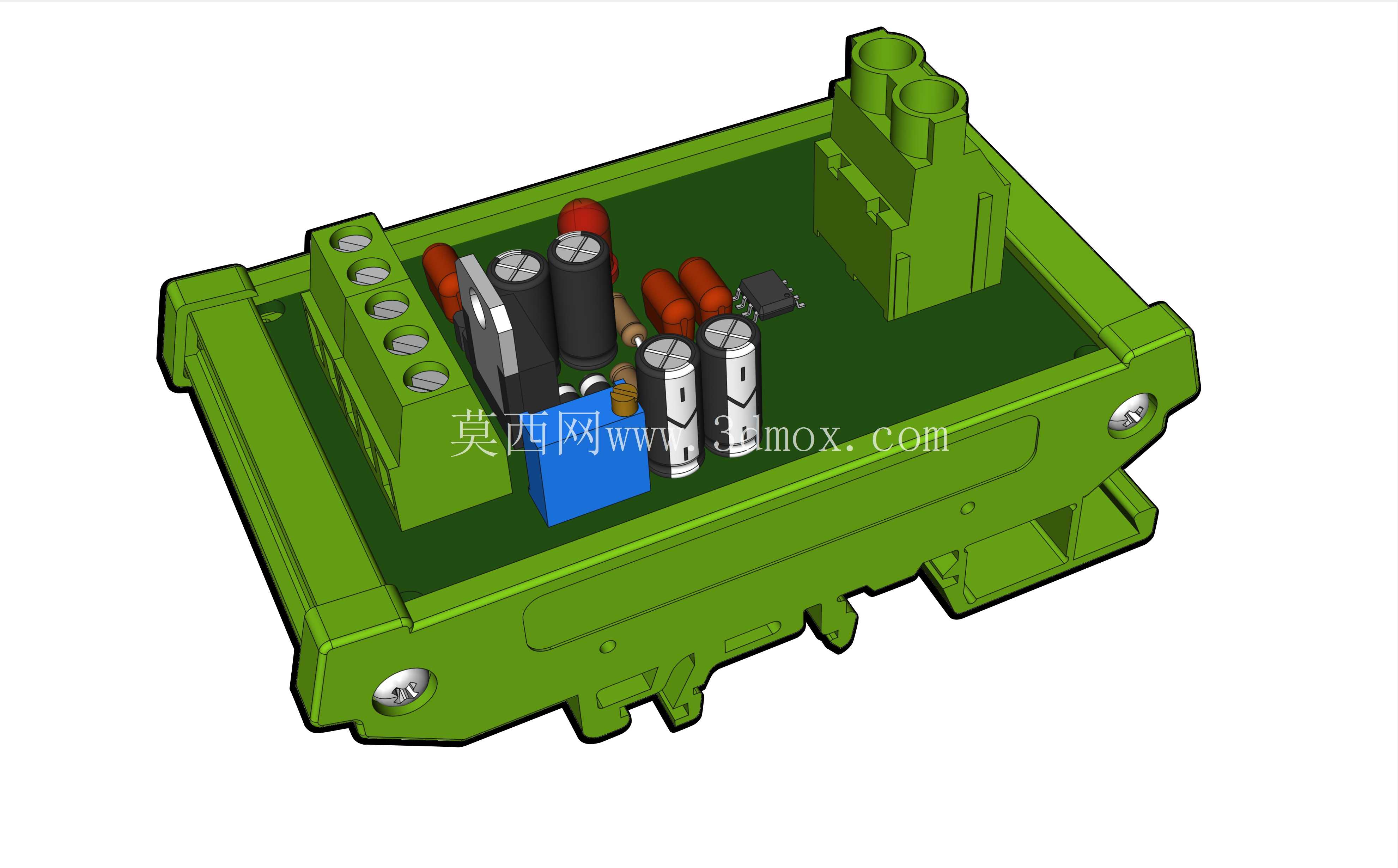

从功能层面来说，这款模块基于ACS712霍尔电流检测原理设计，能实现交直流电流的非侵入式检测，不需要断开被测回路串入采样电阻，通过霍尔感应就能输出对应电流大小的线性电压信号，方便后续接PLC、采集卡或者数显表做电流监测、过流保护触发使用。模块的结构布局上，将功率接线端子、核心传感元件、信号调理电容、输出接线端子做了分区排布，大电流走线路径和小信号路径做了物理分隔，减少大电流走线对微弱采样信号的电磁干扰，保证检测精度的稳定性。外壳采用卡扣式拼接结构，底部的导轨卡扣做了弹性让位设计，安装时只需要将卡扣对准导轨上沿按压，就能听到卡扣卡入导轨的到位声响，拆卸时用一字螺丝刀撬动卡扣的解锁位就能轻松取下，不需要大幅度撬动周边布线。

设计过程中，首先要确认的就是安装边界尺寸，模块整体宽度控制在标准导轨元件的模数范围内，不会占用过多柜内导轨空间，高度方向避开柜内走线槽的干涉位置，保证模块安装后上盖可以正常开启，接线端子的操作空间足够，普通的十字螺丝刀就能完成接线操作，不需要特殊工具。端子的选型上，大电流输入输出端采用大间距的螺丝压接端子，能适配1.5到4平方的多股铜芯线，满足常见的小功率回路电流承载需求，信号输出端采用小间距端子，适配0.5到1平方的信号控制线，不同功能的端子做了丝印标识，避免现场接线时接错引脚。模块内部的PCB板固定采用外壳定位柱加卡扣的方式，不需要打螺丝固定，减少装配工序，PCB上的元件布局考虑了散热空间，功率元件和电解电容之间预留了足够的通风间隙，长时间工作时不会因为热量堆积导致元件寿命缩短。

实际应用场景中，这类模块常被用在小型实验设备的电流监测、自动化生产线的单个工位回路过流检测、光伏小系统的支路电流采样、教学实验台的电流测量单元等场景，相比裸的ACS712模块，导轨安装的结构更适合工业现场的使用环境，外壳能起到一定的防尘防触碰作用，避免现场接线时误碰元件导致短路，也能减少灰尘落在PCB上导致的绝缘下降问题。设计时还考虑了模块的通用性，安装卡扣的尺寸兼容市面上主流的35mm Din导轨，不管是钢质导轨还是铝质导轨都能可靠卡接，不会出现卡接过松容易滑落或者卡接过紧装不上的问题，模块的外壳边角做了圆角处理，安装时不会划伤操作人员的手，也不会刮破周边的线缆绝缘层。

从结构建模的角度来看，整个模块的各个零件都做了装配干涉检查，外壳合模后没有错位缝隙，卡扣的配合公差控制在合理范围内，既不会因为公差太小导致装配困难，也不会因为公差太大导致外壳松动。底部导轨卡扣的弹性臂厚度经过反复验证，保证足够的卡紧力的同时，反复拆装不会出现塑料断裂的问题，端子的位置和外壳的开孔完全对齐，接线时螺丝不会被外壳挡住，能顺利压接导线。模块顶部的接线标识区域做了下沉设计，丝印标识不容易被磨损，长时间使用后依然能清晰辨认每个端子的功能，减少接错线的概率。
