在小型数控设备、桌面级运动平台、DIY雕刻装置以及3D打印机改装场景里,经常会遇到原配低电流步进驱动器驱动力不足、细分精度达不到加工要求的问题,这时候就需要替换为外部大功率步进驱动器,但原配控制板的输出接口是直插板载驱动的排针布局,无法直接对接外部驱动器的接线端子,这款转接板就是为解决这个适配痛点设计的。
从实际安装边界来看,这款转接板完全匹配常规A4988、DRV8825这类通用板载步进驱动的排针间距与引脚定义,整体外形尺寸和被替换的板载驱动模块完全一致,排针采用标准2.54mm间距直插设计,能够直接插入原控制板上的驱动安装座,不需要对原有控制板做任何钻孔、飞线改装,插装后不会和周边的电容、接线端子等元件产生结构干涉,安装高度控制在合理范围,不会遮挡控制板上的散热片或者其他接口。

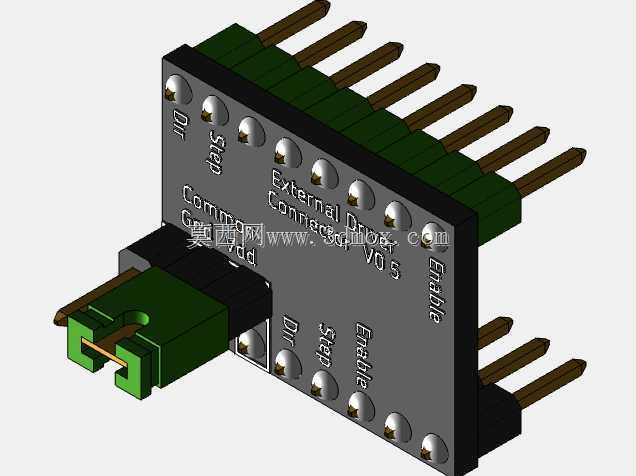

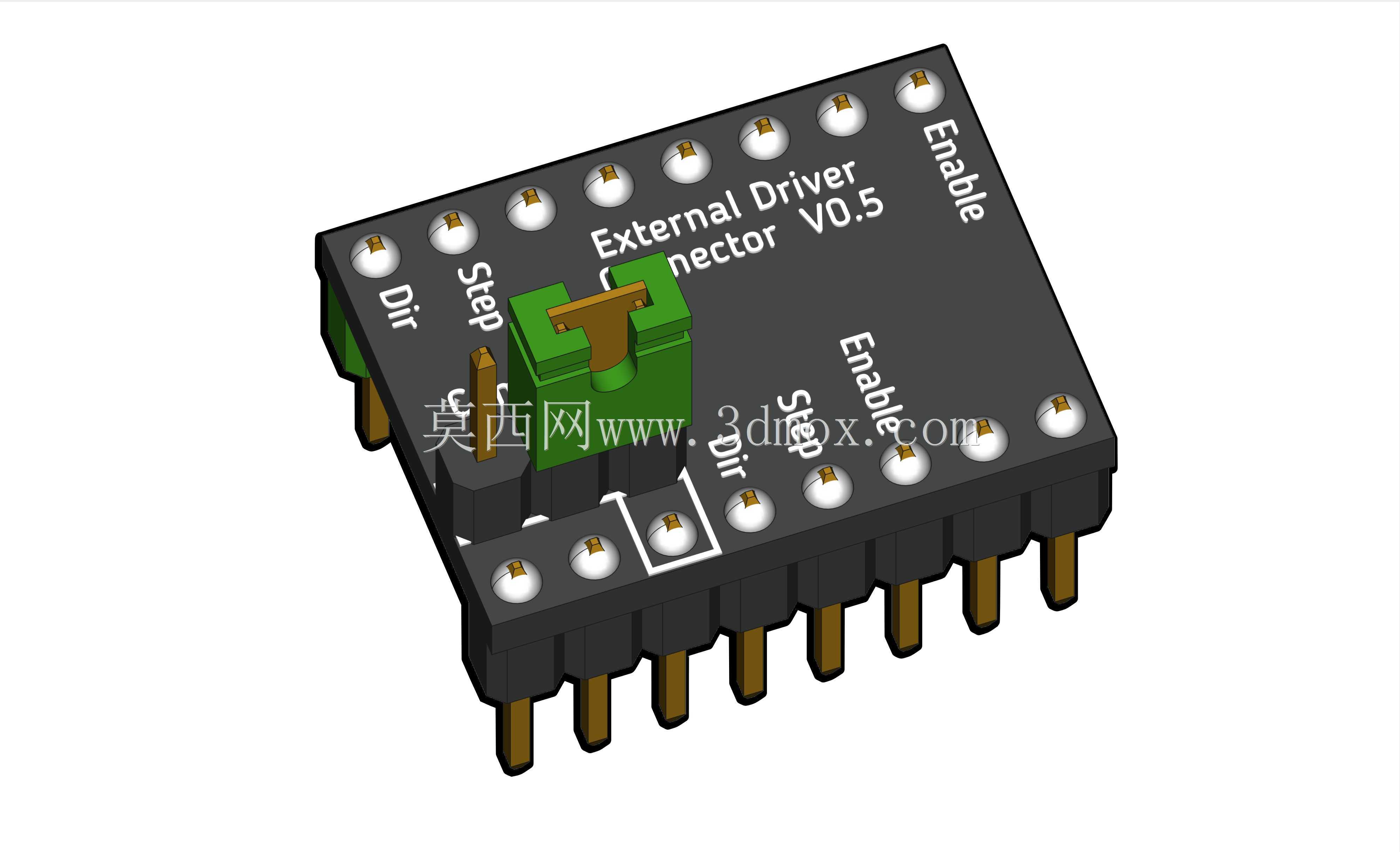

功能设计上,转接板将原驱动座上的步进脉冲信号、方向信号、使能信号,以及对应的电源、接地引脚全部引出,通过板载的接线端子实现和外部驱动器的可靠连接,接线端子采用常见的插拔式绿色端子,接线时不需要焊接,直接将外部驱动器的对应信号线压入端子锁紧即可,后期维护更换也十分方便。板上的丝印清晰标注了每个引脚的定义,包括Dir、Step、Enable等信号标识,接线时可以直接对照丝印操作,避免接错信号导致驱动器不工作甚至烧坏元件。
设计思路上,这款转接板没有添加多余的信号转换电路,完全是物理引脚的转接引出,最大程度减少了信号传输过程中的干扰与损耗,脉冲、方向信号直接从控制板排针传递到接线端子,没有额外的芯片或者元件带来的信号延迟,能够保证高速运动时的脉冲信号完整性,避免出现丢步、错步的问题。板材采用常规FR-4环氧板,厚度1.6mm,排针采用铜质镀金插针,接触电阻小,长期使用也不会出现氧化接触不良的问题,接线端子的额定电流足够承载信号回路的小电流传输,不会出现过热问题。
实际使用时,只需要将原控制板上的板载步进驱动器拔下,将这款转接板按照正确方向插入原驱动座,确认插针没有偏移、虚插之后,将外部步进驱动器的脉冲、方向、使能信号线按照丝印标识对应接到转接板的端子上,同时将外部驱动器的电源、接地端对应接好,就可以完成改装,整个过程不需要改动原有控制板的线路,也不需要调整控制板的固件参数,控制板输出的驱动信号会原封不动传递给外部大功率驱动器,从而实现更大电流、更高细分的步进电机驱动,提升运动平台的扭矩和运行平稳性。
在结构细节上,转接板的四角做了圆角处理,避免插装时尖角划伤操作人员或者周边线路,排针的长度经过匹配设计,插入控制板后露出的长度刚好能够保证可靠接触,同时不会因为排针过长导致背面触碰其他金属元件造成短路。板上的接线端子位置设置在板体外侧,插装到控制板之后,端子朝向控制板的外侧,接线操作不需要拔下转接板就可以完成,布线时信号线可以顺着设备框架走线,不会和控制板上的其他线路缠绕。
这类转接板的应用场景不局限于3D打印机改装,在小型数控铣床、激光雕刻机、点胶机、自动送料机构等使用通用步进驱动控制板的自动化设备上,只要是采用标准板载步进驱动座的控制板,都可以使用这款转接板来外接大功率驱动器,解决小驱动带不动大电机、高速运动扭矩不足的问题,相比重新设计制作控制板,使用转接板的改装成本极低,而且可靠性高,不需要重新调试固件,是设备改装、性能升级非常实用的结构配件。在建模过程中,严格按照实际元件的尺寸比例绘制,排针的直径、间距,接线端子的外形尺寸、安装孔位,板体的厚度、丝印位置都和实物完全一致,能够直接用于结构装配验证,检查安装时是否存在干涉问题,也可以用于生成加工图纸进行小批量生产。
