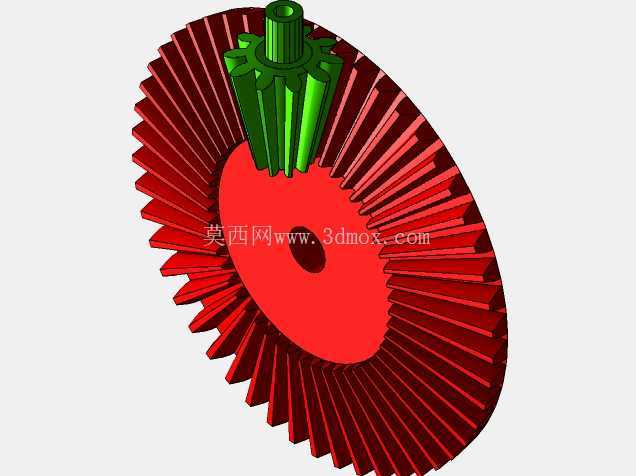

10齿与50齿配对锥齿轮传动组件结构

　　这套锥齿轮组包含10齿主动小锥齿轮与50齿从动大锥齿轮，属于相交轴传动场景下的典型减速传动构件，核心作用是在两轴呈空间垂直相交的安装布局下，完成旋转动力的转向传递同时实现固定减速比的扭矩放大，在小型精密传动设备、便携动力工具、微型伺服传动模组中都有广泛的适配空间。从实际应用场景来看，这类小模数锥齿轮副常出现在手持电动工具的动力输出端转角位置，比如充电式螺丝批的机头传动段、小型角磨机的动力转向段，也会用于小型自动化设备的工位转角传动，比如桌面型分拣机构的换向动力传递、小型云台的俯仰角度调节传动链，相比平行轴圆柱齿轮，它能在极小的安装空间内完成90度动力转向，不需要额外增加传动换向构件，能大幅压缩设备整体的结构体积。从功能特性上看，10齿与50齿的齿数配比对应5:1的固定传动比，主动轮齿数较少，在匹配高转速小扭矩动力源时，能通过齿间啮合将输入转速降低为原来的五分之一，同时将输出扭矩提升五倍左右，满足低速大扭矩的输出需求；齿形采用标准渐开线锥齿设计，啮合过程中齿面接触为线接触状态，传动效率能保持在96%以上，相比蜗轮蜗杆传动的滑动摩擦，锥齿轮啮合以滚动摩擦为主，长期运转的发热与磨损量更低，适合中高转速下的长期连续运转工况。

　　设计思路上，这套锥齿轮组采用等顶隙收缩齿结构，小齿轮的齿顶高与大齿轮的齿根高预留了固定顶隙，避免啮合过程中出现齿顶与齿根的硬干涉，同时也能储存少量润滑脂，在免维护的小型密封传动腔体内能保证长期润滑效果；小齿轮一端集成了带齿的安装轴段，不需要额外加装联轴器，直接可以与动力源的输出端通过过盈配合或者键连接固定，减少了装配环节的零件数量，降低装配累积误差；大齿轮中心设计有同轴安装孔，孔位与齿轮基准端面保持严格的垂直度公差，安装后能保证大齿轮的回转精度，避免运转过程中出现齿面偏载、啮合异响的问题。

　　从安装边界来看，大齿轮的齿顶圆直径是整个组件的最大径向尺寸，设计安装腔体时需要在齿顶圆外侧预留至少1.5mm的安全间隙，避免运转过程中齿顶与腔体内壁发生刮擦；两齿轮的安装轴交点必须与锥齿轮的节锥顶点完全重合，这是锥齿轮装配的核心公差要求，一旦交点偏移，会出现齿面接触区偏移到齿端位置，导致局部应力集中，轻则出现运转噪音增大，重则出现断齿失效；小齿轮的轴向安装位置需要预留0.1-0.2mm的调整间隙，装配时可以通过调整垫片微调小齿轮的轴向窜量，保证齿面接触斑点处于齿面中部位置，达到最佳的啮合状态。

　　在实际选型适配时，需要注意这套锥齿轮副的额定负载匹配，小齿轮的齿根厚度相对较薄，能承受的最大扭矩受齿根弯曲疲劳强度限制，输入扭矩不能超过齿根强度阈值，同时因为锥齿轮的传动过程中会产生轴向分力，两端的支撑轴承需要选用能承受双向轴向载荷的深沟球轴承或者角接触轴承，避免轴向力导致轴系窜动，影响啮合精度。齿面的加工精度等级满足一般民用传动设备的使用要求，不需要额外进行齿面研磨处理就能控制运转噪音在可接受范围内，适合批量应用在成本敏感的民用小型机电产品中，不需要过高的加工成本就能实现稳定的传动效果。
