250W大扭矩行星结构直流减速电机

这款250W功率等级的行星直流减速电机，在中小功率传动场景里适配性极强，日常做设备选型时，常被用在对输出扭矩有要求、安装轴向空间受限的场合，比如小型输送线的驱动端、自动化设备的进给机构、智能仓储的小型顶升模组、民用类电动传动装置里都能见到这类结构的身影。和普通直出轴直流电机不同，行星减速结构的加入，能在不显著扩大电机径向尺寸的前提下，把电机本身的高转速低扭矩输出，转化为低转速大扭矩的动力输出，整套传动的同轴度表现更好，运转时的动平衡更容易控制，不会像平行轴减速结构那样带来额外的径向偏载问题。

从结构设计逻辑来看，这款电机采用多级行星轮系串联的布局，内齿圈固定在电机壳体内部，太阳轮直接和电机转子轴联动，行星架作为最终的动力输出端连接外伸轴，每一级行星轮都通过均布的三个行星轮分担载荷，齿轮啮合的接触应力被分散，同等模数下能传递的扭矩比定轴轮系高出不少，而且整套轮系都包裹在金属壳体内，润滑脂可以长期留存，日常维护的频次很低。输出轴采用单扁位加圆柱面的配合形式，既可以通过联轴器连接负载，也能直接套装同步轮、齿轮这类传动件，轴伸端的轴承选型兼顾了径向承载和少量轴向载荷的承受能力，应对带轮传动带来的径向拉力时不会出现轴端窜动的问题。

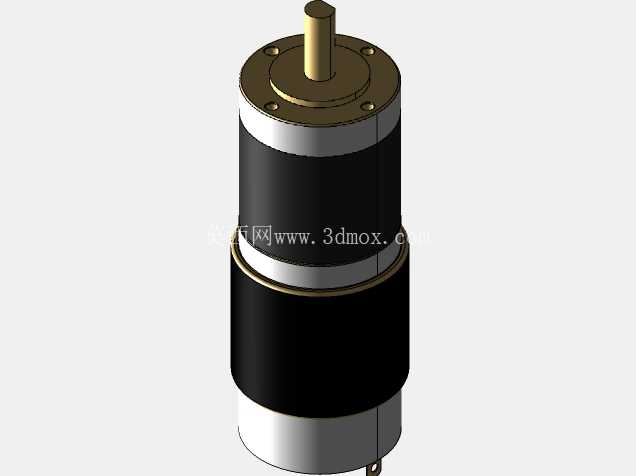

外形尺寸上，这款减速电机的主体为圆柱形结构，径向最大尺寸集中在减速箱段和电机机壳段，两段通过止口配合定位，连接螺栓沿圆周均布，安装时既可以通过尾部的法兰面做端面固定，也能利用机壳的圆柱面做抱紧式安装，安装边界的容错率较高，不需要额外做复杂的转接工装。电机的出线端设置在机壳尾部，不会和输出端的传动结构产生干涉，布线时可以顺着设备机架走线，避免运动过程中剐蹭线缆。

实际使用场景中，这类250W的行星减速电机常被用来替代同功率的蜗轮蜗杆减速电机，相比之下行星结构的传动效率更高，同等输出扭矩下电机的发热更小，长时间连续运转的温升控制更优，不会因为蜗轮副的滑动摩擦带来过多的功率损耗。在做结构建模时，这款模型完整还原了电机的各段配合尺寸、安装孔位、轴伸长度和扁位尺寸，导入装配体后可以直接做干涉检查，不需要反复测绘实物调整尺寸，能大幅缩短设备开发阶段的选型建模周期。设计时还考虑了不同减速比的适配性，同外径的机壳可以搭配不同级数的行星轮系，覆盖不同的输出转速区间，选型时只需要根据负载的转速和扭矩需求匹配对应的减速比，安装接口完全通用，能减少设备端安装结构的重复设计工作。

壳体部分采用金属机壳加表面氧化处理的工艺，既保证了结构强度，也能提升运转时的散热效率，电机工作时产生的热量可以通过机壳快速散发到周围环境中，避免内部磁钢因为高温出现退磁问题。减速箱段的连接部位设置了密封结构，能阻挡日常环境中的粉尘进入轮系内部，在一般的工业车间环境下使用不需要额外加装防护外罩，适配的场景范围更广。输出轴的材质选用高强度合金钢，经过调质处理，承受冲击载荷时不容易出现断轴问题，应对频繁正反转的工况也能保持足够的结构强度。
