立式板材垂直切割锯结构设计

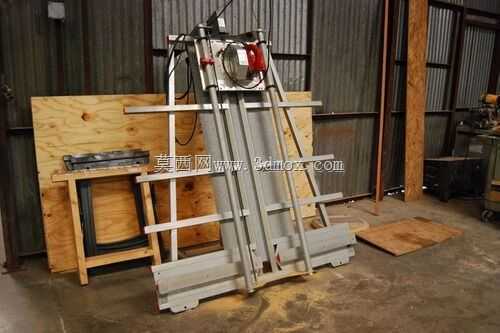

这款立式垂直锯主要面向整张大尺寸人造板材、实木板的开料作业场景，常见于定制家具生产车间、板材加工零售门店、木作工坊等场地，区别于传统卧式推台锯，其采用垂直靠放板材的作业形式，能大幅缩减设备占地空间，尤其适合厂房面积有限的加工场景，作业时无需预留长距离板材推送的横向空间，操作人员可站立在设备正面完成上料、定位、切割全流程动作。

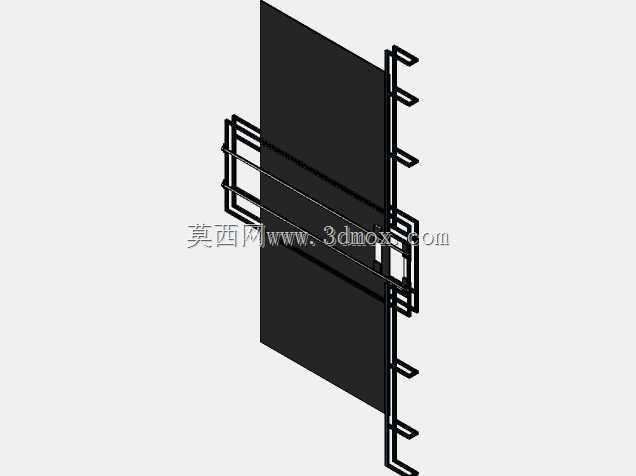

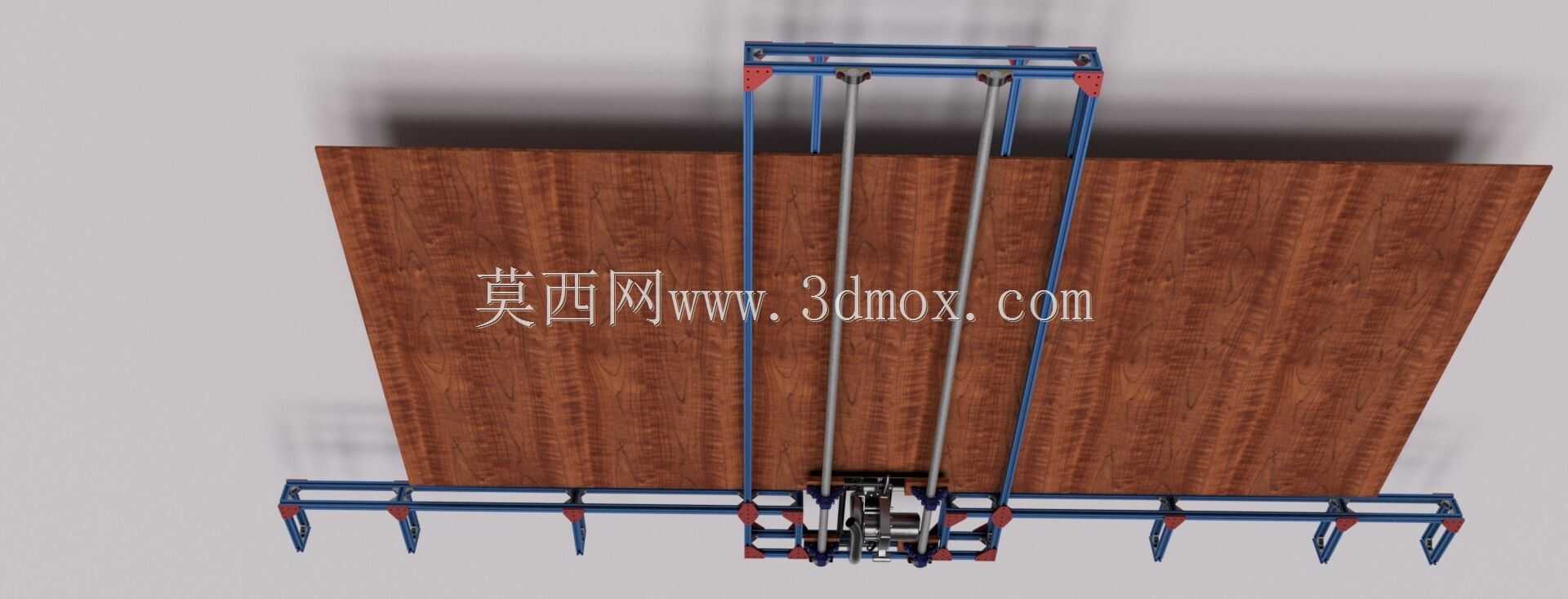

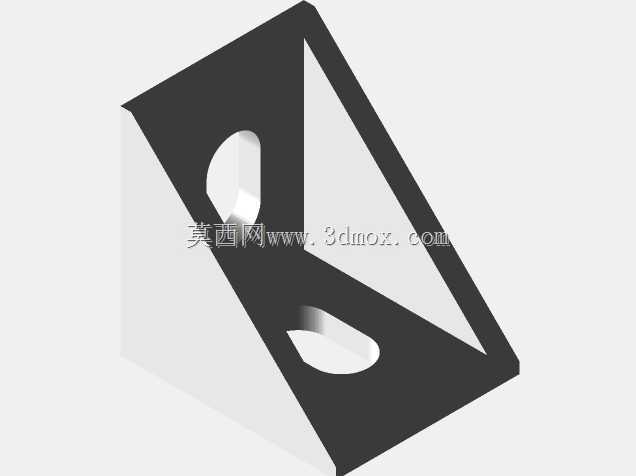

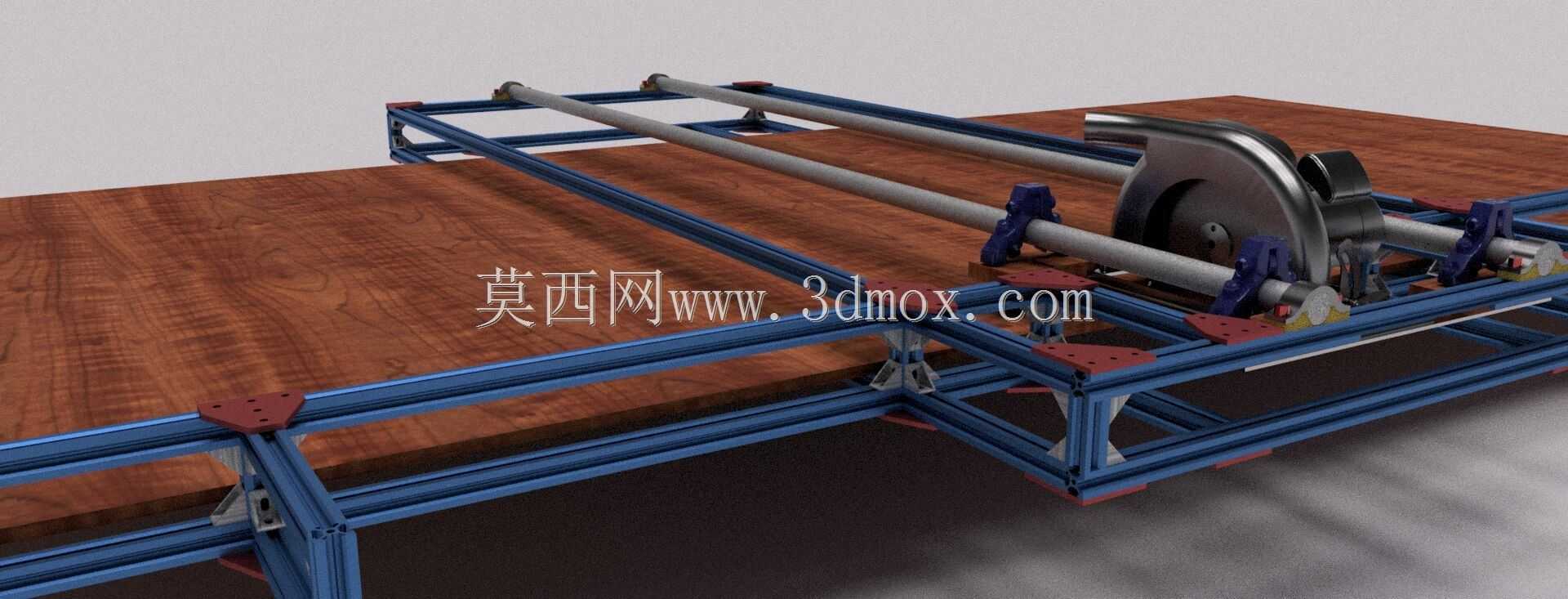

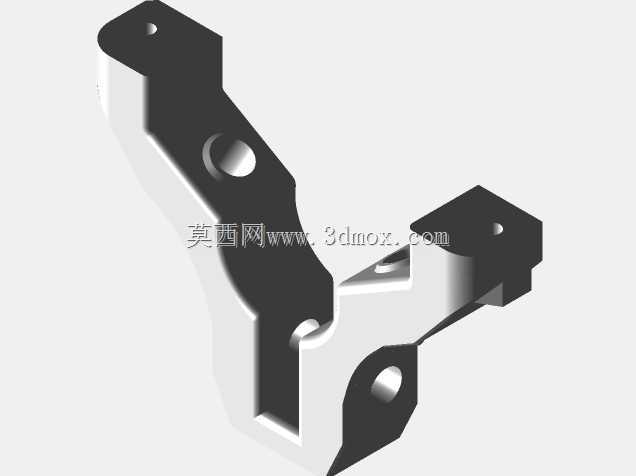

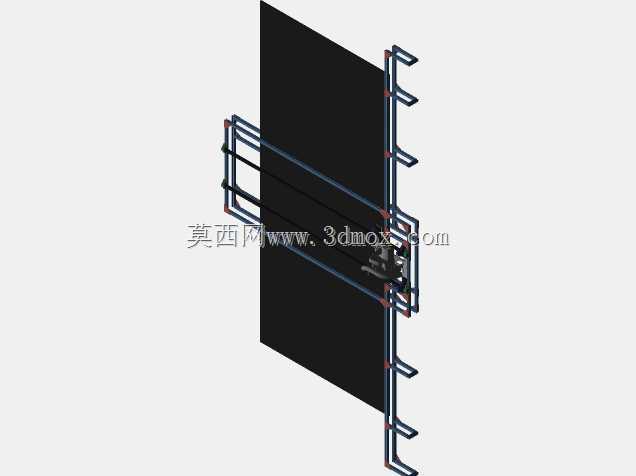

从结构设计逻辑来看，设备整体采用框架式承载结构，上下布置的横向横梁作为主承载基础，搭配多根垂直布置的导向立柱，为锯切机头提供稳定的运行导向，框架连接处采用角件与紧固件组合的连接形式，既保证整体结构的刚性，也方便现场组装调试，避免整体焊接结构带来的运输不便、安装校准难度大的问题。底部的横向框架上均匀布置有多个可调节支撑脚，可根据现场地面平整度调整支撑高度，保证整体框架的水平度，避免导向立柱倾斜导致锯切精度偏差，支撑脚顶端设置有柔性缓冲垫，既可以增大与地面的摩擦力防止设备作业时移位，也能吸收锯切过程中产生的振动，降低振动传递到地面产生的噪音。

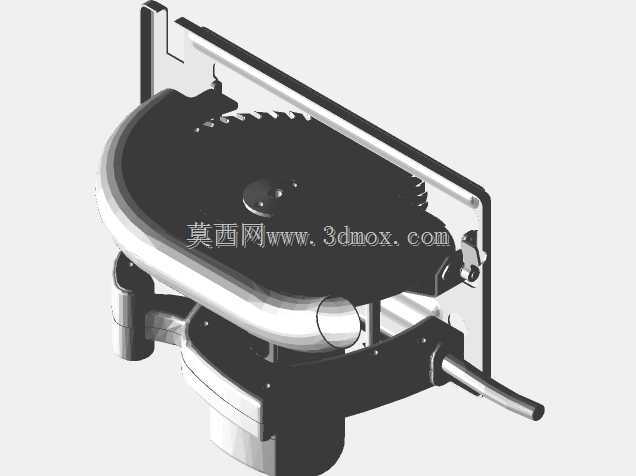

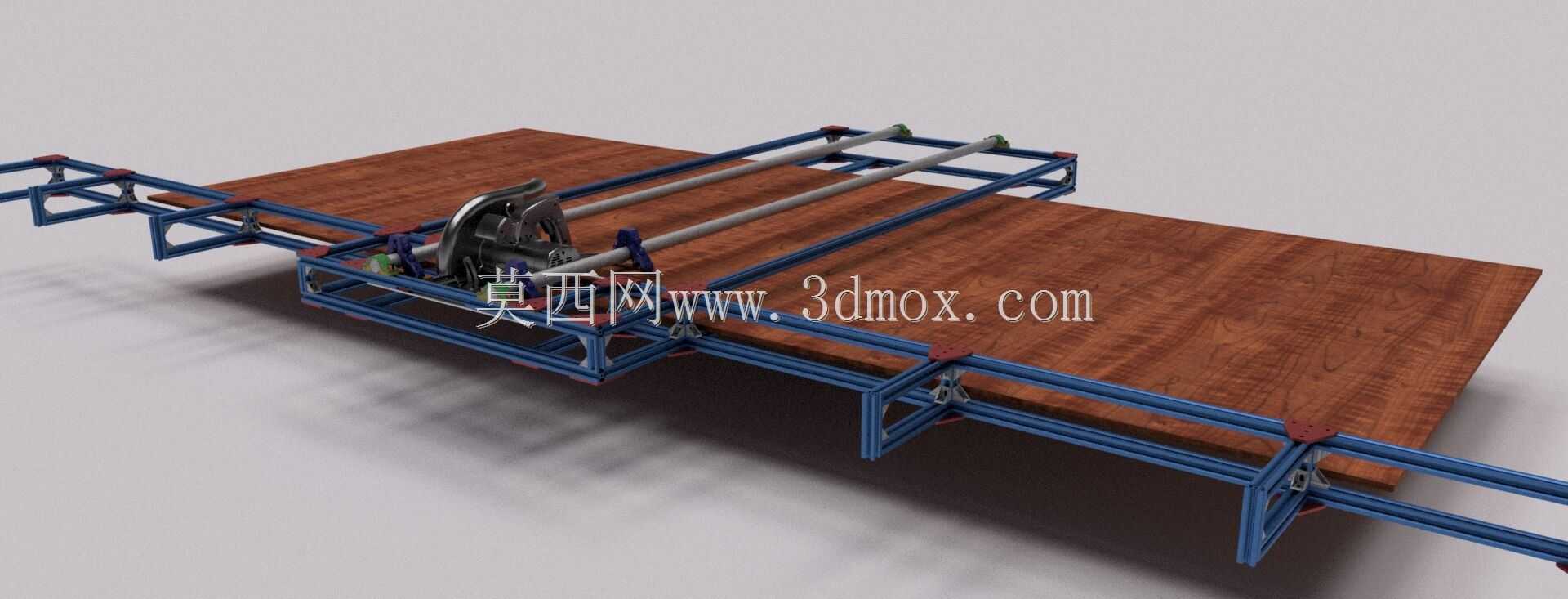

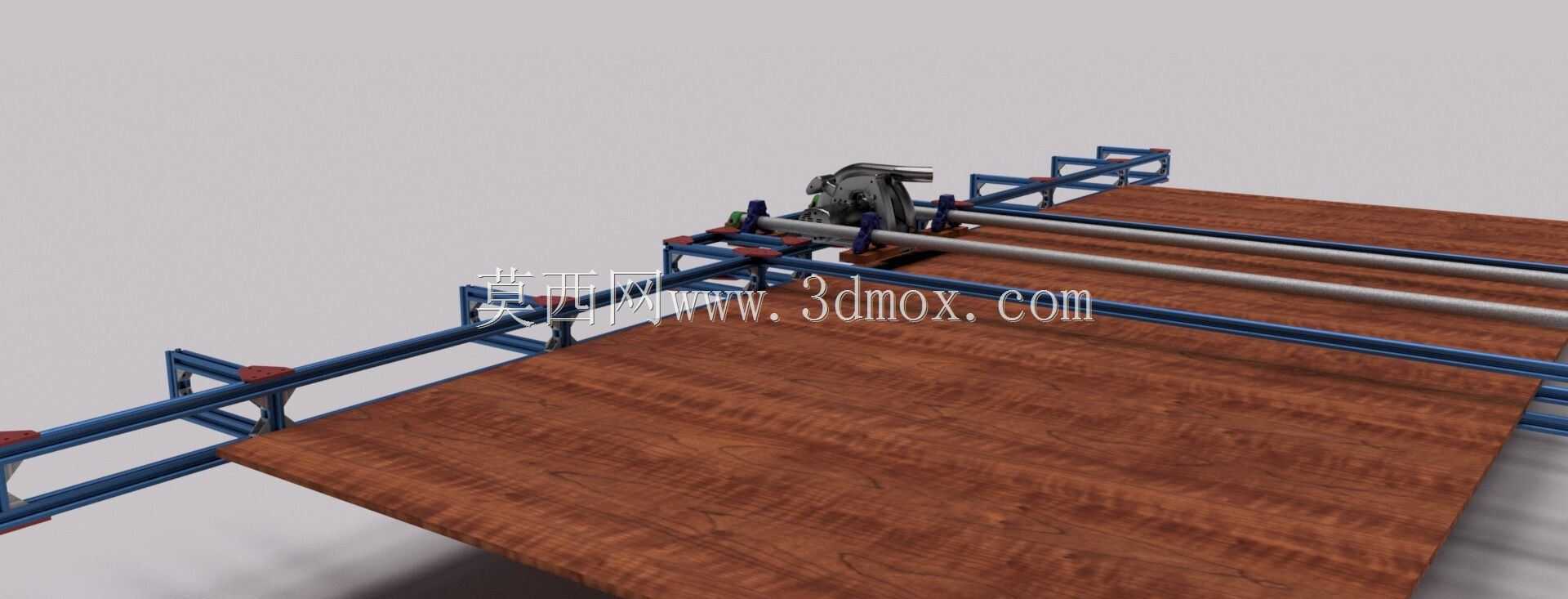

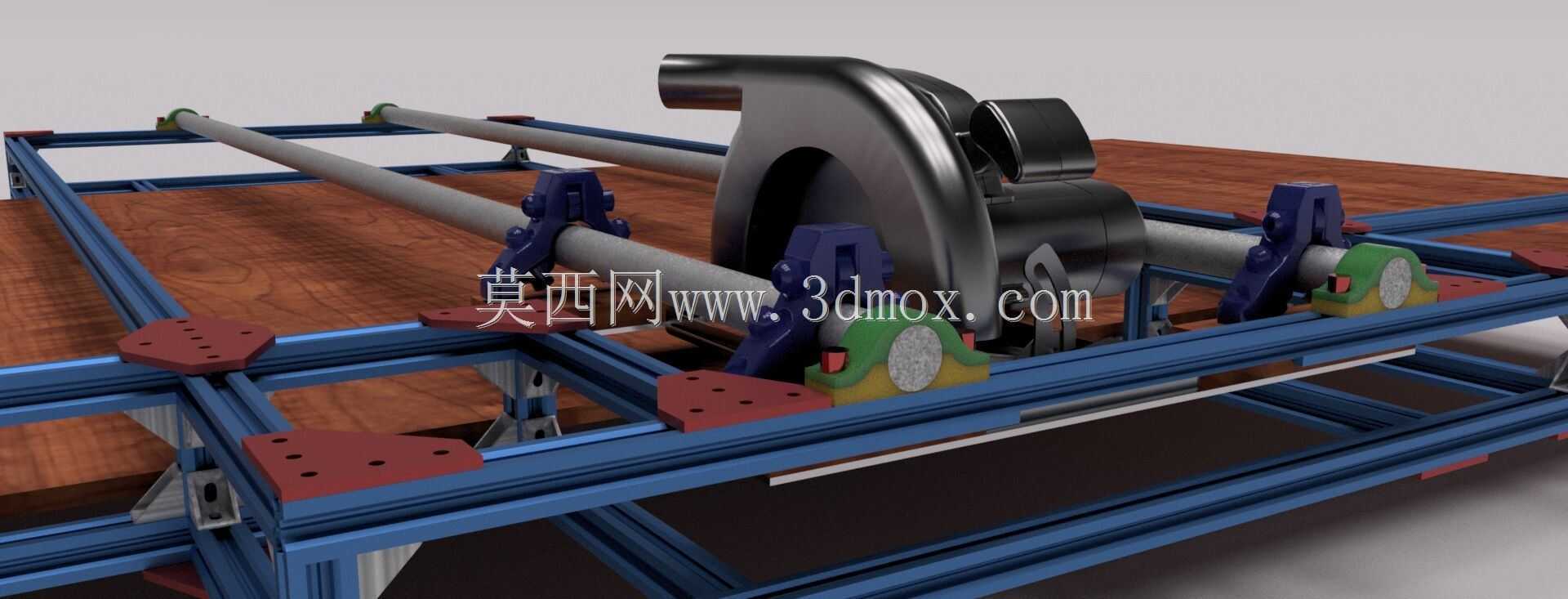

锯切机头部分采用滑座结构卡装在垂直导向立柱上，可沿着立柱方向做上下进给运动，同时滑座可沿着上下横梁的横向导轨做水平方向移动，以此实现整幅板材幅面范围内的任意直线锯切作业，机头内部集成了锯片驱动单元、进给导向轮组、除尘接口结构，锯片外侧设置有可调节的防护罩，可根据锯切深度调整防护罩位置，既避免锯切过程中木屑飞溅，也能防止操作人员误触运转的锯片，提升作业安全性。设备正面设置有整幅式板材靠放架，靠放架表面采用光滑耐磨的材质，减少板材推送时的摩擦力，靠放架上布置有可移动的定位挡块，可根据需要的锯切尺寸快速定位，无需每次拉尺测量，提升批量开料的作业效率。

从安装边界来看，设备整体高度适配常规工业厂房的层高，安装时需要在设备背面预留少量的检修空间，正面预留操作人员站立、上料的操作空间即可，不需要像卧式推台锯那样在设备两侧预留数米长的板材推送空间，空间利用率提升十分明显。设备的进料侧没有额外的突出结构，整张大板可以直接从正面靠放到靠架上，单人即可完成大幅面板材的上料定位，不需要多人配合抬板，降低作业的人力成本。

在功能设计上，这款立式锯除了可以完成常规的直边开料作业，还可以通过调整机头的进给角度实现一定角度的斜切作业，满足家具制作中常见的斜接边加工需求，锯切过程中机头的进给阻力经过配重结构平衡，操作人员只需要施加很小的力即可推动机头移动，降低长时间作业的劳动强度。导向立柱表面做了硬化耐磨处理，搭配自润滑导向滑套，长时间使用也不会出现导向间隙变大、锯切走偏的问题，日常维护只需要定期清理导向柱表面的木屑灰尘，加注少量润滑脂即可，维护成本较低。设备底部框架预留有除尘系统的安装接口，可以外接车间中央除尘系统或者独立工业吸尘器，将锯切产生的木屑直接从锯切位置抽走，避免作业区域木屑堆积，改善车间作业环境，也减少木屑进入导向结构造成的部件磨损。

针对不同厚度的板材锯切需求，锯切机头的锯片伸出量可以快速调节，调节结构带有清晰的刻度标识，操作人员可以根据板材厚度快速调整到合适的伸出长度，避免锯片伸出过长造成的安全隐患，也减少锯片空转行程带来的不必要功耗。设备的整体框架采用模块化分段设计，长途运输时可以拆分成多个部件打包，运抵现场后按照装配指引即可快速组装，不需要大型吊装设备，普通的安装工人借助常规工具即可完成组装校准，大幅降低设备的运输与安装成本。在实际使用场景中，这款立式锯可以加工刨花板、密度板、多层实木板、生态板等常见的家具用板材，也可以适配薄的亚克力板、石膏板等非金属板材的锯切作业，适用范围覆盖绝大多数板式加工的常规需求，相比同加工幅面的卧式推台锯，其采购成本、占地成本、使用维护成本都更具优势，是中小型板式加工单位的理想锯切设备选择。
