汽车连杆用精密万向转向节结构

在商用车底盘拉杆系统、工业自动化连杆传动机构以及需要实现变角度动力传递的机械场景中，转向节作为核心铰接传力部件，其结构精度直接决定整套机构的运行可靠性与动作流畅度。本次呈现的转向节装配结构，完全围绕实际工况下的角位移传递需求设计，可实现两个相交轴线杆件之间的可控角度转动，适配多类需要调整传力方向、补偿安装角度偏差的机械连接场景。

从实际应用场景来看，这类结构除了常见的汽车转向拉杆、悬架控制臂连接位之外，在自动化生产线的连杆传动模组、农用机械的操纵杆铰接位、小型工程机械的操作机构中都有广泛应用，核心作用是在两个轴线存在夹角、且工作过程中夹角会动态变化的杆件之间，稳定传递拉力、推力以及小幅扭矩，避免杆件因刚性连接出现憋卡、应力集中断裂的问题。设计过程中首先要明确的是安装边界：两个对接杆端的轴径采用统一的适配尺寸，杆端插入关节主体的深度经过严格校核，既保证足够的配合接触面积分散载荷，又预留了合理的装配间隙，不会因为加工公差累积导致装配后转动卡滞。

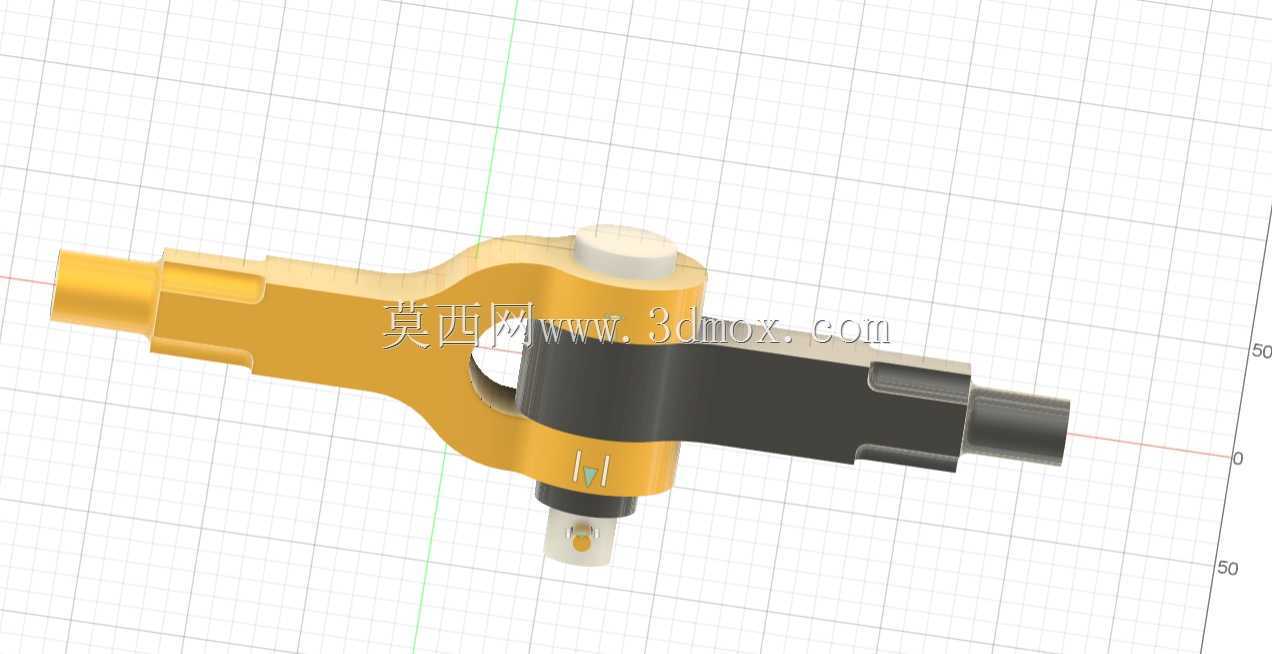

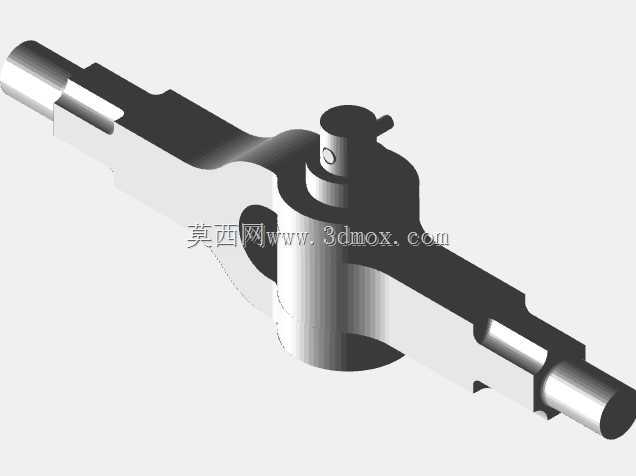

结构功能层面，整套装配体包含叉形接头、眼形接头、十字销轴以及轴向限位结构，所有配合面的公差选择都经过工况载荷验算：销轴与叉形接头的配合采用过渡配合，保证连接刚性不会出现径向窜动；销轴与眼形接头的配合采用小间隙配合，满足相对转动的顺滑度要求，同时将间隙量控制在0.02mm以内，避免大间隙带来的传动冲击、反向空程问题。叉形接头的开口宽度经过精确计算，刚好容纳眼形接头的插入端，两侧的同轴孔位位置度公差控制在0.01mm以内，保证销轴装入后不会出现别劲的情况，转动全程阻力均匀，没有卡顿死点。

设计思路上完全贴合实际工程需求，没有多余的装饰性结构，所有外形结构都服务于功能实现：接头外部的台阶结构一方面是为了适配标准卡簧、密封件的安装，另一方面可以在杆件压装到位后起到轴向定位作用，避免压装深度超差影响转动范围；销轴端部的限位结构采用简单可靠的卡簧固定方式，既满足轴向限位的强度要求，又方便后期维护拆卸，不需要复杂的专用工具即可完成拆解保养。整个关节的摆动角度范围经过合理设定，最大摆角可以满足常规机械连杆机构的角度调整需求，同时在极限摆角位置设置了软限位接触面，避免转动超限时相邻结构发生碰撞干涉。

从安装适配的角度来看，两个杆端都采用标准的圆柱轴径设计，可以直接与对应规格的管材、杆件进行压装或者焊接连接，不需要额外制作过渡转接件，降低整套机构的加工成本。关节主体的外形做了圆弧过渡处理，没有尖锐的棱角，一方面可以减少应力集中，提升交变载荷下的疲劳寿命，另一方面也避免安装、维护过程中尖锐边角划伤操作人员。配合面的表面粗糙度要求明确，转动配合面的粗糙度控制在Ra1.6以内，既保证转动顺滑，又能减少长期磨损带来的间隙扩大问题；非配合面的粗糙度控制在Ra6.3即可，不需要额外的精加工，平衡加工成本与使用性能。

在有限元分析验证环节，针对常见的额定拉压载荷、极限冲击载荷分别做了应力校核，叉形接头的根部、销轴的中部截面是应力集中的重点区域，这些位置的结构都做了局部加厚、圆角过渡处理，保证极限载荷下的安全系数满足行业标准要求，不会出现脆性断裂的问题。装配间隙的预留也充分考虑了实际使用中的温度变化、轻微磨损补偿需求，常温下装配完成后可以在-20℃到80℃的工作环境中正常运行，不会因为材料热胀冷缩出现转动卡滞的情况。这类结构如果用于可视化展示或者3D打印验证，其几何精度完全可以满足功能样机的测试需求，能够真实还原实际产品的转动特性、装配关系，帮助设计人员在开模或者正式加工前验证机构的动作逻辑，提前发现干涉、行程不足等设计问题，减少后期改模、返工的成本。
