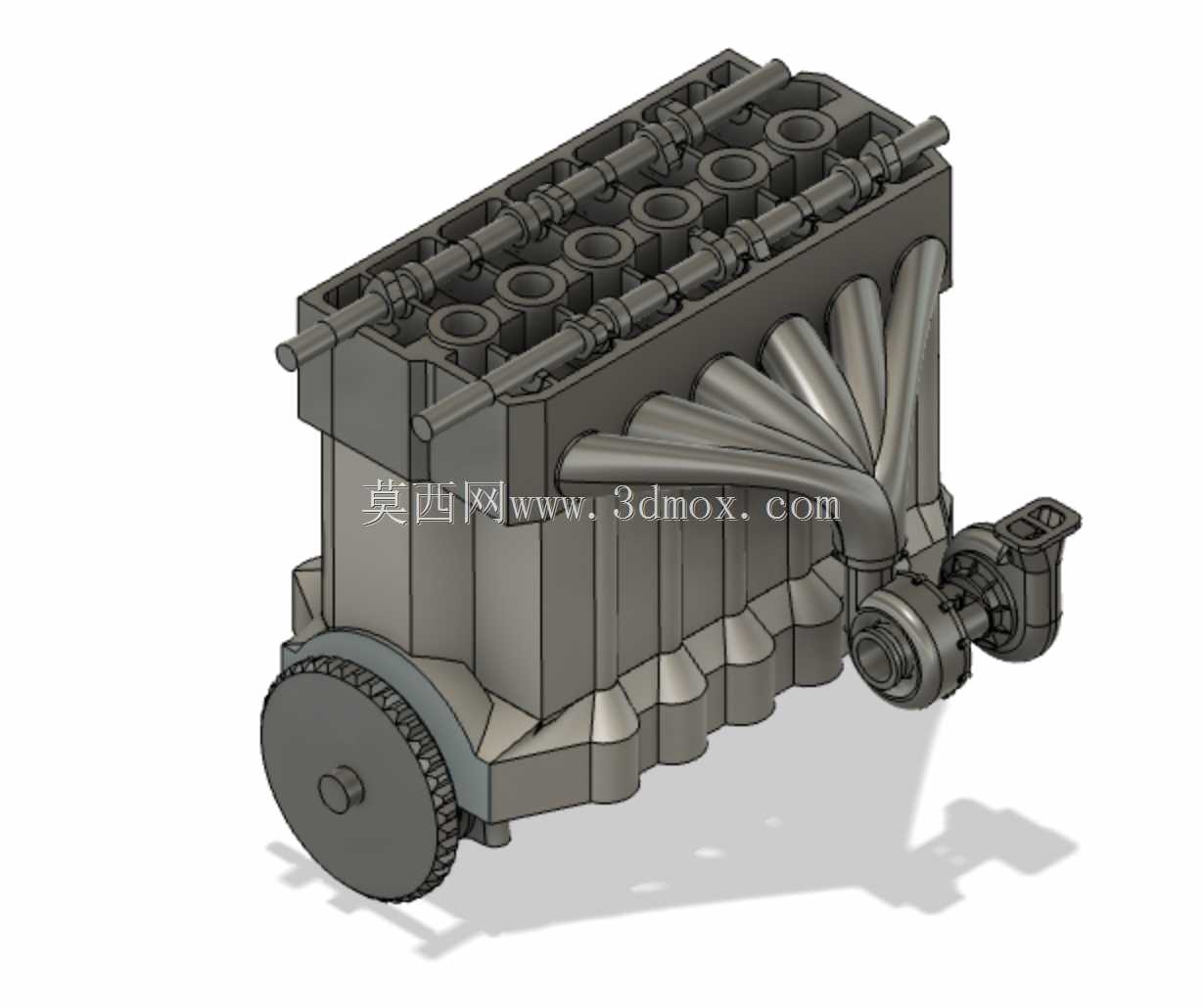

VR6直列六缸汽车发动机结构

　　本次呈现的VR6构型动力单元结构，在民用乘用车动力总成领域有着极为特殊的应用定位，不同于传统直列六缸的长机体布局，也区别于V型六缸的宽体结构，VR6采用小夹角气缸排布设计，能够在横置前驱车型的紧凑机舱内实现六缸动力的搭载，解决了早年大排量多缸机无法适配横置平台的痛点，在不少经典家用性能车型上都能看到该构型动力单元的装车应用。

　　从结构设计逻辑来看，该动力单元的气缸采用15度小夹角错列排布，进排气侧的布置经过了多轮空间优化，排气侧采用集成式等长歧管设计，每一个气缸的排气通路长度经过测算，能够有效降低排气干涉，提升排气脉冲的利用效率，歧管末端直接对接涡轮增压器的进气端，缩短了排气路径，能够有效降低涡轮迟滞现象，提升低转速区间的动力响应速度。凸轮轴采用顶置布局，每列气缸对应一根凸轮轴，通过凸轮轴盖的定位结构实现精确装配，凸轮轴的型线设计兼顾了低转速扭矩输出与高转速区间的进气效率，能够覆盖日常通勤到激烈驾驶的全工况动力需求。

　　机体下部的正时传动结构采用齿轮与链条组合的传动方案，前端的正时齿轮通过精准的齿形啮合，将曲轴的动力传递给凸轮轴与附属驱动机构，齿轮的啮合间隙经过严格控制，既能够保证传动精度，避免正时偏差导致的配气相位错误，也能预留合理的热膨胀间隙，避免高温工况下出现齿轮卡滞的问题。涡轮增压器的安装位置紧贴排气歧管出口，通过法兰面定位螺栓实现刚性连接，涡轮壳体的流道经过气动优化，能够最大化利用排气能量驱动压轮工作，压气机侧的接口预留了中冷器连接位，方便后续进气管路的布置。

　　从安装边界来看，该动力单元的整体长度比传统直列六缸缩短近四分之一，宽度相比常规V6机型收窄15%左右，能够适配横置平台的机舱安装点，机体侧面预留了发动机机脚的安装凸台，凸台的位置经过重心测算，能够将动力单元的振动通过机脚胶充分过滤，传递到车身的振动控制在合理区间。油底壳的造型经过油液晃动仿真优化，在激烈驾驶的大侧向加速度工况下，也能保证机油泵的吸油口始终浸没在机油液面以下，避免出现机油压力不足导致的运动副磨损问题。

　　在实际功能层面，该构型动力单元相比同排量四缸机有着更平顺的做功间隔，六缸交替做功的特性能够让曲轴的输出扭矩更平稳，降低曲轴的扭转振动，提升动力输出的质感。进气侧的进气道采用滚流优化设计，能够在气缸内形成更强的进气涡流，提升油气混合的均匀度，让燃烧过程更充分，兼顾动力输出与燃油经济性。缸盖内部的冷却水道采用分层设计，能够分别对燃烧室、排气道、火花塞区域进行精准冷却，避免局部热点导致的爆震问题，提升发动机的压缩比上限，进一步挖掘动力潜力。

　　设计过程中针对附属部件的布置也做了充分考量，发电机、空调压缩机、水泵等附属部件都布置在机体的前端轮系侧，通过单根多楔带进行驱动，张紧轮的位置经过布局优化，能够保证皮带在全工况下的张紧力稳定，避免出现皮带打滑、异响的问题。线束的走向预留了固定卡扣的安装位，能够让发动机线束沿着机体的加强筋布置，避免与高温部件直接接触，提升线束的使用寿命。各个密封面的密封槽尺寸经过严格计算，配合对应的密封垫片，能够在全生命周期内避免出现漏油、漏水、漏气的三漏问题，降低后期的维护成本。
