直列六缸发动机曲轴结构三维造型

　　曲轴作为内燃机核心动力输出构件，承担着将活塞往复直线运动转化为旋转扭矩的关键作用，本次完成的直列六缸发动机曲轴三维造型，完全贴合量产车用内燃机的实际结构逻辑，可直接用于动力总成匹配校核、教学演示以及零部件逆向开发参考。从实际装车场景来看，这类六缸曲轴普遍适配中型商用车、大排量乘用车以及固定式工业发电机组的动力单元，工作过程中需要持续承受连杆传递的周期性燃气爆发压力、往复惯性力与旋转离心力的复合载荷，因此整个造型的结构排布完全围绕载荷均匀分布、动平衡达标、运转平顺性三个核心工程目标展开。

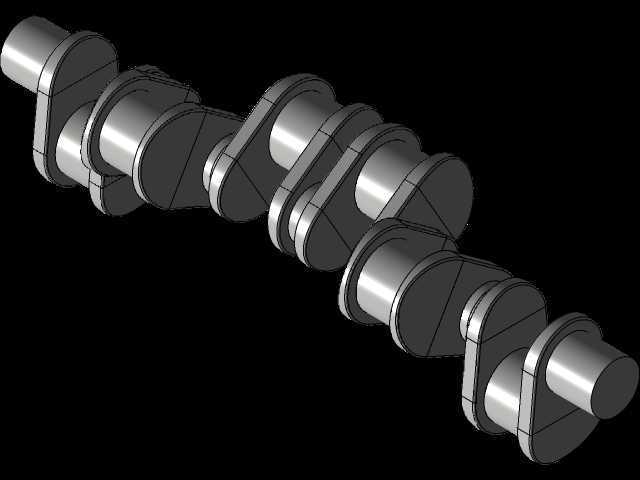

　　从结构细节来看，该曲轴采用整体式全支撑设计，沿轴向依次布置前端动力输出轴颈、六组偏心曲柄销、七道主轴颈以及后端飞轮连接法兰，相邻气缸对应的曲柄销按照120度夹角均匀相位排布，完全匹配直列六缸发动机的点火顺序逻辑，能够保证各缸做功冲程交替均匀，从根源上降低整机运转的振动量级。每段曲柄臂下方都集成了平衡重结构，平衡重的扇形轮廓与偏心质量经过配重优化，可抵消曲柄销与连杆大头旋转产生的离心力矩，不需要额外加装外置平衡轴即可实现一阶、二阶往复惯性力的完全自平衡，这也是直列六缸动力单元天生运转平顺性优于四缸机型的核心结构原因。

　　建模过程中首先完成轴向尺寸链的排布：主轴颈与曲柄销的直径差按照成熟车用柴油机的比例设定，轴颈过渡位置全部采用圆角滚压对应的圆弧过渡结构，避免应力集中导致的曲轴疲劳断裂，这也是实际量产曲轴加工中必须严格管控的关键工序位置。润滑油道的布局逻辑也在造型中有所体现，斜向贯通的油道从主轴颈内壁延伸至曲柄销表面，压力润滑油可以通过轴瓦间隙持续输送到连杆大头摩擦副，在高转速重载工况下形成稳定油膜，避免干磨烧瓦故障。前端轴颈预留了皮带轮、正时齿轮的安装定位轴肩与键槽位置，后端法兰面预留了飞轮定位止口与螺栓孔阵列，完全符合实际整机装配的安装边界要求。

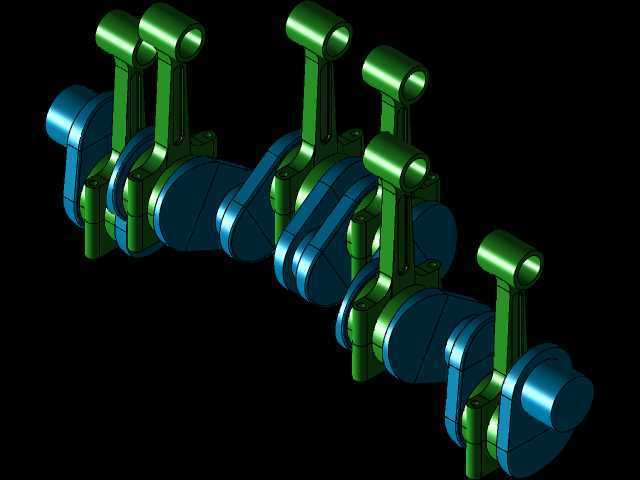

　　从安装匹配维度考量，整根曲轴的轴向总长、主轴颈中心高、曲柄回转半径都严格对应直列六缸发动机缸体的主轴承座孔位间距，装配时七道主轴颈分别落入缸体对应的主轴承座内，轴瓦装入座孔后主轴颈可自由转动无卡滞，轴向窜动量通过止推片控制在工程允许的0.1至0.3毫米区间。曲柄销的轴向宽度匹配对应连杆大头的宽度尺寸，连杆装配后在曲柄臂之间留有合理的侧向间隙，避免热态运转时出现运动干涉。平衡重的外圆回转半径经过校核，运转过程中不会与缸体内部的曲轴箱加强筋、机油泵壳体发生碰撞，预留的安全间隙满足整机热膨胀后的余量要求。

　　在功能特性层面，该结构的六缸均匀点火间隔为120度曲轴转角，动力输出的扭矩波动远小于四缸机型，前端皮带轮驱动的水泵、发电机、空调压缩机等附件运转更加平稳，后端飞轮连接的变速箱输入轴受到的冲击载荷也更小，能够有效提升整个动力传动系统的零部件使用寿命。造型中各轴颈的表面粗糙度对应量产要求的磨削加工形态，圆角位置的强化结构也做了几何还原，结构工程师可以直接基于该三维模型开展曲轴的有限元强度分析、动平衡仿真计算，也可以导入整机装配体中完成活塞连杆组、缸体、飞轮壳等周边部件的干涉检查，避免后续设计阶段出现装配尺寸冲突。对于刚接触内燃机结构的设计人员而言，该模型也能直观展示曲轴的相位排布、配重逻辑与动力传递路径，清晰理解曲柄连杆机构的运动转换原理。
