人体工学曲面手持无人机操控装置

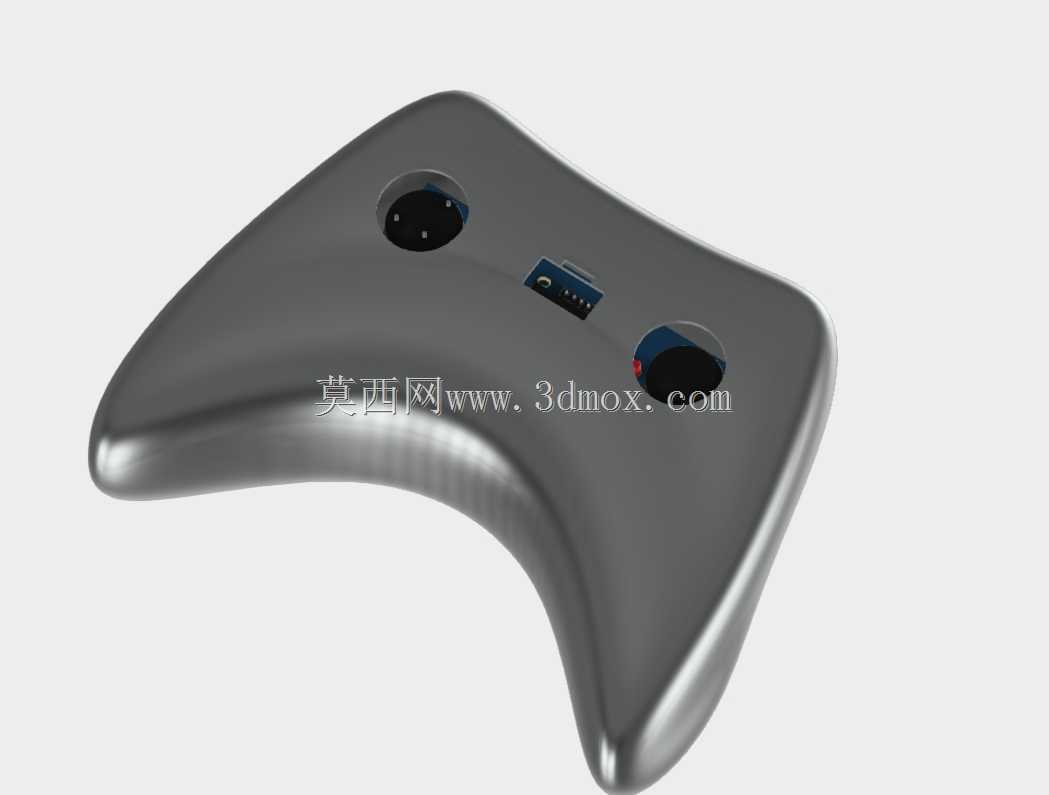

　　这款手持操控装置的曲面壳体完全贴合成年人自然握持时的手掌弧度，设计阶段先通过手部三维扫描获取不同握持姿态下的掌面轮廓数据，再将轮廓数据导入曲面建模环境做连续曲率拟合，避免壳体表面出现硬棱拐点，长时间握持时不会在掌根、指节位置产生局部压应力集中。壳体上预留的两个摇杆安装孔位做了同轴度公差约束，孔位周边做了0.8mm的环形凸台结构，凸台高度刚好匹配摇杆底座的安装定位台阶，装配时不需要额外做对位调整，凸台内侧预留的0.3mm间隙可以容纳密封胶圈，户外作业时能阻挡粉尘、零星溅水进入壳体内部，避免内部电路板出现触点氧化问题。

　　两个摇杆孔位的中心距经过多轮握持测试调整，最终确定的间距刚好匹配成年人拇指自然活动的覆盖范围，操作时拇指不需要过度伸展或者弯曲就能完成全行程摇杆拨动，长时间做飞行动作调整时不会出现拇指肌肉酸胀的情况。壳体中部预留的接口槽位做了下沉式设计，槽口边缘做了15度的导向倒角，插拔数据接口时不需要刻意对准就能顺利插入，槽位内部预留的空间可以兼容常规的Type-C接口母座，母座安装位置做了两个定位柱，装配时直接将母座卡入定位柱就能完成固定，不需要额外做粘接或者螺丝固定，减少装配工序的同时也能避免后期使用时接口出现松脱移位。壳体的壁厚做了均匀化处理，整体壁厚控制在2.2mm，壁厚过渡位置做了渐变圆弧处理，避免注塑成型时出现缩痕、翘曲等缺陷，壳体边缘位置做了1.2mm的圆角过渡，握持时不会出现硌手的问题。壳体内部做了纵横交错的加强筋结构，加强筋厚度控制在1.2mm，筋位高度根据壳体内部空间做差异化调整，既可以提升壳体整体的抗冲击强度，意外跌落时不会出现壳体开裂的问题，又能为内部电路板、电池模块提供安装定位支撑，筋位上预留的卡扣位可以直接固定电路板，减少螺丝使用量，降低整体装配难度。

　　这款操控装置主要应用在小型消费级无人机、行业巡检无人机的地面操控场景，实际作业时操作人员单手握持装置，拇指操作摇杆就能完成无人机的飞行姿态调整、航向控制，中部的接口可以用来给内置电池充电，也可以连接调试设备做参数校准，壳体的曲面造型让操作人员在站立、行走等不同姿态下都能稳定握持，不会出现打滑脱手的情况。设计过程中还考虑了不同手型的适配性，壳体的握持区域宽度做了收腰处理，手掌偏小的操作人员也能稳定握持，摇杆的操作力度反馈可以根据使用需求做适配调整，孔位周边的凸台结构也能兼容不同规格的摇杆组件，不需要修改壳体主体结构就能完成不同配置版本的适配。

　　壳体底部的弧形过渡区域刚好贴合掌根位置，握持时手掌的受力可以均匀分布在整个掌面，而不是集中在某一个点位，长时间户外巡检作业时能有效降低握持疲劳感。壳体表面做了哑光晒纹处理，既可以提升握持时的摩擦力，避免手汗较多时出现打滑，又不会在表面残留明显的指纹痕迹，日常使用不需要频繁做表面清洁。接口槽位的下沉设计还能在接口插入后让插头端面和壳体表面基本齐平，握持时不会被插头突出的部分硌到手，也能避免意外磕碰导致插头折断或者接口损坏。内部的加强筋布局还做了静力学仿真验证，1.2米高度自由跌落至水泥地面时，壳体的最大应力值低于材料的屈服强度，不会出现开裂或者变形的问题，筋位的排布也避开了内部天线的安装位置，不会对无线信号传输产生屏蔽影响，保证操控信号的传输稳定性。
