曲柄滑块式快速回程往复运动机构

该机构为典型的曲柄滑块衍生急回结构，核心功能是将连续圆周输入运动转换为滑块的往复直线运动，且具备回程时间短、工作行程速度平稳的运动特性，在各类需要往复直线作业的自动化设备中应用广泛。从实际工程应用场景来看，这类机构常被用在小型送料装置、轻载冲压工位、平面筛分时序驱动、自动涂胶往复执行端等场景，尤其适合对工作行程进给平稳性有要求、同时需要缩短空回程时间提升作业节拍的工况，相比普通对心曲柄滑块机构，其急回特性能够在不提升驱动源转速的前提下，压缩非作业段的动作时长，间接提升整线的运行效率。

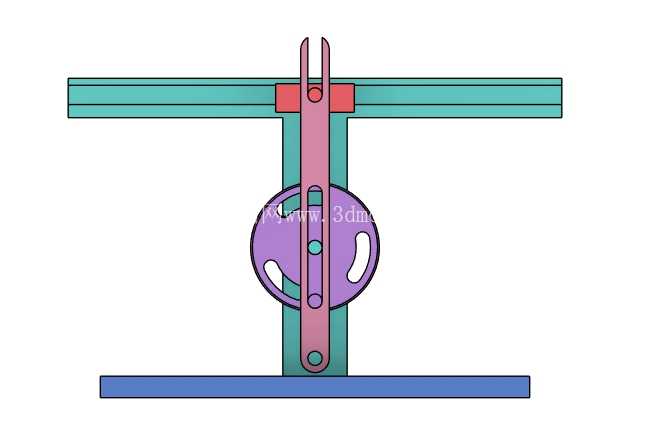

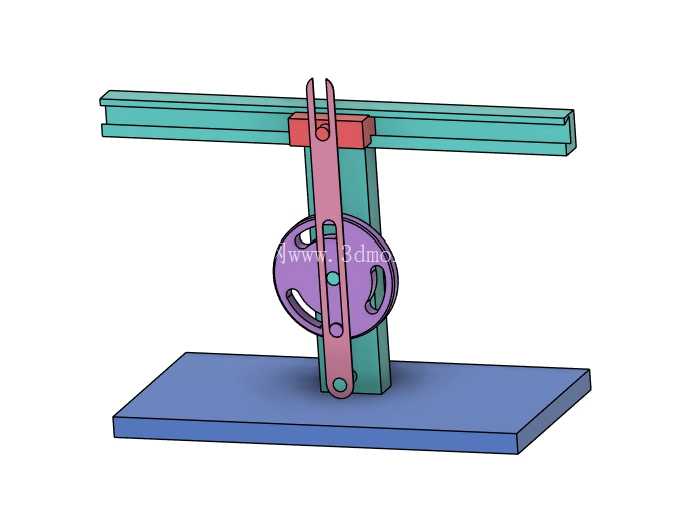

从结构设计逻辑来看，整套机构采用立式安装布局，底部为平板式安装基座，基座上垂直固定支撑立板，立板上部开设水平导向槽用于装配滑动横梁也就是执行滑块；驱动侧采用带偏心槽的圆盘作为曲柄构件，圆盘通过转动副固定在立板中部，其偏心位置通过销轴连接长条形连杆，连杆上端通过转动副与滑动横梁上的固定滑块连接，整套运动副仅包含三个转动副与一个移动副，构件数量少，传动链短，运动过程中的累计间隙容易控制。设计时通过调整曲柄圆盘上偏心销轴的安装位置，可以改变滑块的行程长度，适配不同的作业行程需求；连杆上开设的长条形避让槽，能够避免机构运动到上下止点位置时与曲柄销轴发生运动干涉，同时也为行程微调预留了一定的调整空间。

从安装边界与尺寸适配角度来看，整套机构的安装基准为底部平板基座，基座上预留的安装孔位可直接通过螺栓固定在设备台面或者型材机架上，安装时需要保证立板的垂直度，以及上部水平导向槽的直线度，避免滑块运动过程中出现卡滞。导向横梁的截面采用矩形结构，与导向槽的配合间隙控制在0.02-0.05mm区间，既保证运动顺滑，又能控制横向窜动误差。曲柄圆盘的直径决定了机构的最大偏心距，也就是滑块最大行程的一半，选型时可根据实际需要的往复行程匹配对应尺寸的曲柄构件，不需要改动其余支撑结构，具备一定的模块化适配能力。

从功能特性层面分析，该机构的急回特性来自于曲柄的偏置设计，当曲柄做匀速圆周转动时，工作行程对应的曲柄转角大于180度，滑块运行速度平缓，能够满足作业端对进给稳定性的要求，避免冲击影响作业质量；而回程对应的曲柄转角小于180度，滑块能够快速回到初始位置，减少空行程耗时。整套机构的运动构件均采用外露式布局，日常维护时只需要定期在各个转动副位置加注润滑脂，检查导向槽内是否有碎屑堆积即可，维护成本低，适合在粉尘不多的常规工业环境下长期运行。在实际建模装配过程中，需要重点校验各个运动极限位置的干涉情况，尤其是当曲柄转动到与连杆共线的两个止点位置时，要确认连杆与立板、滑块与导向槽端部不会发生硬碰撞，同时要保证各个转动副的同轴度误差控制在允许范围内，避免运动过程中出现卡涩或者异常磨损。
